前言
中华人民共和国国家标准
干粉灭火系统及部件通用技术条件
General technical specifications for powder extinguishing system and components
GB 16668-2025
2025-08-01 发布
2026-08-01 实施
国家市场监督管理总局
国家标准化管理员会
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB 16668-2010《干粉灭火系统及部件通用技术条件》，与GB 16668-2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a）增加了术语“D类干粉灭火系统”“定压动作装置”及其定义（见3.2、3.14）；
b）更改了分类的有关内容（见第4章，2010年版的第4章）；
c）更改了型号编制的有关内容（见第5章，2010年版的第5章）；
d）更改了结构要求的有关内容（见6.2.2,2010年版的6.2.2）；
e）更改了灭火剂要求的有关内容（见6.2.5,2010年版的6.2.5）；
f）增加了D类火灭火性能的有关内容（见6.2.8.3）；
g）删除了塑料和橡胶件的热稳定性的有关内容（见2010年版的6.3.7）；
h）增加了定压动作装置的有关内容（见6.4）；
i）更改了一般要求的有关内容（见6.5.1,2010年版的6.4.1）；
j）增加了低泄高封阀的有关内容（见6.14）；
k）删除了燃气发生器的有关内容（见2010年版的6.14）；
l）增加了工作压力的有关内容（见6.16.2）；
m）增加了定压动作装置动作试验的有关内容（见7.6）；
n）删除了塑料、橡胶件的热稳定性试验的有关内容（见2010年版的7.9）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由国家消防救援局提出并归口。
本文件及其所代替文件的历次版本发布情况为：
——1996年首次发布为GB 16668-1996，2010年第一次修订；
——本次为第二次修订。
1范围
本文件规定了干粉灭火系统及部件的分类、型号编制、要求、检验规则和使用说明书编写要求，并描述了相应的试验方法。
本文件适用于固定式和半固定式干粉灭火系统及其部件（含柜式干粉灭火装置）的设计、制造和检验。
2规范性引用文件
下列文件的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150 压力容器（所有部分）
GB/T 3181-2008 漆膜颜色标准
GB 4066 干粉灭火剂
GB/T 5099.1 钢质无缝气瓶 第1部分：淬火后回火处理的抗拉强度小于1100 MPa的钢瓶
GB/T 5100 钢质焊接气瓶
GB/T 9969 工业产品使用说明书 总则
GB 19156 消防炮
GB 19157 远控消防炮系统通用技术条件
GB 25200 干粉枪
GB 25972-2024 气体灭火系统及部件
JB/T 9273 电接点压力表
XF 61 固定灭火系统驱动、控制装置通用技术条件
XF 578 超细干粉灭火剂
XF 979 D类干粉灭火剂
3术语和定义
下列术语和定义适用于本文件。
3.1 干粉灭火系统 powder extinguishing systems
由干粉贮存容器、干粉灭火剂、驱动组件、输送管道、喷放组件等组成的灭火系统。
3.2 D类干粉灭火系统 class D powder extinguishing systems
充装D类干粉灭火剂的干粉灭火系统。
3.3 固定式干粉灭火系统 fixed powder extinguishing systems
系统组件全部固定安装的干粉灭火系统。
3.4 半固定式干粉灭火系统 semi-fixed powder extinguishing systems
系统组件中部分能移动的干粉灭火系统。
3.5 贮气瓶型干粉灭火系统 expellant gas storage cylinder type powder extinguishing systems
将干粉灭火剂与驱动气体分开贮存，通过贮气瓶内的驱动气体驱动干粉灭火剂喷放的干粉灭火系统。
3.6 贮压型干粉灭火系统 pressure storage type powder extinguishing systems
将干粉灭火剂与驱动气体贮存在同一容器内，通过驱动气体驱动干粉灭火剂喷放的干粉灭火系统。
3.7 柜式干粉灭火装置 cabinet type powder extinguishing equipment
集干粉贮存容器、驱动组件、喷放组件于一体的柜式灭火装置。
3.8 系统最大工作压力 system maximum working pressure
系统正常动作时减压阀出口的最大压力或在最高使用环境温度时干粉贮存容器内部的平衡压力。
3.9 增压时间 pressurization time
贮气瓶型干粉灭火系统容器中，从干粉受驱动开始至干粉贮存容器内达到设定压力的时间。
3.10 有效喷射时间 discharging time
从喷放组件喷出干粉灭火剂至干粉灭火剂喷放结束的时间。
3.11 充装密度 filling density
干粉贮存容器中，干粉灭火剂质量与干粉贮存容器容积之比。
3.12 驱动气体瓶组 expellant gas cylinder assemblies
贮气瓶型干粉灭火系统中，用来贮存驱动干粉灭火剂的气体瓶组。
3.13 启动气体瓶组 pilot gas container assemblies
用于贮存启动容器阀、选择阀等组件的气体瓶组。
3.14 定压动作装置 pre-setting pressure actuating device
贮气瓶型干粉灭火系统中，当干粉贮存容器内压力达到设定值时，能发出机械、电、压力等信号的执行装置。
3.15 干粉剩余率 residual powder ratio
系统喷放结束后，干粉贮存容器内剩余干粉灭火剂质量占初始充装干粉灭火剂质量的百分比。
4分类
4.1 按干粉的驱动方式分为：
a）贮气瓶型干粉灭火系统；
b）贮压型干粉灭火系统。
4.2 按充装灭火剂的种类分为：
a）BC干粉灭火系统；
b）ABC干粉灭火系统；
c）D类干粉灭火系统。
4.3 按充装灭火剂的粒径分为：
a）普通干粉灭火系统；
b）超细干粉灭火系统。
4.4 按安装方式分为：
a）固定式干粉灭火系统；
b）半固定式干粉灭火系统。
5型号编制
型号编制方法如下：
示例1：ZFP1500A 表示贮气瓶型干粉灭火系统，充装ABC普通干粉灭火剂，干粉灭火剂质量1500kg。
示例2：ZFGY50C 表示柜式贮压型干粉灭火装置，充装BC超细干粉灭火剂，干粉灭火剂质量50kg。
示例3：ZFP2000D（TEAL） 表示能扑灭三乙基铝火的贮气瓶型D类干粉灭火系统，干粉灭火剂质量2000kg。

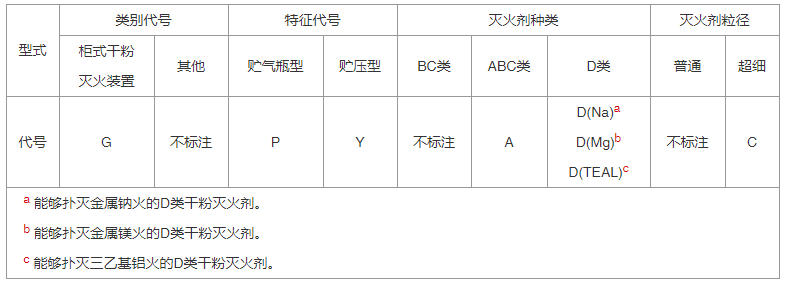

表1 型式代号
6要求
6.1 工作环境要求
6.1.1 工作环境温度范围
6.1.1.1 采用氮气及其他惰性气体作为驱动气体的系统（装置）工作环境温度范围应为-20℃～50℃。
6.1.1.2 采用二氧化碳作为驱动气体的系统（装置）工作环境温度范围应为0℃～50℃。
6.1.2 工作环境相对湿度
在6.1.1规定的工作环境温度范围内，相对湿度不应大于95％。
6.1.3 其他要求
当工作环境条件超出6.1.1和6.1.2规定的范围时，应在系统明显处标出，6.6.5、6.8.7和6.19.7.5及其对应的试验方法也应按此范围做相应调整。
6.2 系统要求
6.2.1 外观质量
6.2.1.1 油漆件漆膜色泽应均匀，无明显流痕、气泡、碰伤缺陷。
6.2.1.2 电镀件表面应无明显气泡、碰伤、漏镀缺陷。
6.2.1.3 铭牌应端正、平整。
6.2.2 结构要求
6.2.2.1 系统应具有机械应急启动方式，设置自动控制、手动控制启动方式时，各启动方式下应能独立启动系统。机械应急操作机构的操作力不应大于150N；操作行程不应大于300mm。机械应急操作机构应有保险装置，其解脱力不应大于100N。
6.2.2.2 系统管道应设有吹扫装置。吹扫装置应设置在干粉贮存容器出口释放装置后，且靠近出口释放装置。
6.2.3 组合分配系统动作程序
系统的动作程序应为选择阀先开启或与干粉贮存容器出口干粉释放装置同时开启。
6.2.4 系统铭牌
干粉灭火系统明显部位应设置永久性铭牌，铭牌上应标明：系统名称、型号规格、驱动气体类型、系统最大工作压力、工作温度范围、执行标准编号、生产单位、出厂日期及其他注意事项。
6.2.5 灭火剂要求
干粉灭火剂应分别符合GB 4066、XF 578或XF 979的规定。
6.2.6 全淹没灭火系统有效喷射时间
全淹没灭火系统的有效喷射时间不应大于30s。
6.2.7 干粉剩余率
按7.37规定的方法进行试验，干粉剩余率不应大于10％。
6.2.8 灭火性能
6.2.8.1 全淹没灭火性能
6.2.8.1.1 A类火全淹没灭火性能
按7.34.2规定的方法进行A类表面火灭火试验，系统应在灭火剂喷射结束后30s内灭火，继续抑制10min后，开启试验空间通风，木垛不应复燃。
6.2.8.1.2 B类火全淹没灭火性能
按7.34.3规定的方法进行B类火灭火试验，系统应在灭火剂喷射结束后30s内灭火。
6.2.8.2 局部应用灭火性能
6.2.8.2.1 A类火局部应用灭火性能
按7.35.1规定的方法进行A类火灭火试验，系统应在灭火剂喷射结束后扑灭明火，10min内不应出现复燃。
6.2.8.2.2 B类火局部应用灭火性能
按7.35.2规定的方法进行B类火灭火试验，系统应在灭火剂喷射结束后扑灭明火，1min内不应出现复燃。
6.2.8.3 D类火灭火性能
6.2.8.3.1 金属钠火灭火性能
按7.36.2规定的方法进行金属钠火灭火试验，系统应在灭火剂喷射结束后30s内扑灭明火，明火扑灭后4h内不应出现复燃。
6.2.8.3.2 金属镁火灭火性能
按7.36.3规定的方法进行金属镁火灭火试验，系统应在灭火剂喷射结束后30s内扑灭明火，明火扑灭后60min内不应出现复燃。
6.2.8.3.3 三乙基铝火灭火性能
按7.36.4规定的方法进行三乙基铝火灭火试验，系统应在灭火剂喷射结束后30s内扑灭明火，明火扑灭后30min内不应出现复燃。
6.3 干粉贮存容器
6.3.1 外观质量
6.3.1.1 干粉贮存容器外表面颜色应符合GB/T 3181-2008中表2规定的大红色（R03），表面应色泽均匀，无明显流痕、龟裂、气泡、划痕、碰伤、漏涂缺陷。
6.3.1.2 干粉贮存容器的焊缝应均匀，焊缝不应有肉眼可见的裂纹和未焊透缺陷。
6.3.2 容器壁厚
容积不大于1000L的干粉贮存容器壁厚应按GB/T 150或GB/T 5100的要求确定；容积大于1000L的干粉贮存容器壁厚应按GB/T 150的要求确定。
6.3.3 强度要求
按7.3规定的方法进行强度试验，干粉贮存容器不应有渗漏、宏观变形缺陷。
6.3.4 超压要求
按7.4规定的方法进行超压试验，干粉贮存容器不应破裂。
6.3.5 密封要求
按7.5.2规定的方法进行密封试验，干粉贮存容器应无气泡泄漏。
6.3.6 抗振性能
贮压型干粉灭火系统干粉贮存容器内按设计要求充装干粉灭火剂和驱动气体，按7.8规定的方法进行振动试验，试验时任何部件不应产生结构损坏；振动试验后干粉贮存容器内压力损失不应大于充装压力的1.5％。
6.3.7 充装密度
贮存容器内干粉灭火剂充装密度不应大于生产单位公布值。
6.4 定压动作装置
6.4.1 工作压力
定压动作装置的工作压力不应小于系统最大工作压力。
6.4.2 动作要求
6.4.2.1 定压动作装置的动作压力为生产单位公布值×（1±0.1），动作压力不应大于系统最大工作压力。
6.4.2.2 按7.6规定的方法进行动作试验，试验后动作压力应符合6.4.2.1的规定。
6.4.3 密封要求
按7.5.2规定的方法进行密封试验，试验过程中应无气泡泄漏。
6.4.4 强度要求
按7.3规定的方法进行强度试验，定压动作装置不应有渗漏、变形缺陷。
6.4.5 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，定压动作装置不应有明显的腐蚀损坏。试验后定压动作装置的密封性能应符合6.4.3的规定，动作压力应符合6.4.2.1的规定。
6.5 干粉贮存容器出口释放装置
6.5.1 一般要求
干粉贮存容器出口应设置干粉释放装置，干粉释放装置应采用释放阀或释放膜片。
6.5.2 释放膜片
6.5.2.1 动作要求
释放膜片动作压力为设定值×(1±0.1)，动作压力不应大于系统最大工作压力，爆破后不应有碎片进入干粉灭火剂输送管道中，且流通部分口径不应影响干粉灭火剂的流量。
6.5.2.2 密封要求
按7.5.2规定的方法进行密封试验，试验过程中应无气泡泄漏。
6.5.2.3 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，释放膜片不应有明显的腐蚀损坏，试验后动作压力应符合6.5.2.1的规定。
6.5.3 释放阀
6.5.3.1 工作压力
释放阀的工作压力不应小于系统最大工作压力。
6.5.3.2 材料
释放阀的动作部件及与之配合部分应采用耐腐蚀性能不低于不锈钢或铜合金的金属材料制造。
6.5.3.3 密封要求
按7.5.3规定的方法进行密封试验，试验过程中应无气泡泄漏。
6.5.3.4 强度要求
按7.3规定的方法进行液压强度试验，释放阀应无变形、渗漏和损坏。
6.5.3.5 工作可靠性要求
按7.7.1规定的方法进行工作可靠性试验，释放阀的动作应灵活、可靠，不应出现任何故障和结构的损坏（阀门正常工作时允许损坏的零件除外）。
6.5.3.6 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，释放阀不应有明显的腐蚀损坏。试验后释放阀的密封性能应符合6.5.3.3的规定，一次工作可靠性应符合6.5.3.5的规定。
6.6 贮气瓶组
6.6.1 一般要求
贮气瓶组一般包括驱动气体瓶组和启动气体瓶组，二者均应采用钢质无缝气瓶，其设计、制造和检验应符合GB/T 5099.1的规定。
最高使用温度条件下，贮气瓶组内压力不应大于贮气瓶的公称工作压力。
6.6.2 充装介质要求
采用氮气或其他惰性气体作为驱动气体的系统，瓶组内气体充装压力由设计决定，气体的含水率不应大于15mL/m³。
采用二氧化碳作为驱动气体的系统，瓶组内二氧化碳充装量不应大于0.6kg/L，二氧化碳的含水率不应大于0.5μg/g。
6.6.3 密封要求
按7.5.2规定的方法进行气密性试验，瓶组应无气泡泄漏。
6.6.4 抗振性能
按7.8规定的方法进行振动试验，瓶组任何部件不应产生松动、脱落和结构损坏。充装氮气或其他惰性气体的瓶组，气体压力损失不应大于充装压力的0.25％；充装二氧化碳的瓶组，二氧化碳净重损失不应大于充装量的0.125％。试验后自动启动容器阀，不应出现任何故障。
6.6.5 温度循环泄漏要求
按7.12规定的方法进行温度循环泄漏试验，充装氮气或其他惰性气体的瓶组，气体压力损失不应大于充装压力的0.25％；充装二氧化碳的瓶组，二氧化碳净重损失不应大于充装量的0.125％。试验后自动启动容器阀，不应出现任何故障。
6.7 容器阀
6.7.1 材料
容器阀体及内部机械零件应采用耐使用介质腐蚀的金属材料制造。
6.7.2 工作压力
贮气瓶型干粉灭火系统驱动气体瓶组容器阀工作压力不应低于驱动气瓶的公称工作压力。
贮压型干粉灭火系统容器阀工作压力不应低于系统最大工作压力。
6.7.3 强度要求
按7.3规定的方法进行液压强度试验，容器阀不应有变形、渗漏和损坏。
6.7.4 超压要求
按7.4规定的方法进行液压超压试验，容器阀不应有破裂现象。
6.7.5 密封要求
按7.5.3规定的方法进行密封性能试验，容器阀在关闭状态下应无气泡泄漏；容器阀在开启状态下各连接密封部位的气泡泄漏量不应超过20个/min。
6.7.6 工作可靠性要求
按7.7.1规定的方法进行工作可靠性试验，容器阀（包括辅助控制部分）的动作应灵活、可靠，不应出现任何故障和结构的损坏（阀门正常工作时允许损坏的零件除外）。
6.7.7 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，容器阀及其附件不应有明显的腐蚀损坏。试验后容器阀的密封性能应符合6.7.5的规定，一次工作可靠性应符合6.7.6的规定。
6.7.8 手动操作要求
容器阀应有机械应急启动功能，按7.10规定的方法进行手动操作试验，应符合下列要求：
a）手动操作力不应大于150N；
b）指拉操作力不应大于50N；
c）指推操作力不应大于10N；
d）所有手动操作位移均不应大于300mm。
6.7.9 标志
容器阀明显部位应永久性标出：生产单位、型号规格、工作压力。
6.8 单向阀
6.8.1 工作压力
驱动气体流通管路单向阀工作压力不应低于驱动气瓶的公称工作压力。
启动气体流通管路单向阀工作压力不应低于启动气瓶的公称工作压力。
6.8.2 材料
单向阀及其内部机械零件应采用不锈钢、铜合金制造，采用其他金属材料制造时，强度、耐腐蚀性能不应低于上述材质。
弹性密封垫、密封剂及相关部件应采用长期与介质接触而不损坏或变形的材料制造。
6.8.3 强度要求
按7.3规定的方法进行液压强度试验，单向阀及其附件应无渗漏、变形或损坏。
6.8.4 正向密封要求
按7.5.3规定的方法进行气密性试验，单向阀应无气泡泄漏。
6.8.5 反向密封要求
按7.5.3规定的方法进行反向气密性试验，在工作压力下，单向阀应无气泡泄漏。
6.8.6 超压要求
按7.4规定的方法进行液压超压试验，单向阀及其附件不应有破裂现象。
6.8.7 工作可靠性要求
按7.7.2规定的方法进行工作可靠性试验，单向阀应能承受100次“开启-关闭”动作试验，其开启、关闭动作应灵活、准确，不应出现任何故障或结构损坏。
6.8.8 开启压力要求
按7.14规定的方法进行开启压力试验，单向阀的开启压力不应大于生产单位公布值。在开启压力下，单向阀的动作应准确、可靠。
6.8.9 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，单向阀及其附件不应有明显的腐蚀损坏。试验后单向阀的反向密封性能应符合6.8.5的规定，一次工作可靠性应符合6.8.7的规定。
6.8.10 标志
单向阀明显部位应永久性标出：生产单位、型号规格、工作压力、介质流动方向。
6.9 驱动控制装置
驱动控制装置应符合XF 61的规定。
6.10 集流管
6.10.1 工作压力
集流管工作压力不应低于驱动气瓶的公称工作压力。
6.10.2 材料
集流管应采用无缝管制造，材质应具有耐腐蚀性能或将其内外表面做防腐蚀镀层处理。
6.10.3 强度要求
按7.3规定的方法进行液压强度试验，集流管应无渗漏、变形或损坏。
6.10.4 密封要求
按7.5.2规定的方法进行气密性试验，集流管应无气泡泄漏。
6.11 连接管
6.11.1 工作压力
驱动气体流通管路连接管工作压力不应低于驱动气瓶的公称工作压力。
启动气体流通管路连接管工作压力不应低于启动气瓶的公称工作压力。
6.11.2 材料
连接管应采用高压软管或耐压强度、抗冲击振动能力与高压软管相当的金属管材。
连接管应选用耐使用介质腐蚀的材料制造。
6.11.3 强度要求
按7.3规定的方法进行液压强度试验，连接管应无渗漏、变形或损坏。
6.11.4 密封要求
按7.5.2规定的方法进行气密性试验，连接管应无气泡泄漏。
6.11.5 非金属连接管耐热空气老化性能
按7.15规定的方法进行热空气老化试验，非金属软管不应有裂纹。试验后非金属软管的强度和密封要求应满足6.11.3和6.11.4的规定。
6.12 安全防护装置
6.12.1 一般要求
干粉贮存容器、容器阀、集流管上应设有安全阀或膜片式安全泄放装置（以下简称“安全泄放装置”）等安全防护装置。
6.12.2 安全阀
6.12.2.1 工作压力
干粉贮存容器上安全阀的工作压力不应小于系统最大工作压力。
集流管上安全阀的工作压力不应小于驱动气瓶公称工作压力。
6.12.2.2 整定压力
安全阀的整定压力由系统设计确定，其整定压力偏差应符合下列要求：
a) 当0.5MPa＜整定压力≤2.3MPa时，整定压力偏差为±3％整定压力；
b) 当2.3MPa＜整定压力≤7.0MPa时，整定压力偏差为±0.07 MPa。
6.12.2.3 强度要求
按7.3规定的方法进行液压强度试验，安全阀阀体应无变形和渗漏现象。
6.12.2.4 密封要求
按7.5.4规定的方法进行气密性试验，安全阀出口处应无气泡泄漏。
6.12.2.5 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，安全阀各部位不应有明显的腐蚀损坏。试验结束后，分别进行整定压力试验和密封试验，结果应分别符合6.12.2.2和6.12.2.4的要求。
6.12.3 安全泄放装置
6.12.3.1 动作压力
按7.13规定的方法进行动作试验，驱动气体瓶组容器阀和集流管上安全泄放装置泄放动作压力设定值不应小于1.25倍驱动气瓶公称工作压力，但不大于驱动气瓶强度试验压力的95％。泄压动作压力范围为设定值×（1±0.05）。
启动气体瓶组容器阀泄放动作压力设定值不应小于1.25倍启动气瓶公称工作压力，但不大于启动气瓶强度试验压力的95％。泄压动作压力范围为设定值×（1±0.05）。
干粉贮存容器或容器阀上的安全泄放装置泄放动作压力设定值不应小于1.25倍系统最大工作压力，但不大于1.5倍系统最大工作压力。泄压动作压力范围为设定值×（1±0.05）。
6.12.3.2 密封要求
按7.5.2规定的方法进行气密性试验，试验过程中应无气泡泄漏。
6.12.3.3 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，安全泄放装置不应有明显的腐蚀损坏。试验结束后，进行动作压力试验，结果应符合6.12.3.1的要求。
6.13 检漏装置
6.13.1 一般要求
系统应设有检漏装置。惰性气体采用压力显示器检漏，二氧化碳气体采用称重方法检漏。
6.13.2 压力显示器
6.13.2.1 一般要求
压力显示器应具有防止粉堵的有效保护措施。电接点压力表性能应符合JB/T 9273的要求。
6.13.2.2 基本性能
6.13.2.2.1 压力显示器工作温度应不小于6.1.1规定的温度范围。
6.13.2.2.2 压力显示器测量范围上限应不小于最大工作压力的1.1倍。
6.13.2.2.3 示值基本误差：
a）贮存压力点示值误差应不大于贮存压力的±4％；
b）最大工作压力点示值误差应不大于贮存压力的
±8%；
c）最小工作压力点示值误差应不大于贮存压力的±8％;
d）零点和测量范围上限的示值误差应不大于贮存压力的±15％。
6.13.2.3 标度盘要求
6.13.2.3.1 标度盘的零位、贮存压力、最大工作压力、最小工作压力和测量范围上限的位置应有刻度和数字标志。
6.13.2.3.2 标度盘的最大工作压力与最小工作压力范围应使用绿色表示，零位至最小工作压力范围、最大工作压力至测量上限范围应使用红色表示。
6.13.2.3.3 标度盘上至少应标出：生产单位、产品适用介质、法定计量单位（MPa）、计量标志。
6.13.2.4 强度密封要求
6.13.2.4.1 按7.5.5规定的方法进行气密性试验，压力显示器不应出现气泡泄漏。
6.13.2.4.2 按7.3规定的方法进行液压强度试验，压力显示器不应有渗漏或损坏现象。
6.13.2.4.3 按7.4规定的方法进行超压试验，压力显示器任何零部件不应被冲出。
6.13.2.5 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，压力显示器不应产生影响性能的损坏，试验后压力显示器指针应升降平稳，压力显示器的示值基本误差应符合6.13.2.2.3的规定。
6.13.2.6 耐交变负荷性能
按7.21规定的方法进行交变负荷试验，交变频率为0.1Hz，交变幅度为贮存压力的40％至最大工作压力，交变次数为1000次。试验后，压力显示器贮存压力的示值误差不应超过贮存压力的±4％。
6.13.3 称重装置
6.13.3.1 报警功能
安装在灭火系统中的称重装置应有泄漏上限报警功能，当充装气体泄漏量达到质量损失5％时，应能可靠报警。
6.13.3.2 耐高低温性能
称重装置在7.19规定的最高工作温度和最低工作温度环境中分别放置8h后，其报警功能应符合6.13.3.1的规定。
6.13.3.3 过载要求
称重装置承受两倍瓶组质量的静载荷（充装气体按最大充装密度计算），保持15min，不应损坏。试验后报警功能应符合6.13.3.1的规定。
6.14 低泄高封阀
低泄高封阀应符合GB 25972-2024中5.13的规定。
6.15 选择阀
6.15.1 一般要求
选择阀应是具备手动、自动控制双重功能的快速打开型阀门。阀门流通部分口径应不小于阀门入口内径的95％。
6.15.2 材料
选择阀体及内部机械零件应采用不锈钢、铜合金制造或强度、耐腐蚀性能不低于上述材质的其他金属材料制造。
6.15.3 工作压力
选择阀的工作压力不应小于系统最大工作压力。
6.15.4 强度要求
按7.3规定的方法进行液压强度试验，阀门及其附件不应有变形、渗漏、裂纹或其他损坏。
6.15.5 超压要求
按7.4规定的方法进行液压超压试验，阀门及其附件不应破裂。
6.15.6 密封要求
按7.5.3规定的方法进行气密性试验，选择阀在关闭状态下应无气泡泄漏；选择阀在开启状态下各连接密封部位的气泡泄漏量不应超过20个/min。
6.15.7 工作可靠性要求
按7.7.1规定的方法进行工作可靠性试验时，阀门的动作应灵活、准确可靠，不应出现任何故障和结构的损坏（阀门正常工作的零件损坏除外）。
6.15.8 阀门局部阻力损失
按7.25规定的方法进行阀门局部阻力损失试验，试验结果与生产单位公布值的差值不应超过公布值的±10％。
6.15.9 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，选择阀及其附件不应有明显的腐蚀损坏。试验后选择阀的密封性能应符合6.15.6的规定，一次工作可靠性应符合6.15.7的规定。
6.15.10 手动操作要求
按7.10规定的方法进行手动操作试验，试验结果应符合下列要求：
a）手动操作力不大于150N；
b）手动操作行程不大于300mm。
6.15.11 标志
在选择阀明显部位应永久性标出：生产单位、型号规格、工作压力、介质流动方向。
6.16 信号反馈装置
6.16.1 一般要求
安装在干粉贮存容器或输粉管路上的信号反馈装置应有防止粉堵的措施。
6.16.2 工作压力
信号反馈装置的工作压力不应小于系统最大工作压力。
6.16.3 动作要求
6.16.3.1 信号反馈装置的动作压力应不大于0.5倍系统最小工作压力。当信号反馈装置安装在减压装置后时，其动作压力应不大于减压装置后压力的50％。
6.16.3.2 按7.24规定的方法进行动作试验，在大于或等于动作压力下，信号反馈装置应可靠动作100次；在小于或等于0.8倍动作压力下，信号反馈装置不应动作。试验后信号反馈装置触点的接触电阻应符合6.16.9的规定。
6.16.4 强度要求
按7.3规定的方法进行液压强度试验，信号反馈装置不应损坏。
6.16.5 密封要求
按7.5.2规定的方法进行气密性试验，信号反馈装置不应产生气泡泄漏。
6.16.6 耐电压性能
信号反馈装置接线端子与外壳之间的耐电压性能，按7.16规定的方法进行试验，试验过程中不应出现表面飞弧、扫掠放电、电晕或击穿现象。
6.16.7 绝缘要求
在正常的大气条件下，信号反馈装置的接线端子与外壳之间的绝缘电阻应大于20MΩ。
6.16.8 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，信号反馈装置不应有明显的腐蚀损坏。试验后，信号反馈装置动作要求应符合6.16.3的规定；触点接触电阻应符合6.16.9的规定。
6.16.9 触点接触电阻
在正常大气条件下，信号反馈装置触点接触电阻不应大于0.1Ω，动作试验和腐蚀试验后不应大于0.5Ω。
6.17 减压阀
6.17.1 工作压力
减压阀工作压力不应低于驱动气瓶公称工作压力。
6.17.2 强度要求
按7.3规定的方法进行液压强度试验，试验过程中，阀体不应有渗漏现象。
6.17.3 密封要求
按7.5.3规定的方法进行气密性试验，试验过程中减压阀密封部位应无泄漏。
6.17.4 流量要求
设定减压阀入口压力为驱动气体工作压力，其流量应满足干粉灭火系统的增压时间不大于20s。
6.17.5 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，试验后阀体不应有起层、剥落和可见的点蚀凹坑等腐蚀破坏。试验后的减压阀密封性能应符合6.17.3的规定。
6.18 喷嘴
6.18.1 材料
喷嘴的各部分应由耐使用介质腐蚀材料制造，其中喷孔部分应由耐腐蚀的金属材料制造。
6.18.2 工作压力
喷嘴的工作压力应大于0.1 MPa。
6.18.3 单孔直径
喷嘴的单孔直径不应小于生产单位公布值。
6.18.4 防护帽
喷嘴应装配防护帽以防止潮气或杂物进入管道内。喷射干粉时，防护帽应能被吹掉、打开或打穿。
6.18.5 耐热和耐压性能
按7.26规定的方法进行耐热和耐压试验，试验压力为系统最大工作压力。试验后，喷嘴不应有裂纹、变形或其他损坏。
6.18.6 耐冲击性能
按7.27规定的方法进行冲击试验，试验后，喷嘴不应有裂纹、变形或其他损坏。
6.18.7 耐盐雾腐蚀性能
按7.11规定的方法进行盐雾腐蚀试验，喷嘴不应有明显的腐蚀损坏。试验后喷嘴的耐热和耐压性能应符合6.18.6的规定。
6.18.8 局部应用喷嘴
6.18.8.1 布粉性能
按7.28规定的方法进行布粉试验，实测喷嘴的布粉密度与生产单位公布值相比，其差值不应超过公布值的10％。
6.18.8.2 防飞溅性能
按7.29规定的方法进行飞溅试验，试验过程中试验盘内水滴不应飞溅出试验盘外。
6.18.9 全淹没喷嘴布粉性能
按7.30规定的方法进行布粉试验，试验罐的灭火时间不应大于30s。各受粉盘内干粉的质量与其平均值的偏差不应超过±10％。
6.18.10 标记
喷嘴上应印有永久性标记，标有生产单位、型号规格、应用方式。
6.19 干粉软管卷盘
6.19.1 外观
软管卷盘表面应进行耐腐蚀处理，涂漆部分的漆层应均匀，无明显划痕和碰伤。焊缝应平整均匀、焊接牢固，无烧穿、疤瘤等。
6.19.2 工作压力
干粉软管卷盘的工作压力不应小于系统最大工作压力。
6.19.3 密封要求
按7.5.2规定的方法进行气密性试验，试验过程中软管卷盘任何部位应无气泡泄漏。
6.19.4 强度要求
按7.3规定的方法进行强度试验，软管卷盘各零部件不应产生影响正常使用的变形和脱落。试验后软管卷盘应能正常使用。
6.19.5 转动性能
软管卷盘软管的拉出力不应大于200N。
6.19.6 干粉枪
干粉枪性能应符合GB 25200的规定。
采用超细干粉灭火剂的干粉系统，干粉枪的喷射强度不应小于生产单位公布值。
6.19.7 软管
6.19.7.1 外观
软管外表应无裂纹、破损、划伤和局部隆起。
6.19.7.2 工作压力
软管的工作压力不应小于系统最大工作压力。
6.19.7.3 材料
软管应采用耐使用介质腐蚀的材料制造。
6.19.7.4 超压要求
按7.4规定的方法进行超压试验，试验后软管应无破裂。
6.19.7.5 耐低温性能
按7.31规定的方法进行低温试验，连接软管应无脆裂现象。试验后连接软管的强度性能应符合6.19.4的要求。
6.20 干粉炮
干粉炮性能应分别符合GB 19156、GB 19157的规定。
采用超细干粉灭火剂的干粉系统，干粉炮的有效喷射率和有效射程不应低于生产单位公布值。
7试验方法
7.1 试验条件及仪表
7.1.1 试验环境条件
除另行注明外，试验应在下列条件下进行：
a）环境温度：15℃~35℃；
b）相对湿度：45％～75％；
c）大气压力：86kPa~106kPa；
d）风速：不大于3m/s。
7.1.2 测试仪表
温度测量仪表：精度不低于±2％（特别地，热电偶应为K型、直径不大于1mm）；
秒表：分度值0.1s；
称重仪器：精度1/1000。
7.2 外观质量
对照设计图样和相关技术文件资料，目测检查样品。
7.3 强度试验
7.3.1 液压强度试验装置用液压源应具备消除压力脉冲的稳压功能，压力测量仪表的精度不低于1.6级，试验装置的升压速率应在使用压力范围内可调，试验介质为水，水温不低于4℃。
7.3.2 干粉软管卷盘软管强度试验时，软管的长度不小于1m。
7.3.3 将被检样品进口与液压强度试验装置相连，阀类样品应处于开启状态，排除连接管路和样品腔内空气后，封闭样品所有出口。以不大于0.5MPa/s的速率缓慢升压至试验压力，保持压力至规定时间后泄压，检查样品。
7.3.4 各部件强度试验条件见表2。
7.4 超压试验
7.4.1 试验设备与7.3的规定相同，干粉软管卷盘软管超压试验时，软管的长度不小于1m。
7.4.2 将被检样品进口与试验装置相连，要求试验台有安全防护措施，排除连接管路和样品腔内空气后，封闭样品所有出口。以不大于0.5MPa/s的升压速率缓慢升压至试验压力，保持压力至规定时间后泄压，检查样品。
7.4.3 各部件超压试验条件见表3。
7.5 密封性试验
7.5.1 试验要求
7.5.1.1 气压密封试验装置用氮气或压缩空气，压力测量仪表的精度不低于1.6级，试验装置的气压源应满足升压速率在使用压力范围内可调。
7.5.1.2 检漏试验用水温度不应低于5℃。
7.5.2 干粉贮存容器、定压动作装置、释放膜片、贮气瓶组、安全泄放装置、集流管、连接管、信号反馈装置、干粉软管卷盘密封性试验

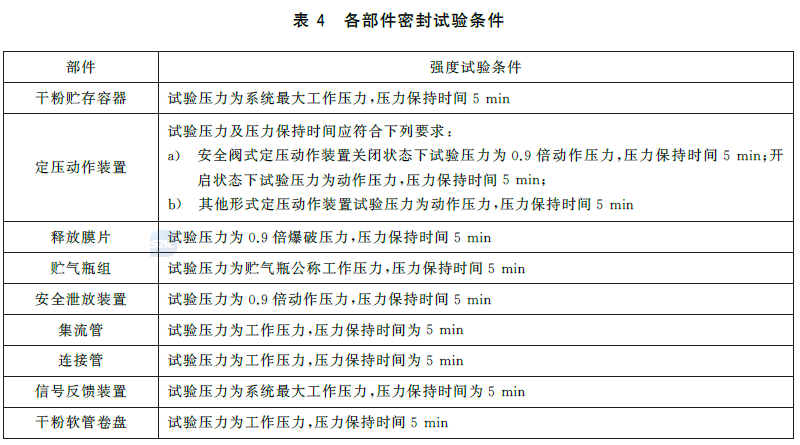

将被检样品进口与气压源相连，封闭样品其他出口，以不大于0.5MPa/s的升压速率缓慢升压至试验压力。将样品浸入水中，样品至液面深度不小于0.3m，在规定的压力保持时间内检查样品渗漏情况。各部件密封试验条件见表4。
7.5.3 容器阀、选择阀、释放阀、减压阀、单向阀密封性试验
试验条件和试验程序与7.5.2相同，容器阀、选择阀、释放阀、减压阀、单向阀处于关闭状态。

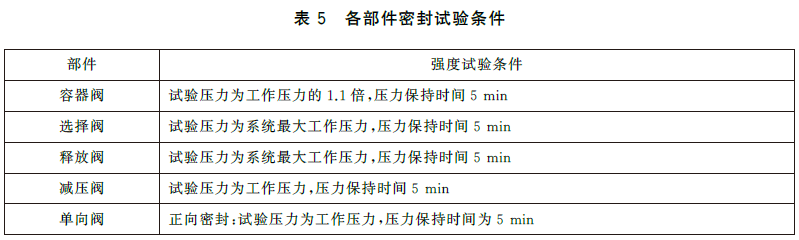

将容器阀、选择阀、释放阀、减压阀、单向阀置于开启状态，按7.5.2进行试验。各部件密封试验条件见表5。
7.5.4 安全阀密封性试验

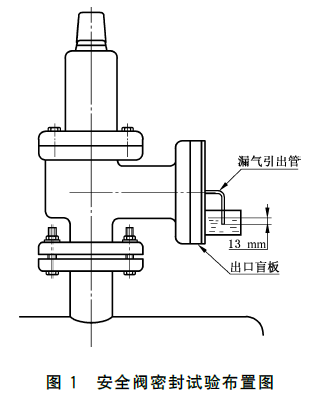

试验系统的布置如图1所示。除漏气引出管外，安全阀其他部位应同外界处于完全密闭状态。漏气引出管的内径为6mm，其出口端应平行于水面并低于水面13mm。调节阀进口压力并使之保持在密封压力，检查阀门出口端，试验压力为0.9倍整定压力，压力保持时间5min，记录试验结果。
7.5.5 压力显示器密封性试验
将被检样品安装在试验管路上，充压至测量上限的2/3，保持7d后浸入水中10min，样品至液面深度不小于0.3m。记录试验结果。
7.6 定压动作装置动作试验
7.6.1 将被检样品按工作位置安装在试验装置上，接通气压源。缓慢升压至定压动作装置动作，记录压力值。反复测试5次，其平均值为动作压力。
7.6.2 调整供气压力为定压动作压力的1.1倍，重复动作试验100次，检查样品动作状况，试验后检测动作压力。
7.7 工作可靠性试验
7.7.1 容器阀、选择阀、释放阀的工作可靠性试验
7.7.1.1 容器阀、选择阀、释放阀的工作可靠性试验在专用试验装置上进行。气源采用压缩空气或氮气；专用试验容器的容积和驱动器工作状态应满足被试阀门在启动后完全开启的需要，被试阀门出口连接与出口公称直径相同，长度不超过0.5m的直管和一个等效孔径不小于3mm的喷嘴。
7.7.1.2 将被试阀门安装在专用试验容器上，连接好控制驱动部件，并使之在规定条件下工作，按下述程序进行：
a）给被试阀门充压至工作压力P，保压时间不小于5s；
b）启动控制驱动部件，使被试阀门开启；
c）待专用试验容器内压力降至小于0.5MPa时，关闭被试阀门；
d）再向被试阀门充压，继续下一循环。
被试阀门在正常工作时允许破坏的零件，在每个循环试验后及时更换。
7.7.1.3 在常温20℃±5℃下，7.7.1.2规定的试验重复进行100次，将试验装置和样品移入温度试验箱内，在最低和最高工作温度下各进行10次。试验前样品在试验环境中放置时间，首次试验不低于2h，其余试验应使样品自身温度与试验箱内温度充分平衡。
7.7.2 单向阀工作可靠性试验
试验在常温下进行，气源采用压缩空气或氮气，顺序给单向阀正、反向交变充压至贮存压力P，使阀门达到完全开启或关闭状态，正、反向切换频率不大于30次/min。完成100次开启-关闭循环试验后，检查阀门。
7.8 振动试验
将被测样品以直立状态紧固在振动台的夹紧装置中，启动振动台。试验时，应按X、Y、Z三个垂直坐标轴线方向依次改变振动方向进行试验。试验条件如下：
a）位移幅值：0.8mm；
b）频率：20 Hz；
c）振动时间：每个方向2h。
7.9 安全阀整定压力
试验系统布置与安全阀的密封试验相同。升高阀进口压力，当压力达到开启压力的90％以后，升压速度不应大于0.01MPa/s，检查并记录安全阀的开启压力。
7.10 手动操作试验
7.10.1 被检阀门处于最大工作压力状态，测力计的精度不应低于2.5级。
7.10.2 将被检阀门的手动操作机构与测力计相连，通过测力计启动被检阀门。记录最大操作力，测量并记录最大操作行程。
7.11 盐雾腐蚀试验
7.11.1 试验在喷雾式盐雾腐蚀箱中进行。试验用盐水溶液质量分数为20％，密度1.126g/cm³~1.157g/cm³。
7.11.2 将样品清除油渍，封堵阀类部件的进出口，以防止试验盐雾进入内腔。按正常使用位置悬挂在试验箱工作室中间部位。工作室温度控制在35℃±2℃。从被测样品上滴下的溶液不能循环使用。在工作室内至少应从两处收集盐雾，以调节试验过程中的喷雾速率和试验用盐水溶液的浓度，每80c㎡的收集面积，连续收集16h，每小时应收集1.0mL～2.0mL盐溶液，其质量浓度应为19％～21％。
7.11.3 试验周期10d，连续喷雾。试验结束后，将样品用清水清洗并置于温度20℃±5℃、相对湿度不超过70％的环境中自然干燥7d，检查样品的腐蚀情况。
7.12 温度循环泄漏试验
7.12.1 瓶组按设计充压至贮存压力。称重用试验设备的最小分度值不应大于样品中气体允许损失量上限的1/3。
7.12.2 采用压力损失做判断时，样品上应安装（或更换）检验用精密压力测量仪表。将被检样品置于恒温室中，温度控制在25℃±2℃，放置24h后读取被检瓶组压力值。采用质量损失作判断的样品只记录称重值，无恒温要求，试验在温度试验箱中进行。
7.12.3 将瓶组分别在系统（或装置）最高使用温度和最低使用温度下间隔放置24h，共进行3次循环试验。
7.12.4 按7.12.3规定的循环试验后，将被检样品置于25℃±5℃环境中放置24d，然后按7.12.3进行温度循环试验，再将被检样品置于25℃±5℃环境中放置24d后结束该试验。
7.12.5 试验后，被检瓶组压力值读取和称重的程序要求与试验前相同。以自动方式启动瓶组，记录试验结果。
7.13 安全泄放装置动作试验
7.13.1 安全泄放装置动作试验用设备与7.3液压强度试验设备相同，其中压力测量仪表应有瞬时记录功能，如选用压力表应带有停针机构。
7.13.2 将被检样品进口与试验装置相连，排除连接管路和样品内腔的空气后，封闭样品的所有出口。以不大于0.5MPa/s的速率缓慢升压至安全泄压装置动作，记录此时压力。
7.14 单向阀开启压力试验
7.14.1 单向阀开启压力试验采用7.5.3规定的气密性试验装置，压力表的精度不低于0.4级。
7.14.2 将被测阀门的进口与试验装置相连，阀门处于正向关闭状态。控制装置缓慢升压，记录气体喷出时的压力，即为开启压力值，试验次数不少于3次，记录试验结果。
7.15 热空气老化试验
7.15.1 非金属连接管热空气老化试验在热空气老化试验箱内进行。
7.15.2 按生产单位提供的弯曲半径将被试非金属连接管弯成90°，置于热空气老化试验箱工作室中，样品之间、样品与箱壁间不应接触。
7.15.3 试验温度为140℃±5℃，试验时间为10d。若样品不能承受该温度而发生软化时，允许在较低温度条件下进行加长时间试验，试验持续时间按公式（1）计算：
式中：
D——试验持续时间，单位为天（d）；
t——试验温度，单位为摄氏度(℃)。
老化试验后取出样品，在常温下空气环境中冷却24h后进行检查，并记录试验结果。
7.16 耐电压性能试验
试验采用耐电压测试仪，试验电压0V~1500V连续可调。额定工作电压大于50V时，试验电压为1500V（有效值），50 Hz；额定工作电压小于或等于50V时，试验电压为500V（有效值），50 Hz。试验电压设定后自动升压，升压速率为100V/s~500V/s，定时60s±5s，到达设定时间后自动降压，检查并记录试验结果。
7.17 绝缘电阻试验
试验采用绝缘电阻测试仪（也可用兆欧表或摇表），试验电压500V(d.c.)，测量范围0MΩ～500 MΩ。测试时应保证触点接触可靠，试验引线间绝缘电阻足够大，检查并记录试验结果。
7.18 称重装置报警功能试验
采用重物或砝码模拟瓶组质量，逐步缓慢减少质量直至报警，记录质量减少数值。
7.19 高低温试验
称重装置的高低温试验分别在高温试验箱和低温试验箱中进行，试验箱温度控制精度±2℃，达到设定温度后计算试验时间。试验结束后立即进行功能检查，并记录试验结果。
7.20 示值基本误差检验
7.20.1 检验用压力源采用活塞压力计，当油压造成示值滞后过大时应采用气体压力源。作为检验用压力表精度不应低于0.4级。
7.20.2 被检压力显示器处于正常工作位置，示值检验在升压过程和降压过程各进行两次，检查并记录试验结果。
7.21 压力显示器交变负荷试验
将压力显示器安装在交变负荷试验台上。调整交变频率、交变幅度，然后进行1000次的交变试验，检查并记录试验结果。
7.22 信号反馈装置触点接触电阻试验
可用数字毫欧表直接测出信号反馈装置触点接触电阻，也可以测取触点间电流和电压降，计算出触点的接触电阻。所用电工仪表的精度不低于1.5级，取连续五次测量平均值，检查并记录试验结果。
7.23 称重装置过载试验
将称重装置按工作位置安装在支架上，使其承受相当于两倍瓶组（含充装气体）质量的重物或拉力，保持15min，除去载荷后检查样品状况和报警功能，检查并记录试验结果。
7.24 信号反馈装置动作试验
7.24.1 将被检样品按工作位置安装在试验装置上，接通气压源，连接动作指示灯。缓慢升压至信号反馈装置动作，记录压力值。反复测试5次，其平均值为动作压力。
7.24.2 调整供气压力使其大于或等于信号反馈装置动作压力，重复动作试验100次，检查样品动作状况。
7.24.3 调整供气压力为0.8倍信号反馈装置动作压力，持续3min，检查样品动作状况。
7.25 局部阻力损失-等效长度测定法

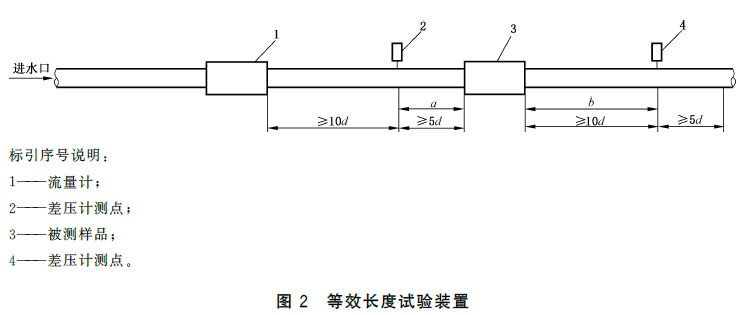

7.25.1 等效长度试验装置在图2试验装置上进行，压差测量采用压差计或压力传感器，试验介质为清水，水温应不小于5℃。
7.25.2 试验管路中应建立雷诺数至少1×105的流态，可通过调整水流速实现。
雷诺数Re由公式（2）计算得出：
式中：
s——管道中水的流速，单位为米每秒(m/s)；
d——管道的实际内径，单位为米（m）；
VF——水的比容，单位为立方米每千克(m³/kg)；
μ——水的动力黏度，单位为千克每米每秒[kg/(m·s)]。
调节进水口压力使流速满足雷诺数Re要求，开启排气阀排除容器腔内空气，流速稳定后，测取水流量Q、压差P、管道内径d等参数，按公式（3）和公式（4）计算等效长度L。
式中：
L——样品的等效长度，单位为米（m）；
Lx——样品和试验管道的等效长度，单位为米（m）；
P——压差值，单位为帕（Pa）；
d——管道的实际内径，单位为米（m）；
c——测量管路粗糙度系数，镀锌管取120；
Q——水流量，单位为升每分钟（L/min）。
7.26 耐热和耐压试验
7.26.1 将喷嘴安装在高温试验箱内的管道上，喷嘴通过管道与处于室温下的标准干粉贮存容器相连。
7.26.2 标准罐是内装灭火剂10kg，充装密度为650kg/m³的椭球贮罐，贮罐应设补气系统，喷嘴处压力为设定压力。
7.26.3 高温试验箱内温度为400℃±10℃，喷嘴在此温度下恒温5min，然后打开阀门，直到干粉喷完为止。检查并记录试验结果。
7.27 耐冲击试验

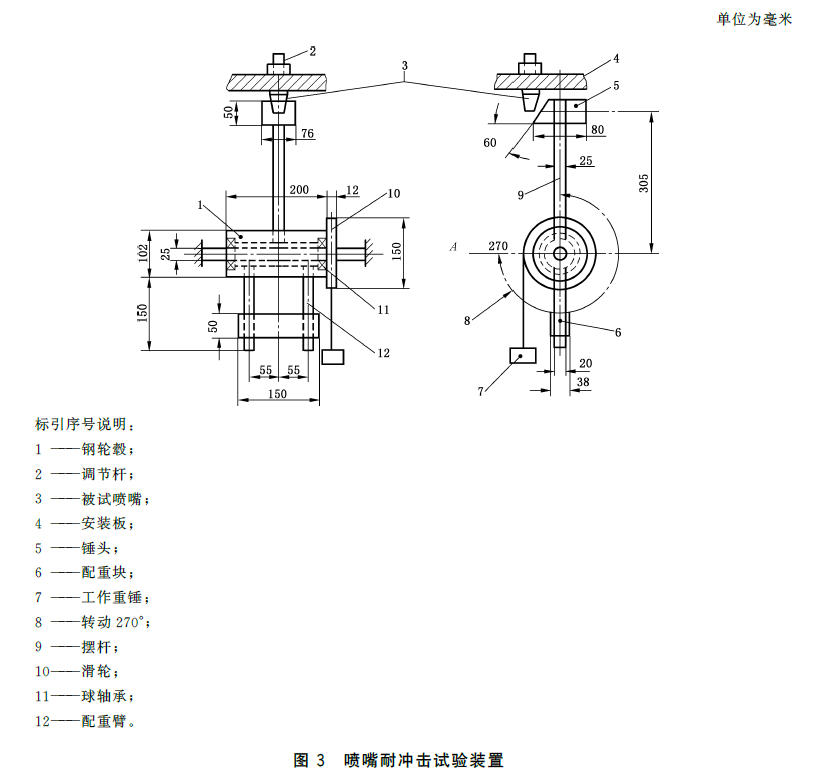

7.27.1 喷嘴耐冲击试验装置如图3所示，锤头、摆杆、钢轮毂和配重块通过滚动轴承、转动轴安装在固定架上。锤头材质为铝合金，锤头打击面硬度应能防止打击时造成损伤，锤头打击面与水平成60°。
7.27.2 将被试喷嘴按图示位置安装在试验装置上，调整喷嘴高度使冲击在锤头打击面的中心线上形成，此时锤头运动速度为1.8m/s±0.15m/s，冲击能量为2.7J。
7.28 局部应用喷嘴布粉性能试验
7.28.1 试验场所为边长不小于被测喷嘴保护半径4倍的正方形，试验采用单只喷嘴进行，喷嘴类型、安装位置、管道尺寸和长度均由生产单位提供。在喷嘴保护范围内均匀布置若干集粉盒，集粉盒的间距不大于0.5m。每个集粉盒的面积不大于0.5m×0.5m，高度为50mm±5mm。干粉罐内充装设计用量的干粉灭火剂。
7.28.2 按设计要求将喷嘴与系统正确连接，手动启动系统进行喷射干粉灭火剂，待喷射结束后，测定每个集粉盒的集粉量，绘制喷嘴布粉性能曲线。
7.29 防飞溅性能试验
7.29.1 试验应在室内或室外进行，风速不应大于2m/s。
7.29.2 贮压型干粉灭火系统，试验前将按额定充装密度、额定工作压力的灭火剂贮存容器组件在最高使用温度下放置16h以上。贮气瓶型干粉灭火系统的驱动气体瓶组在最高使用温度下放置16h以上。
7.29.3 试验根据生产单位提供的参数，系统应在允许的最短管路、最小管径、最少弯头及喷嘴最小安装高度的条件下进行，并在系统输送管路上安装可手动开启关闭的快开型阀门。
7.29.4 试验盘长度和宽度均为1.0m，高度为200mm，试验盘内装水，水面距离试验盘沿口高度为100mm，试验盘放置在能提供最大喷射流量喷嘴的下方。手动启动灭火系统释放干粉灭火剂，待干粉灭火剂喷放5s后，手动关闭输粉管路上的快开型阀门。检查试验盘内的水有无飞溅，并记录试验结果。
7.30 全淹没喷嘴布粉性能试验
7.30.1 试验应在室内进行。试验空间体积不小于100m³，高度不小于3.5m。试验罐为钢质圆形，内径75mm～90mm，高度不小于100mm，壁厚不小于2mm，试验罐底部垫水，上部正庚烷高度为50mm，液面距试验罐口10mm～20mm。集粉盒面积不大于0.5m×0.5m，高度为50mm±5mm，集粉盒的壁厚不小于2mm。
7.30.2 将4个试验罐置于试验空间四墙面对角位置，两上两下交错放置。下角试验罐置于地面上，距墙50mm。上角试验罐口距吊顶300mm，距墙50mm。当灭火剂喷射流动直接影响试验罐火焰正常燃烧时，可在垂直于灭火剂喷射流动方向上安装挡板消除对火焰的直接影响。将集粉盒均匀布置在试验空间地面上，集粉盒的间距不应大于0.5m。
7.30.3 系统按设计要求充装灭火剂和驱动气体，将喷嘴与干粉供应源相连接，试验喷嘴数量由生产单位设计确定，使系统处于准工作状态。手动启动灭火系统，记录试验罐的灭火时间。待干粉喷射结束后，测量各集粉盒内干粉质量，记录试验结果。
7.31 耐低温试验
试验软管的长度不应小于5m，将软管按实际使用的半径弯曲盘放在低温试验箱内。试验温度为系统最低工作温度，试验时间为24h。试验后进行相应试验并记录试验结果。
7.32 系统外观检查
目测系统外观，记录试验结果。
7.33 系统结构检查
7.33.1 利用测力计和游标卡尺测量系统机械应急操作机构的操作力、操作行程及保险装置的解脱力。记录相关试验数值。
7.33.2 记录其他结构性能的检查结果。
7.34 全淹没灭火试验
7.34.1 试验准备
7.34.1.1 试验空间
试验空间的体积不应小于100m³，其长度、宽度均不小于4m，高度不小于3.5m。试验空间若设泄压口，应设在3/4空间高度以上或顶部。
7.34.1.2 灭火系统
灭火系统设计由生产单位提供。试验应在生产单位提供的最大管路条件下进行，即系统所使用的管路最长、弯头数最多、最大管径。试验前，应保证驱动气体瓶组（贮气瓶型干粉灭火系统）或系统（贮压型干粉灭火系统）在最低使用温度下放置16h。
7.34.1.3 喷嘴布置
试验用喷嘴数量及布置位置由生产单位设计确定。
7.34.1.4 测试方法
试验过程采用热电偶或其他可以监视到火源的方法检查灭火情况。
7.34.2 A类火全淹没灭火试验
7.34.2.1 木材采用云杉、冷杉或密度相当的松木，含水率9％～13％。木垛由四层构成，每层4根方木。方木横截面为50mm×50mm，长300mm±20mm。木垛层间呈直角交错放置，每层的方木之间间隔均匀摆成正方形，将方木及层间钉起来形成木垛。每个木垛由高度为150mm的支架支撑放置。
7.34.2.2 将三个木垛置于试验空间内灭火剂最难到达的位置。木垛底部使用113g报纸，在木垛和报纸上浇入400mL工业酒精，然后点燃木垛，预燃4min，关闭试验空间所有开口，手动启动灭火系统灭火。
7.34.3 B类火全淹没灭火试验
7.34.3.1 燃料罐为钢质圆形，内径80mm±5mm，高度不小于100mm，壁厚不小于2mm。油盘为钢质正方形，面积0.25㎡±0.02㎡，高106mm，钢板厚6mm。
7.34.3.2 燃料为商业级正庚烷，其理化特性应符合下列要求：
a）馏程：84℃~105℃；
b）初始与最终馏点差：≤10℃；
c）所含芳香族化合物的体积分数：≤1%;
d）密度（15℃时）：680kg/m³~720kg/m³。
7.34.3.3 试验罐底部垫水，上部正庚烷高度为50mm，液面距试验罐口10mm～20mm。将四个试验罐置于试验空间四墙面对角位置，两上两下交错放置。下角试验罐置于地面上，距墙50mm。上角试验罐口距吊顶300mm，距墙50mm。油盘内加入12.5L正庚烷，油盘底部垫水，液面距油盘上沿50mm，将油盘置于试验空间内灭火剂最难到达的位置。
7.34.3.4 点燃试验罐及油盘，预燃30s，关闭试验空间所有开口，手动启动灭火系统灭火。记录试验结果。
7.35 局部应用灭火试验
7.35.1 A类火局部应用灭火试验
7.35.1.1 灭火系统设计由生产单位提供。试验系统应在生产单位提供的最大管路条件下进行，即系统所使用的管路最长、弯头数最多、最大管径。试验前，应保证驱动气体瓶组（贮气瓶型干粉灭火系统）或系统（贮压型干粉灭火系统）在最低使用温度下放置16h。
7.35.1.2 试验模型、喷嘴类型、喷嘴数量及喷嘴布置位置均由生产单位确定，记录试验结果。
7.35.2 B类火局部应用灭火试验
7.35.2.1 灭火系统设计由生产单位提供。
7.35.2.2 试验系统应在生产单位提供的最大管路条件下进行，即系统所使用的管路最长、弯头数最多、最大管径。试验前，应保证驱动气体瓶组（贮气瓶型干粉灭火系统）或系统（贮压型干粉灭火系统）在最低使用温度下放置16h。
7.35.2.3 试验模型、喷嘴类型、喷嘴数量及喷嘴布置位置均由生产单位确定，记录试验结果。
7.36 D类火灭火试验
7.36.1 试验准备
7.36.1.1 试验空间
试验空间的体积不应小于100m³，其长度、宽度均不小于4m，高度不小于3.5m。
7.36.1.2 灭火系统
灭火系统设计由生产单位提供。试验应在生产单位提供的最大管路条件下进行，即系统所使用的管路最长、弯头数最多、最大管径。试验前，应保证驱动气体瓶组（贮气瓶型干粉灭火系统）或系统（贮压型干粉灭火系统）在最低使用温度下放置16h。
7.36.1.3 喷嘴布置
试验用喷嘴数量及布置位置由生产单位设计确定。
7.36.1.4 测试方法
试验过程采用热电偶或其他可以监视到火源的方法检查灭火情况。
7.36.2 金属钠火灭火试验
7.36.2.1 试验设备、燃料
圆形钢盘直径540 mm±10mm，高150mm±5mm，壁厚不小于3mm。钢盘放在高度为300mm±5mm的托架上，托架直径略小于钢盘。钢盘、托架共3套。每个钢盘中心位置放置3.01kg±0.2kg金属钠，用合适的盖子盖住。试验燃料为商业级金属钠，钠含量不小于99.6％。
引燃盘直径250mm±5mm，高度250mm±5mm，在燃料盘内加入2L正庚烷。
7.36.2.2 试验步骤
在试验空间外点燃引燃盘内燃料，对金属钠进行加热并使其自燃。当3个金属盘内的钠均发生燃烧后，将3个金属盘移至试验空间地面的最不利位置处。将热电偶固定在圆形钢盘中心，距燃料上沿30mm。当火焰蔓延至整个金属盘时，手动启动灭火系统。
灭火试验应由专人操作，操作者应穿戴防护措施。
灭火剂喷射结束后，静置4h，记录试验结果。
7.36.3 金属镁火灭火试验
7.36.3.1 试验设备、燃料
试验燃料为干镁粉、浸油镁粉和浸油镁屑，将干镁粉、浸油镁粉和浸油镁屑分别置于3个正方形钢盘中，正方形钢盘边长600mm±10mm，高度300mm±5mm，壁厚不小于3mm。干镁粉、浸油镁粉和浸油镁屑参数分别为：
a）切削油：密度为0.86g/m³±0.05 g/m³，闪点为146℃±5℃；
b）干镁粉：镁含量不小于99.5％，100％粒径小于0.267mm，80％粒径不小于0.150mm，每个钢盘放入11.0kg±0.1kg；
c）浸油镁粉：干镁粉和切削油的均匀混合物，每个钢盘放入9.9kg±0.1kg干镁粉和1.1kg±0.1kg切削油；
d）浸油镁屑：干镁屑和切削油的均匀混合物，每个钢盘放入16.2kg±0.1kg干镁屑和1.8kg±0.1kg切削油。
7.36.3.2 试验步骤
在正方形钢盘中分别加入干镁粉、浸油镁粉和浸油镁屑燃料，并使其均匀分布。在试验空间外使用点火源点燃燃料。当3个钢盘内燃料均发生燃烧时，将钢盘移至试验空间地面最不利位置处。当火焰蔓延至整个金属盘时，手动启动灭火系统。
灭火试验应由专人操作，操作者应穿戴防护措施。
灭火剂喷射结束后，静置60min，记录试验结果。
7.36.4 三乙基铝火灭火试验
7.36.4.1 试验设备、燃料
正方形钢盘边长600mm±10mm，高度300
mm±5mm，壁厚不小于3mm。
在每个正方形钢盘中加入3kg三乙基铝燃料，三乙基铝含量不小于92％，用合适的盖子盖住。
7.36.4.2 试验步骤
将3个正方形钢盘分别置于试验空间水平地面不同位置上。打开钢盘上的盖子使三乙基铝自燃，自燃10s后，手动启动灭火系统。
灭火试验应由专人操作，操作者应穿戴防护措施。
灭火剂喷射结束后，静置30min，记录试验结果。
7.37 干粉剩余率试验
按设计要求向干粉贮存容器内加入定量干粉灭火剂并记录其质量，驱动气体瓶组、启动气体瓶组或干粉贮存容器内充装压力均符合设计要求。将各部件按设计要求组成灭火系统并使其处于准工作状态。手动启动干粉灭火系统喷放干粉灭火剂，记录增压时间，待系统喷射结束后，称取干粉贮存容器内剩余干粉灭火剂并记录其重量，干粉剩余率按公式（5）计算：
式中：
η——干粉剩余率；
m0——干粉贮存容器内初始充装干粉灭火剂质量，单位为千克(kg)；
m1——喷射结束后，贮存容器内剩余干粉灭火剂质量，单位为千克(kg)。
8检验规则
8.1 检验分类、检验项目和试验程序
8.1.1 型式检验
8.1.1.1 有下列情况之一时，应进行型式检验；
a）新产品或老产品转厂生产的试制定型鉴定；
b）产品的设计、结构、材料、零部件、元器件、生产工艺、生产条件等发生改变，可能影响产品质量；
c）产品标准规定的技术要求发生变化；
d）停产一年及以上恢复生产；
e）产品质量监督部门提出进行型式检验要求；
f）其他通过型式检验才能证明产品质量的情况。

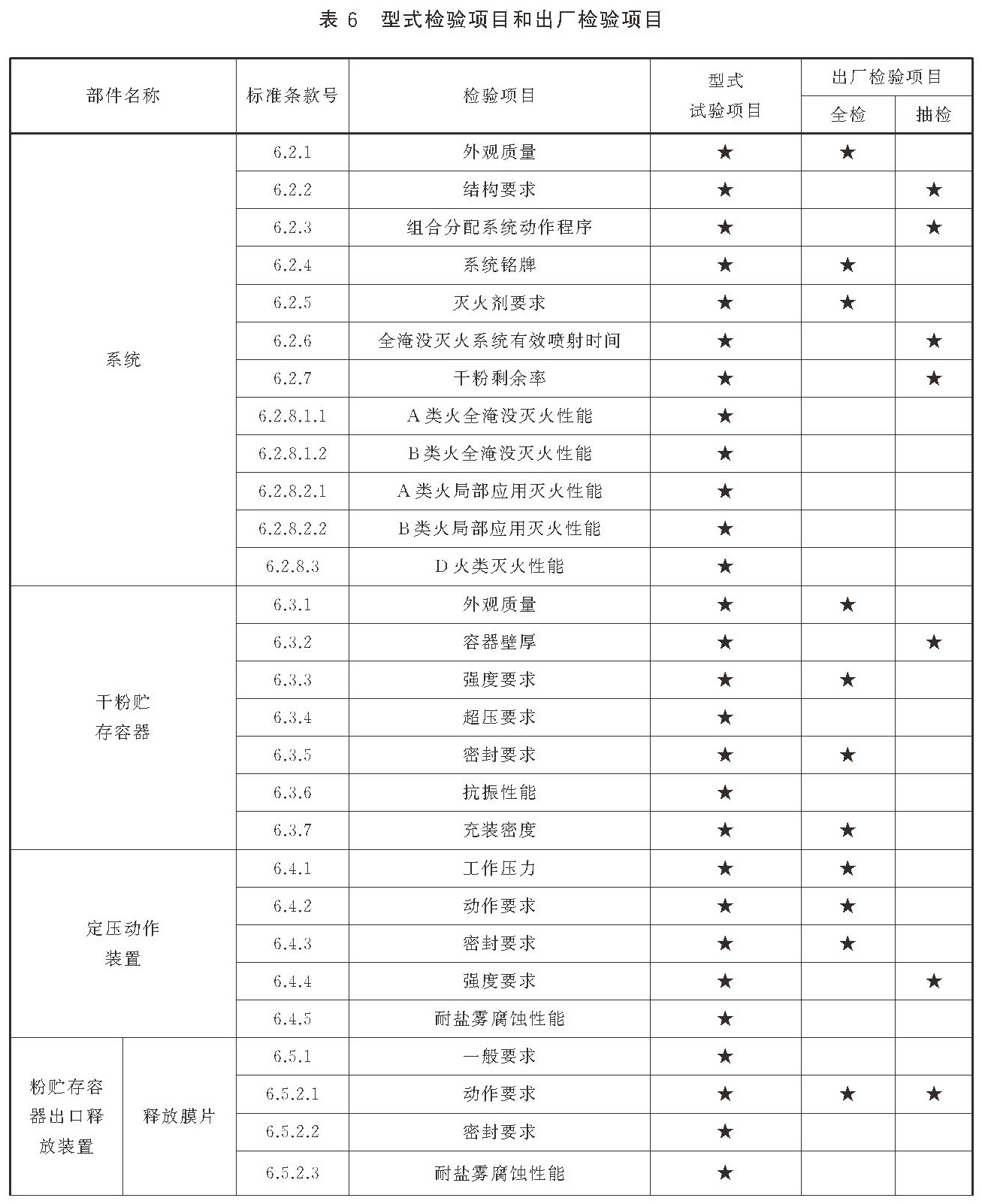

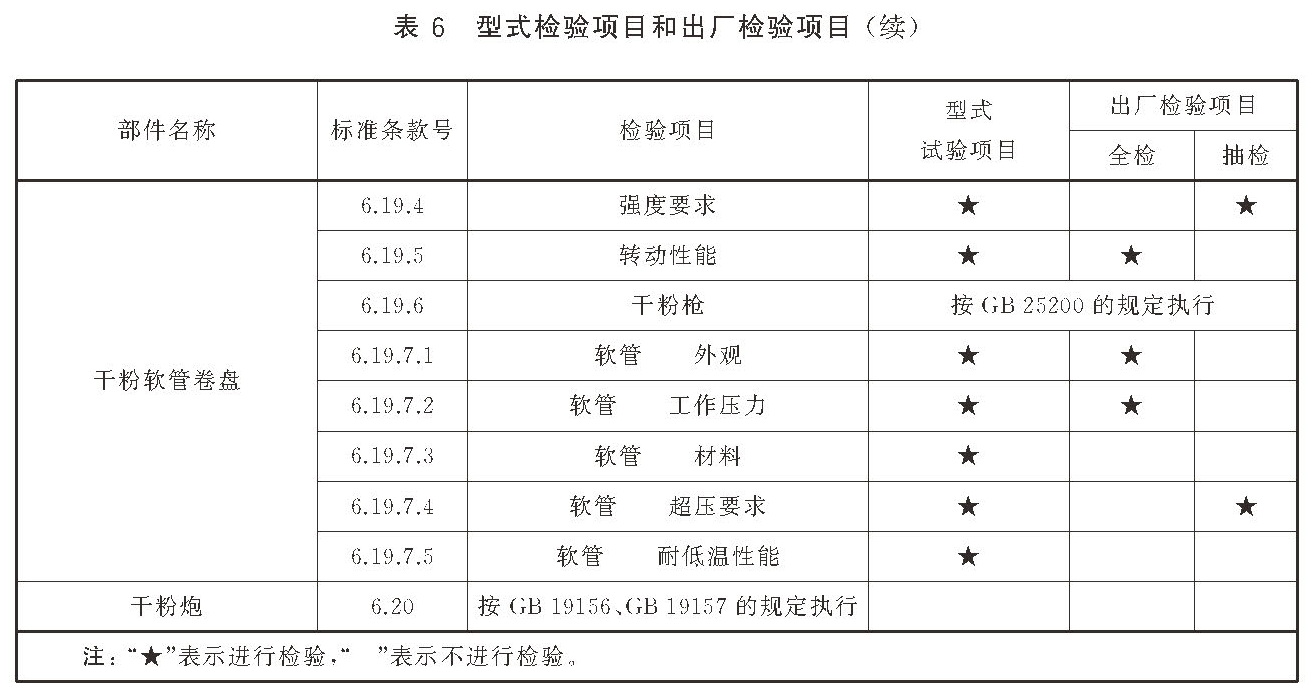

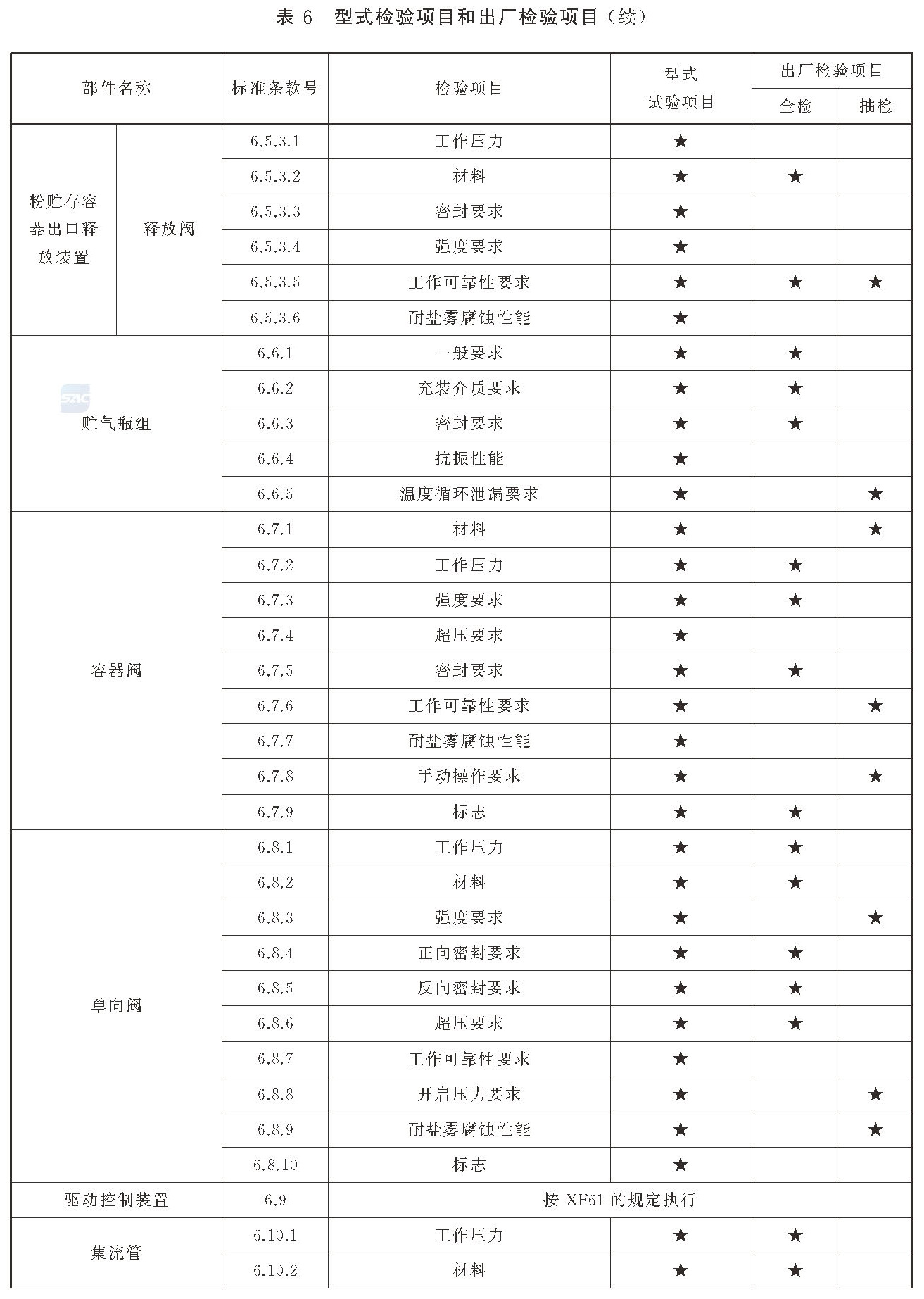

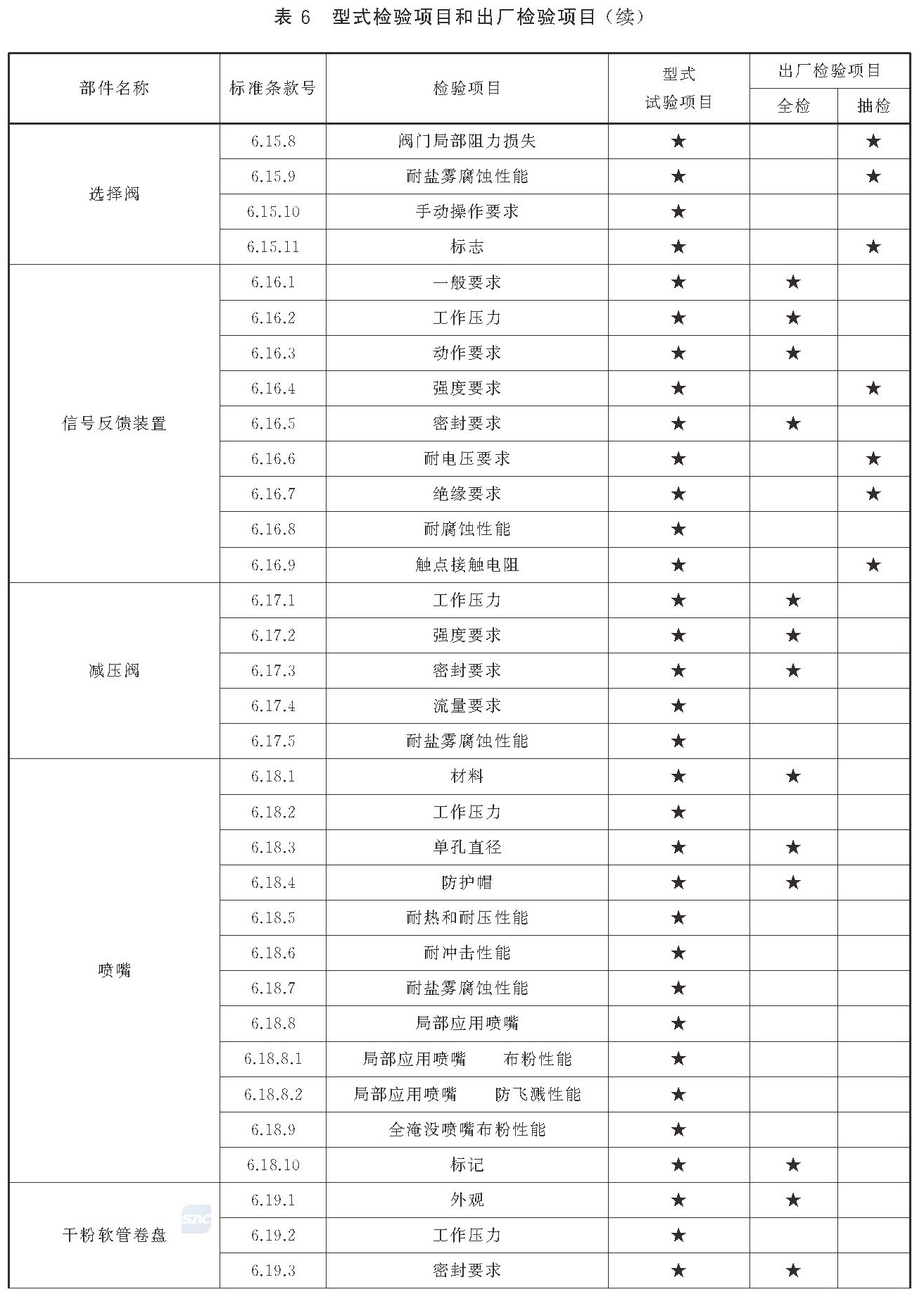

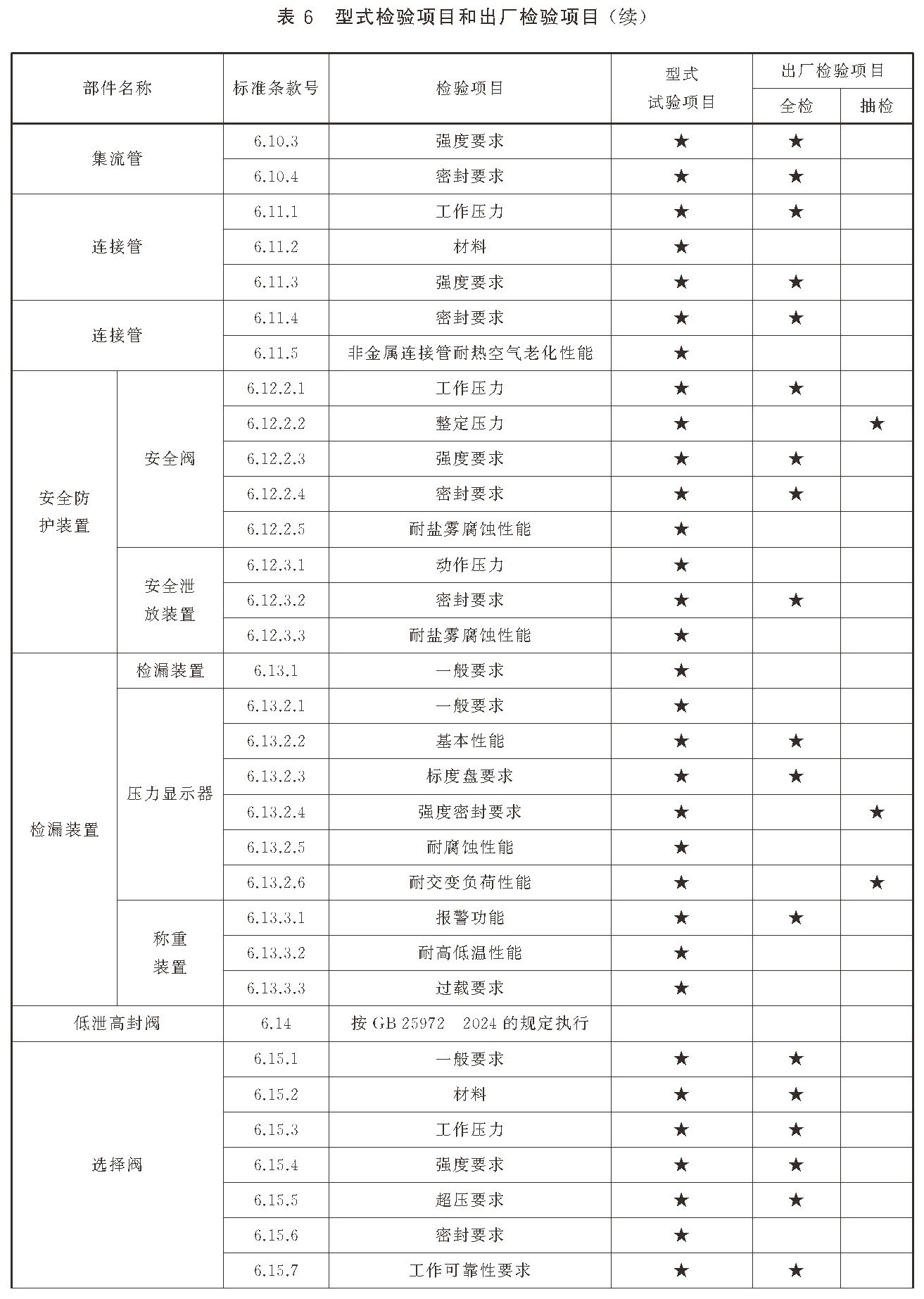

8.1.1.2 产品型式检验项目应按表6的规定进行。
8.1.2 出厂检验
产品出厂检验项目不应少于表6规定的项目。
8.1.3 试验程序
试验程序按附录A～附录V的规定。
8.2 抽样方法
部件采用随机抽样，系统由随机抽取的部件样品组装构成。
8.3 样品数量
8.3.1 型式检验
部件的抽样基数不应少于附录A～附录V规定的样品数量的5倍。部件采用一次性随机抽样，系统由随机抽取的部件样品组装构成。
8.3.2 出厂检验
部件的抽样基数由生产单位根据实际生产量自定，系统由随机抽取的部件样品组装构成。样品数量结合表6和附录A～附录V的要求确定。
8.4 检验结果判定
系统和部件全部合格，该产品为合格；系统和部件若出现不合格，则该产品为不合格。
9使用说明书编写要求
使用说明书应按GB/T 9969进行编写，应至少包括下列内容：
a）系统简介（主要是工作原理）；
b）系统主要性能参数；
c）系统示意图；
d）系统操作程序；
e）部件的名称、型号规格、主要性能参数、安装使用及维护说明、注意事项；
f）灭火剂灌装方法；
g）售后服务；
h）制造单位名称、地址、联系方式。
附录A（规范性）系统试验程序及样品数量
A.1 试验程序说明
A.1.1 试验序号
试验序号如下：
1——外观质量（6.2.1）；
2——结构要求（6.2.2）；
3——组合分配系统动作程序（6.2.3）；
4——系统铭牌（6.2.4）；
5——灭火剂要求（6.2.5）；
6——全淹没灭火系统有效喷射时间（6.2.6）；
7——干粉剩余率（6.2.7）；
8——灭火性能（6.2.8）。
A.1.2 说明
A.1.1规定的试验序号在图A.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
A.2 试验程序图

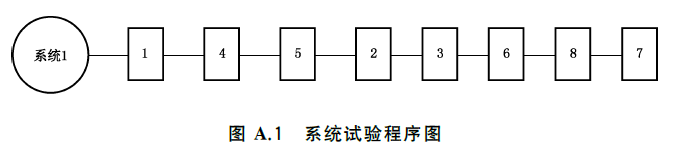

试验程序图如图A.1所示。
附录B（规范性）干粉贮存容器试验程序及样品数量
B.1 试验程序说明
B.1.1 试验序号
试验序号如下：
1——外观质量（6.3.1）；
2——容器壁厚（6.3.2）；
3——强度要求（6.3.3）；
4——超压要求（6.3.4）；
5——密封要求（6.3.5）；
6——抗振性能（6.3.6）；
7——充装密度（6.3.7）。
B.1.2 说明
B.1.1规定的试验序号在图B.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

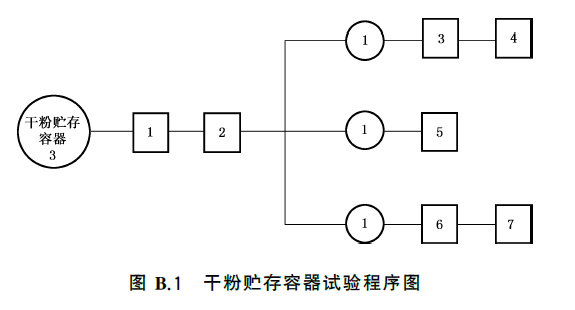

B.2 试验程序图
试验程序图如图B.1所示。
附录C（规范性）定压动作装置试验程序及样品数量
C.1 试验程序说明
C.1.1 试验序号
试验序号如下：
1——工作压力（6.4.1）；
2——动作要求（6.4.2）；
3——密封要求（6.4.3）；
4——强度要求（6.4.4）；
5——耐盐雾腐蚀性能（6.4.5）。
C.1.2 说明
C.1.1规定的试验序号在图C.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
C.2 试验程序图

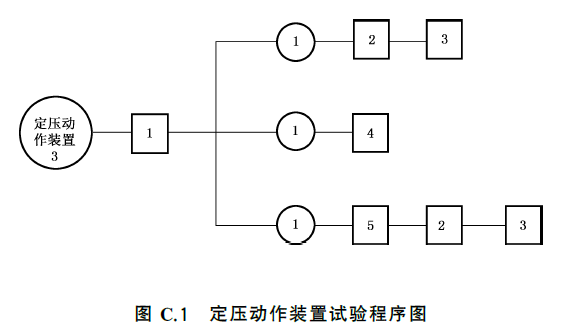

试验程序图如图C.1所示。
附录D（规范性）释放膜片试验程序及样品数量
D.1 试验程序说明
D.1.1 试验序号
试验序号如下：
1——动作要求（6.5.2.1）；
2——密封要求（6.5.2.2）；
3——耐盐雾腐蚀性能（6.5.2.3）。
D.1.2 说明
D.1.1规定的试验序号在图D.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

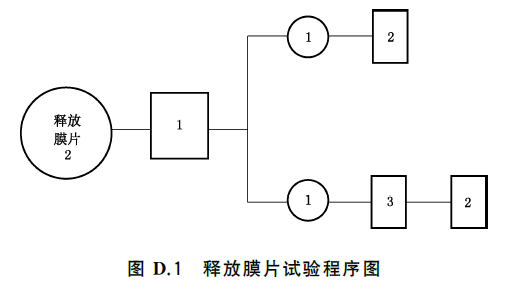

D.2 试验程序图
试验程序图如图D.1所示。
附录E（规范性）释放阀试验程序及样品数量
E.1 试验程序说明
E.1.1 试验序号
试验序号如下：
1——工作压力（6.5.3.1）；
2——材料（6.5.3.2）；
3——密封要求（6.5.3.3）；
4——强度要求（6.5.3.4）；
5——工作可靠性要求（6.5.3.5）；
6——耐盐雾腐蚀性能（6.5.3.6）。
E.1.2 说明
E.1.1规定的试验序号在图E.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

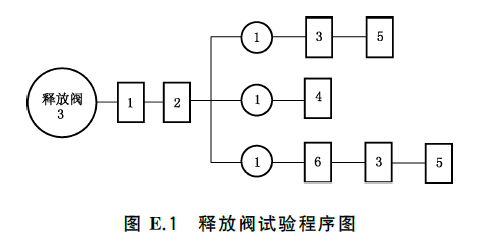

E.2 试验程序图
试验程序图如图E.1所示。
附录F（规范性）贮气瓶组试验程序及样品数量
F.1 试验程序说明
F.1.1 试验序号
试验序号如下：
1——一般要求（6.6.1）；
2——充装介质要求（6.6.2）；
3——密封要求（6.6.3）；
4——抗振性能（6.6.4）；
5——温度循环泄漏要求（6.6.5）。
F.1.2 说明
F.1.1规定的试验序号在图F.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
F.2 试验程序图

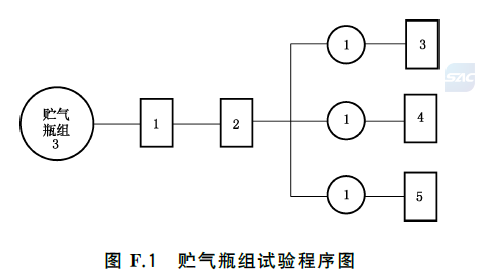

试验程序图如图F.1所示。
附录G（规范性）容器阀试验程序及样品数量
G.1 试验程序说明
G.1.1 试验序号
试验序号如下：
1——材料（6.7.1）；
2——工作压力（6.7.2）；
3——强度要求（6.7.3）；
4——超压要求（6.7.4）；
5——密封要求（6.7.5）；
6——工作可靠性要求（6.7.6）；
7——耐盐雾腐蚀性能（6.7.7）；
8——手动操作要求（6.7.8）；
9——标志（6.7.9）。
G.1.2 说明
G.1.1规定的试验序号在图G.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

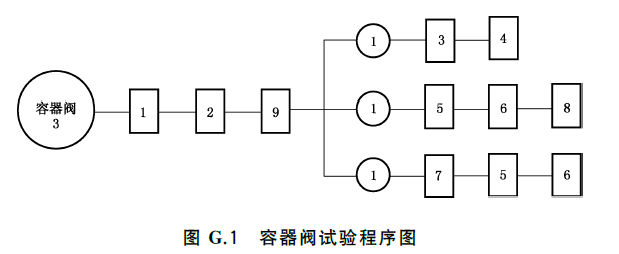

G.2 试验程序图
试验程序图如图G.1所示。
附录H（规范性）单向阀试验程序及样品数量
H.1 试验程序说明
H.1.1 试验序号
试验序号如下：
1——标志（6.8.10）；
2——工作压力（6.8.1）；
3——材料（6.8.2）；
4——强度要求（6.8.3）；
5——正向密封要求（6.8.4）；
6——反向密封要求（6.8.5）；
7——超压要求（6.8.6）；
8——工作可靠性要求（6.8.7）；
9——开启压力要求（6.8.8）；
10——耐盐雾腐蚀性能（6.8.9）。
H.1.2 说明
H.1.1规定的试验序号在图H.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
H.2 试验程序图

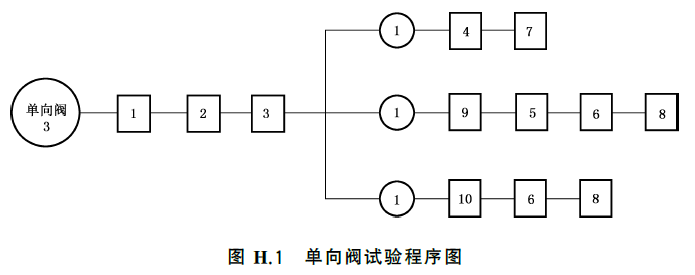

试验程序图如图H.1所示。
附录I（规范性）驱动装置试验程序及样品数量
驱动装置试验程序及样品数量按照XF 61的规定。
附录J（规范性）集流管试验程序及样品数量
J.1 试验程序说明
J.1.1 试验序号
试验序号如下：
1——工作压力（6.10.1）；
2——材料（6.10.2）；
3——强度要求（6.10.3）；
4——密封要求（6.10.4）。
J.1.2 说明
J.1.1规定的试验序号在图J.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
J.2 试验程序图

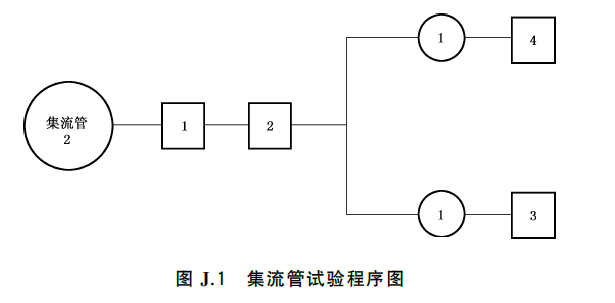

试验程序图如图J.1所示。
附录K（规范性）连接管试验程序及样品数量
K.1 试验程序说明
K.1.1 试验序号
试验序号如下：
1——工作压力（6.11.1）；
2——材料（6.11.2）；
3——强度要求（6.11.3）；
4——密封要求（6.11.4）；
5——非金属连接管耐热空气老化性能（6.11.5）。
K.1.2 说明
K.1.1规定的试验序号在图K.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

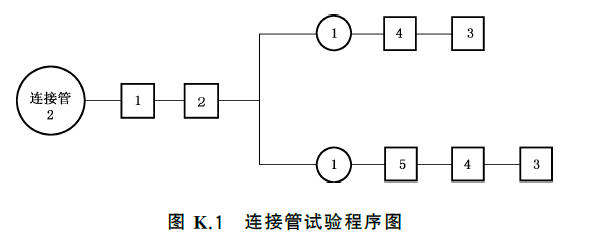

K.2 试验程序图
试验程序图如图K.1所示。
附录L（规范性）安全阀试验程序及样品数量
L.1 试验程序说明
L.1.1 试验序号
试验序号如下：
1——工作压力（6.12.2.1）；
2——整定压力（6.12.2.2）；
3——强度要求（6.12.2.3）；
4——密封要求（6.12.2.4）；
5——耐盐雾腐蚀性能（6.12.2.5）。
L.1.2 说明
L.1.1规定的试验序号在图L.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

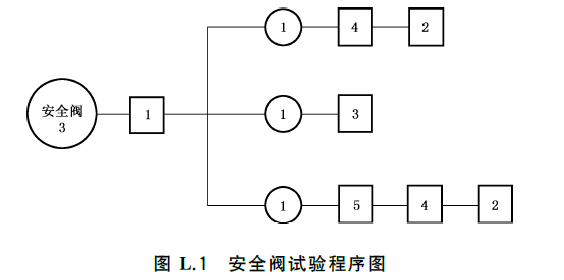

L.2 试验程序图
试验程序图如图L.1所示。
附录M（规范性）安全泄放装置试验程序及样品数量
M.1 试验程序说明
M.1.1 试验序号
试验序号如下：
1——动作压力（6.12.3.1）；
2——密封要求（6.12.3.2）；
3——盐雾腐蚀要求（6.12.3.3）。
M.1.2 说明
M.1.1规定的试验序号在图M.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

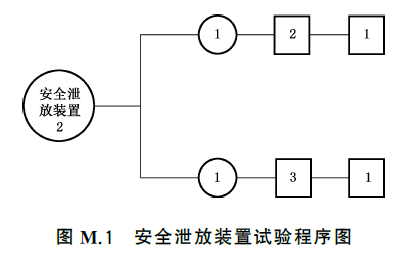

M.2 试验程序图
试验程序图如图M.1所示。
附录N（规范性）压力显示器试验程序及样品数量
N.1 试验程序说明
N.1.1 试验序号
试验序号如下：
1——基本性能（6.13.2.2）；
2——标度盘要求（6.13.2.3）；
3——密封性能（6.13.2.4）
4——强度要求（6.13.2.4）；
5——超压要求（6.13.2.4）；
6——耐盐雾腐蚀性能（6.13.2.5）；
7——耐交变负荷性能（6.13.2.6）。
N.1.2 说明
N.1.1规定的试验序号在图N.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

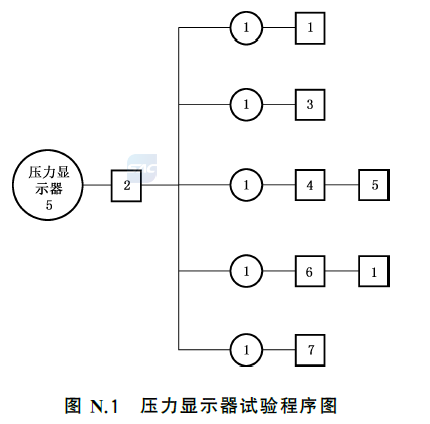

N.2 试验程序图
试验程序图如图N.1所示。
附录O（规范性）称重装置试验程序及样品数量
O.1 试验程序说明
O.1.1 试验序号
试验序号如下：
1-报警功能（6.13.3.1）；
2-耐高低温性能（6.13.3.2）；
3–过载要求（6.13.3.3）。
O.1.2 说明

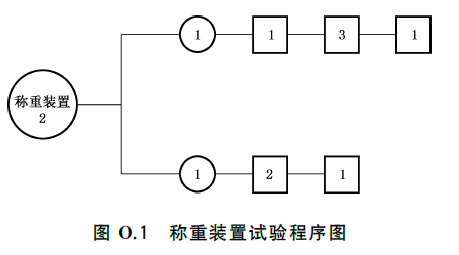

O.1.1规定的试验序号在图O.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
O.2 试验程序图
试验程序图如图O.1所示。
附录P（规范性）低泄高封阀试验程序及样品数量
低泄高封阀试验程序及样品数量按照GB 25972-2024的规定。
附录Q（规范性）选择阀试验程序及样品数量
Q.1 试验程序说明
Q.1.1 试验序号
试验序号如下：
1——一般要求（6.15.1）；
2——标志（6.15.11）；
3——材料（6.15.2）；
4——工作压力（6.15.3）；
5——强度要求（6.15.4）；
6——超压要求（6.15.5）；
7——密封要求（6.15.6）；
8——工作可靠性要求（6.15.7）；
9——阀门局部阻力损失（6.15.8）；
10——耐盐雾腐蚀性能（6.15.9）；
11——手动操作要求（6.15.10）。
Q.1.2 说明
Q.1.1规定的试验序号在图Q.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

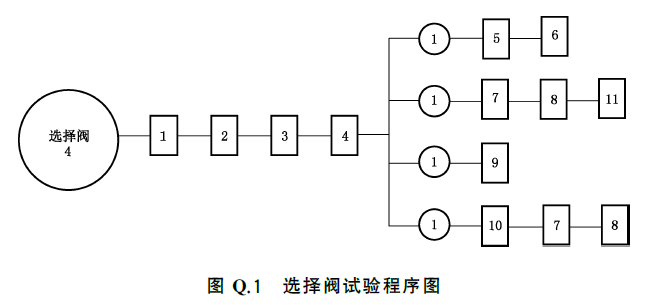

Q.2 试验程序图
试验程序图如图Q.1所示。
附录R（规范性）信号反馈装置试验程序及样品数量
R.1 试验程序说明
R.1.1 试验序号
试验序号如下：
1——一般要求（6.16.1）；
2——工作压力（6.16.2）；
3——动作要求（6.16.3）；
4——强度要求（6.16.4）；
5——密封要求（6.16.5）；
6——耐电压性能（6.16.6）；
7——绝缘要求（6.16.7）；
8——耐盐雾腐蚀性能（6.16.8）；
9——触点接触电阻（6.16.9）。
R.1.2 说明
R.1.1规定的试验序号在图R.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
R.2 试验程序图

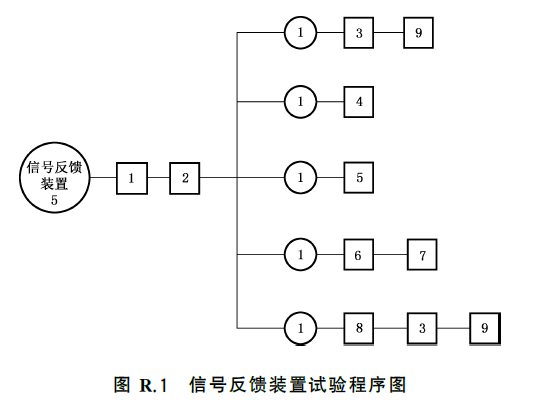

试验程序图如图R.1所示。
附录S（规范性）减压阀试验程序及样品数量
S.1 试验程序说明
S.1.1 试验序号
试验序号如下：
1——工作压力（6.17.1）；
2——强度要求（6.17.2）；
3——密封要求（6.17.3）；
4——流量要求（6.17.4）；
5——耐盐雾腐蚀性能（6.17.5）。
S.1.2 说明
S.1.1规定的试验序号在图S.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

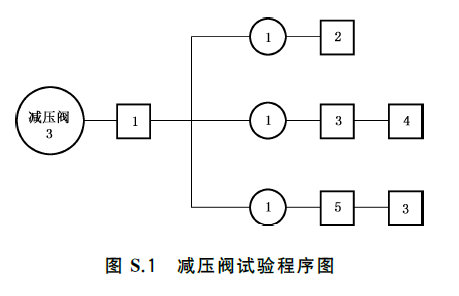

S.2 试验程序图
试验程序图如图S.1所示。
附录T（规范性）喷嘴试验程序及样品数量
T.1 试验程序说明
T.1.1 试验序号
试验序号如下：
1——标记（6.18.10）；
2——材料（6.18.1）；
3——工作压力（6.18.2）；
4——单孔直径（6.18.3）；
5——防护帽（6.18.4）；
6——耐热和耐压性能（6.18.5）；
7——耐冲击性能（6.18.6）；
8——耐盐雾腐蚀性能（6.18.7）；
9——局部应用喷嘴——布粉性能（6.18.8.1）；
10——局部应用喷嘴——防飞溅性能（6.18.8.2）；
11——全淹没喷嘴布粉性能（6.18.9）。
T.1.2 说明
T.1.1规定的试验序号在图T.1中用方框中的数字表示，圆圈中的数字为试验所需的样品数。

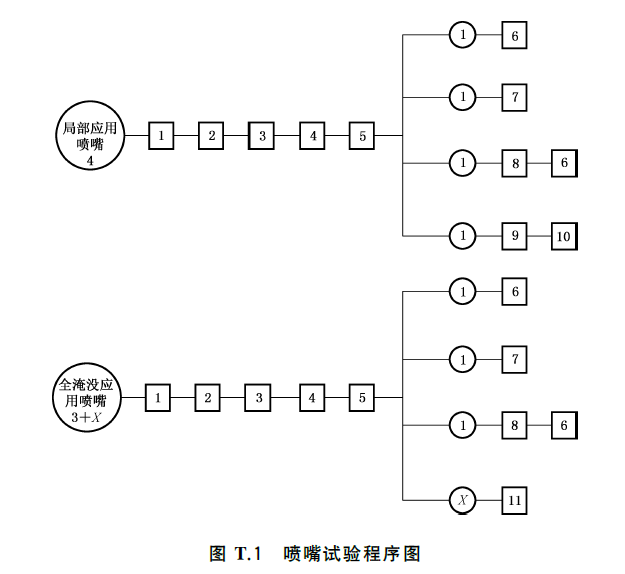

T.2 试验程序图
试验程序图如图T.1所示。
附录U（规范性）干粉软管卷盘试验程序及样品数量
U.1 试验程序说明
U.1.1 试验序号
试验序号如下：
1——外观（6.19.1）；
2——工作压力（6.19.2）；
3——密封要求（6.19.3）；
4——强度要求（6.19.4）；
5——转动性能（6.19.5）；
6——干粉枪（6.19.6.1）；
7——软管——外观（6.19.7.1）；
8——软管——工作压力（6.19.7.2）；
9——软管——材料（6.19.7.3）；
10——软管——超压要求（6.19.7.4）；
11 软管 耐低温性能（6.19.7.5）。
U.1.2 说明
U.1.1规定的试验序号在图U.1、图U.2中用方框中的数字表示，圆圈中的数字为试验所需的样品数。
U.2 试验程序图

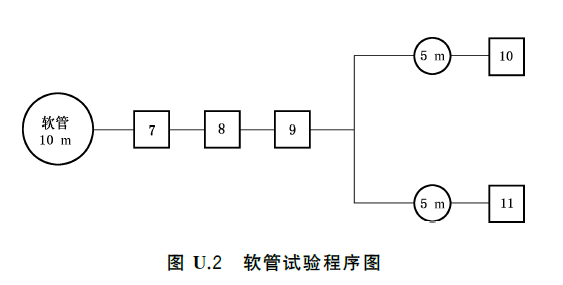

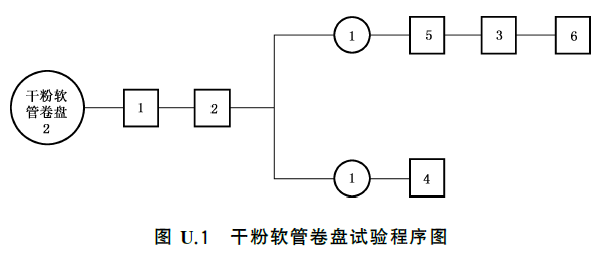

试验程序图如图U.1、图U.2所示。
附录V（规范性）干粉炮试验程序及样品数量
干粉炮试验程序及样品数量按照GB 19156和GB 19157的规定。
本站除声明原创之外均来自网络，旨在传递更多消防常识，如有倾权，联系删除。发布者：就爱消防网，本文地址：https://ixiaofang.com/14013.html
