中华人民共和国国家标准
液化石油气钢瓶
Liquefied petroleum steel gas cylinders
GB 5842-2023
2023-11-27发布
2023-12-01实施
国家市场监督管理总局
国家标准化管理委员会
本文件按照GB／T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替 GB／T 5842-2022《液化石油气钢瓶》，与GB／T 5842-2022相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了气瓶型号的表示方法（见5.1，2022年版的5.1）；
b）删除和更改了部分气瓶型号，增加了允许充装量的型号参数，将改型序号由罗马字母改为汉字。增加了护罩和底座直径尺寸，增加了YSP118／49.5和YSP118／液／49.5型号的气瓶不应设置在所服务建筑的室内，其他型号气瓶不应设置在人员密集场所室内的要求（见5.2，2022年版的5.2）；
c）更改了气液双相气瓶的结构型式，从气液双相瓶更改为单液相瓶（见5.3，2022年版的5.3）；
d）更改了气瓶瓶阀座规格的要求，并增加了瓶阀座尺寸的要求（见7.3.4，2022年版的7.3.4）；
e）增加了气瓶水压试验结果的保存要求（见9.2.2.3）；
f）增加了型式试验项目并更改了重新进行型式试验的要求（见9.6.1，2022年版的9.6.1）；
g）增加了液相瓶在上封头内凹压印“液”字的要求（见10.1.2）；
h）更改了钢印字深度为不小于0.7mm（见10.1.3，2022年版的10.1.3）；
i）更改了气瓶可追溯系统的相关要求（见10.1.4和10.1.5，2022年版的10.1.4）；
j）删除了小于12L的气瓶用2位数字表达的要求（见2022年版的10.1.5）；
k）删除了粘贴有关安全使用提示的要求（见2022年版的10.1.6）；
l）增加了气瓶电子识读标志记录的要求（见10.1.7）；
m）更改了气瓶颜色要求，将气瓶颜色规定为两种（见10.2.2，2022年版的10.2.2）；
n）增加了出厂电子识读标识的相关要求（见10.4.2，2022年版的10.1.4）；
o）更改了附录A的相关表述，并修改附录A为规范性附录（见附录A，2022年版的附录A）；
p）增加了规范性附录B“气瓶可追溯唯一性瓶号编制规则”（见附录B）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由国家市场监督管理总局提出并归口。
本文件及其所代替文件的历次版本发布情况为：
——1986年发布为GB 5842-1986，1996年第一次修订；
——2006年第二次修订时，并入了GB15380-2001《小容积液化石油气钢瓶》的内容（GB 15380-2001的历次版本发布情况为：GB 15380-1994）；
——2022年为第三次修订；
——本次为第四次修订。
1 范围
本文件规定了液化石油气钢瓶（以下简称气瓶）的型式、型号和基本参数、材料、设计、制造、试验方法和检验规则、标志、包装、涂敷、贮运和出厂文件等要求。
本文件适用于在正常环境温度（-40℃～60℃）下使用的、公称工作压力为2.1 MPa、公称容积不大于150L、可重复盛装符合GB11174的液化石油气的气瓶。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150.3 压力容器 第3部分：设计
GB/T 222 钢的成品化学成分允许偏差
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差
GB/T 2651 金属材料焊缝破坏性试验 横向拉伸试验
GB/T 2653 焊接接头弯曲试验方法
GB/T 6653 焊接气瓶用钢板和钢带
GB/T 7144 气瓶颜色标志
GB 7512 液化石油气瓶阀
GB/T 8335 气瓶专用螺纹
GB/T 9251 气瓶水压试验方法
GB/T 9252 气瓶压力循环试验方法
GB/T 12137 气瓶气密性试验方法
GB/T 13005 气瓶术语
GB/T 15385 气瓶水压爆破试验方法
GB/T 17925 气瓶对接焊缝X射线数字成像检测
GB/T 33209 焊接气瓶焊接工艺评定
GB/T 35208 自闭式液化石油气瓶阀
CJ/T 33 液化石油气钢瓶热处理工艺评定
NB/T 47013.2 承压设备无损检测 第2部分：射线检测
TSG 23 气瓶安全技术规程
3 术语和定义
GB/T 13005界定的以及下列术语和定义适用于本文件。
3.1 允许充装量 allowable filling weight
允许充装的最大液化石油气重量。
3.2 气瓶可追溯唯一性瓶号 cylinder number for traceability
具有唯一性和可追溯性的气瓶产品编号。
4 符号

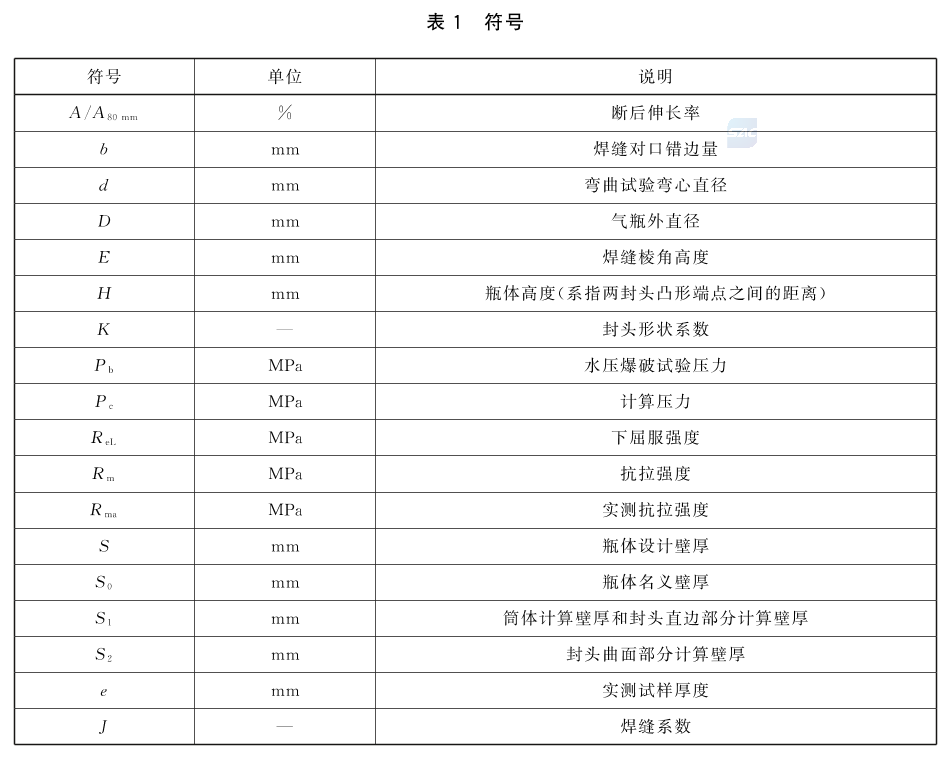

下列符号适用于本文件（见表1）。
5 型式、型号和基本参数
5.1 型号的表示方法

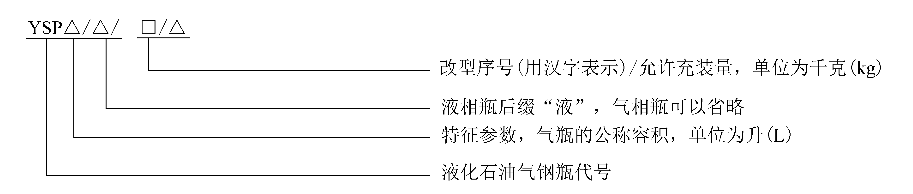

气瓶型号表示方法如下：
注：改型序号用来表示YSP系列中某一型号气瓶的结构、供气方式等发生了改变；如无改变，改型序号可不标注。
示例1：YSP35.5／14.8表示公称容积35.5L、允许充装液化石油气重量14.8kg的气瓶。
示例2：YSP23.9／壹／10表示公称容积23.9L、允许充装液化石油气重量10kg第一次改型的气瓶。
示例3：YSP118／液／49.5表示公称容积118L、允许充装液化石油气重量49.5kg的液相气瓶。
5.2 型号和参数

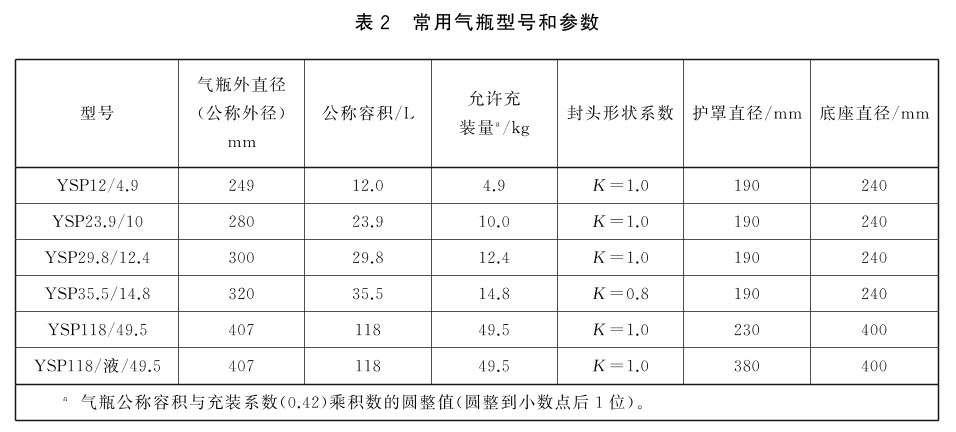

气瓶应按照表2的规格进行设计和制造。YSP118／49.5和YSP118／液／49.5型号的气瓶不应设置在所服务建筑的室内，其他型号气瓶不应设置在人员密集场所室内。
5.3 结构型式

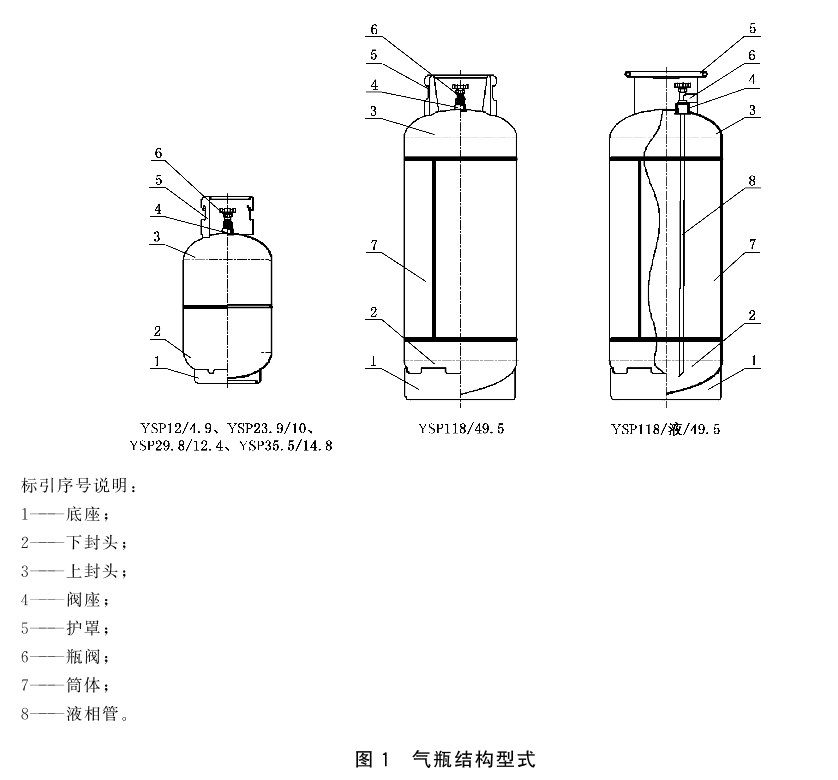

气瓶的结构型式见图1。
6 材料
6.1 一般规定
6.1.1 气瓶主体（指筒体、封头等受压元件）材料，应具有良好的延展性和焊接性能；且应附带有材料质量证明书原件或者电子版二维码材料质量证明书。
6.1.2 气瓶制造单位应对主体材料按炉、罐号进行化学成分验证分析，按批号验证力学性能，经验证合格的材料应做材料标记。验证分析结果：化学成分应符合表3的规定；力学性能应符合6.3.1的规定。化学成分允许偏差应符合GB／T 222的规定。
6.1.3 焊在气瓶主体上的所有附件，应采用与主体材料焊接性能相适应的材料。
6.1.4 所采用的焊接材料焊成的焊缝，其抗拉强度不应低于母材抗拉强度规定值的下限。
6.1.5 材料（包括焊接材料）应符合相应标准的规定。
6.2 化学成分

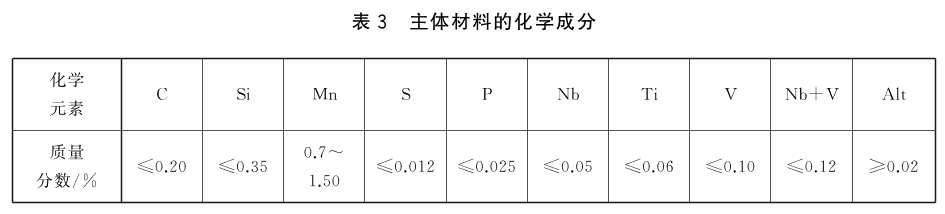

主体材料的化学成分（质量分数）应符合表3的规定。
6.3 力学性能
6.3.1 主体材料的力学性能应符合GB／T6653的规定。
6.3.2 主体材料的屈强比（ReL／Rm）：当材料抗拉强度≥490 MPa时，ReL／Rm应≤0.85，当材料抗拉强度＜490 MPa时，ReL／Rm应≤0.75。
7 设计
7.1 一般规定
7.1.1 气瓶的设计文件应通过设计文件鉴定。监管部门有要求时，气瓶制造企业应重新申请设计文件鉴定。
7.1.2 气瓶瓶体由两部分组成时，应只有一条环焊缝，采用锁底接头装配；气瓶瓶体由三部分组成时，应有两条环焊缝和一条纵焊缝（纵焊缝不应有永久衬板），封头和筒体采用锁底接头装配。
7.1.3 设计计算气瓶受压元件壁厚时，材料的强度参数应采用下屈服强度（ReL）。
7.1.4 气瓶封头形状应为椭圆形。
7.2 瓶体壁厚计算
7.2.1 筒体计算壁厚和封头直边部分计算壁厚（S1）按公式（1）计算。
式中：
Pc——计算压力，取Pc＝3.2 MPa；
J——焊缝系数，有纵向焊缝取J＝0.9，无纵向焊缝取J＝1.0；
材料的下屈服强度应选用标准规定屈服强度的最小值。
材料的下屈服强度应选用标准规定屈服强度的最小值。
7.2.2 封头曲面部分计算壁厚（S2）按公式（2）计算。
式中，材料的下屈服强度应选用标准规定屈服强度的最小值。
7.2.3 YSP118／49.5和YSP118／液／49.5规格的筒体和封头设计壁厚分别按照公式（1）和公式（2）计算；其他规格瓶体设计壁厚（S）取公式（1）和公式（2）计算结果中的较大值。
7.2.4 瓶体设计壁厚除满足按照公式（1）和公式（2）的计算结果要求外，还应满足按公式（3）的计算结果要求，且不应小于1.5mm。
7.2.5 气瓶筒体和封头的名义壁厚应相等。确定名义壁厚（S。）时应注意钢板的厚度负偏差和工艺减薄量。
7.3 附件
7.3.1 附件的设计应便于焊接和检验。
7.3.2 气瓶应配有用于保护瓶阀的护罩和保持气瓶稳定的底座，护罩和底座应焊接在瓶体上。护罩和底座的结构形状及其与气瓶的连接应防止积液并具有足够的强度和刚度，护罩应上端边缘制成圆弧状，底座应有通风孔和排液孔。
7.3.3 气瓶选用的瓶阀应符合GB7512或GB／T35208的规定，所选型号应在瓶阀型式试验证书覆盖范围内。
7.3.4 气瓶阀座螺纹应与瓶阀螺纹相匹配，并符合GB／T 8335的规定；气相阀座应选用PZ27.8锥螺纹，与气相阀座对应的封头开孔直径应不小于40mm，液相阀座应选用PZ39.0的锥螺纹，与液相阀座对应的封头开孔直径应不小于55mm，液相管内径应不小于14mm。
7.3.5 瓶阀与阀座的螺纹连接应密封，密封材料应与液化石油气介质相容。
7.3.6 不准许在筒体上开孔，封头上开孔应按照GB／T 150.3的要求，需要补强的应进行开孔补强。带有液相管的气瓶，在封头上开孔时，开孔中心线与封头外圆周的投影距离，应在瓶体外直径的30％～35％范围内。
8 制造
8.1 焊接工艺评定
8.1.1 焊接工艺评定按GB／T 33209规定执行。
8.1.2 进行焊接工艺评定的焊工和无损检测人员，应分别符合8.2.1和9.1.2的规定。

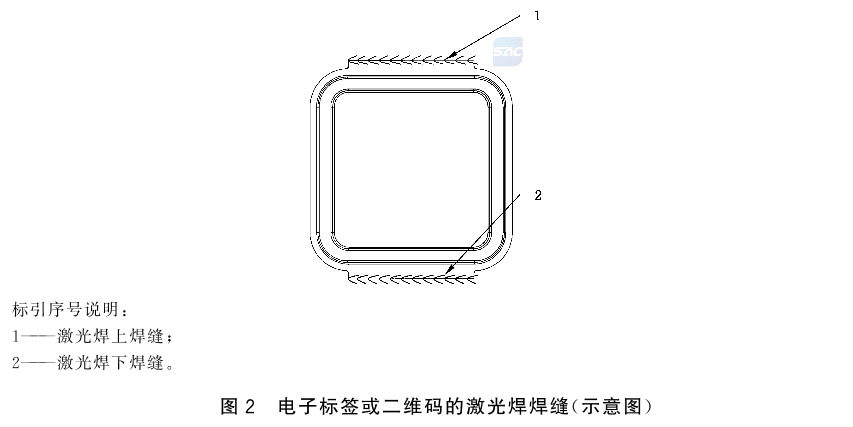

8.1.3 焊接工艺评定的焊缝，应能代表气瓶的受压元件的对接焊缝和角接焊缝。护罩上焊接电子标签或二维码等电子识读标志（见图2）的焊接工艺也应进行评定，评定项目为低倍金相，评定要求焊缝金属、熔合区、热影响区不应有裂纹、未熔合。
8.1.4 焊接工艺评定应在气瓶的瓶体和护罩上进行。
8.1.5 焊接工艺评定的结果，应经过气瓶制造单位技术负责人审查批准，并存入企业的技术档案。
8.2 焊接
8.2.1 焊接气瓶的焊工应持有有效的特种设备资质证书。焊工代号应打在气瓶显著位置或在焊接记录上签字可追溯。
8.2.2 瓶体的对接焊缝和阀座角焊缝均应采用自动焊接方法施焊，护罩上焊接电子标签或二维码等电子识读标志应采用激光焊施焊。
8.2.3 焊接坡口的形状和尺寸，应符合图样的规定。坡口表面应清洁、光滑，不应有裂纹、分层和夹渣等缺陷及其他残留物质。
8.2.4 焊接（包括焊接返修）应在室内进行，相对湿度不应大于90％。
8.2.5 施焊时，不应在非焊接处引弧，纵焊缝应有引弧板和熄弧板，板长不应小于100mm。去除引、熄弧板时，不应敲击，应采用切除的方法，切除处应磨平。
8.3 焊缝
8.3.1 瓶体的对接焊缝和阀座角焊缝应焊透。
8.3.2 焊缝的外观应符合下列规定：
a）焊缝和热影响区不应有裂纹、气孔、弧坑、夹渣和未熔合等缺陷；
b）瓶体的焊缝不应咬边，瓶体附件的焊缝在瓶体一侧不应咬边；
c）焊缝表面不应有凹陷或不规则的突变；
d）焊缝两侧的飞溅物应清除干净；
e）瓶体对接焊缝的余高为0mm～2.5mm；同一焊缝最宽最窄处之差应不大于4mm；
f）当图样无规定时，角焊缝的焊脚高度不应小于焊接件中较薄者的厚度，其几何形状应圆滑过渡至母材表面。
8.4 焊缝的返修
8.4.1 焊缝返修应有经评定合格的返修工艺，并应严格执行。
8.4.2 对接焊缝返修处应重新进行外观和射线检查并合格。
8.4.3 焊缝同一部位的返修次数应不超过1次。
8.4.4 返修部位应记入产品生产检验记录。
8.5 筒体
8.5.1 筒体由钢板卷焊而成时，钢板的轧制方向应与筒体的环向一致。
8.5.2 筒体焊接成形后应符合下列要求：
a）筒体同一横截面最大最小直径差不大于0.01D；

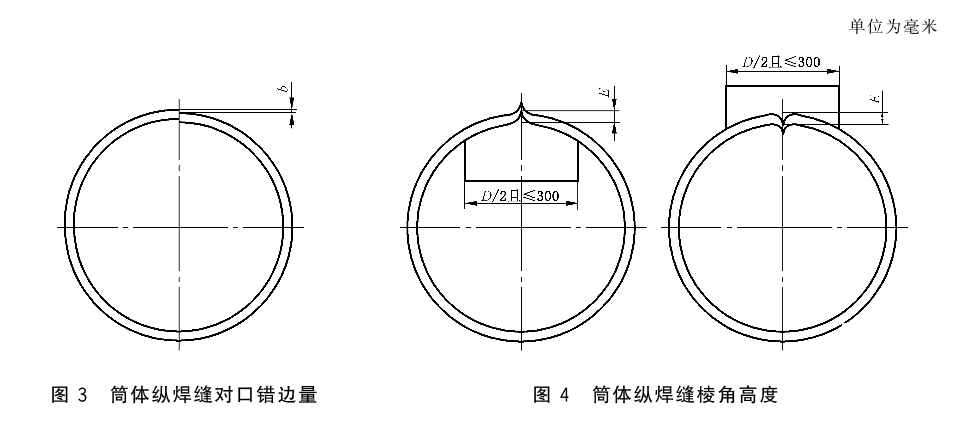

b）筒体纵焊缝对口错边量（b）不大于0.1S0（见图3）；
c）用长度为D／2，且小于或等于300mm的样板测量，筒体纵焊缝棱角高度（E）应不大于0.1S0＋2mm（见图4）。
8.6 封头
8.6.1 封头应用整块钢板制成，封头的拉伸减薄量不应大于拉伸前钢板实测厚度的10％。
8.6.2 封头最小壁厚实测值不应小于瓶体设计壁厚（S）。
8.6.3 封头同一横截面最大最小直径差不应大于2mm，封头的高度偏差为0mm～5mm。
8.6.4 封头直边部分的纵向皱折深度不应大于0.25％D。
8.6.5 未注公差尺寸的极限偏差应符合GB／T1804的规定，具体要求如下：
a）机械加工件不低于m级；
b）非机械加工件不低于c级；
c）长度尺寸不低于v级。
8.7 组装
8.7.1 气瓶瓶体在组装前应进行外观检查。
8.7.2 上下封头或封头与筒体对接环焊缝的对口错边量（b）不大于0.25S0；棱角高度（E）不大于0.1S0＋2mm；检查尺的长度不小于300mm。
8.7.3 附件的装配应符合图样的规定。
8.8 热处理
8.8.1 气瓶在包括瓶体附属结构件全部焊接完成后，应进行整体热处理。热处理装置应保证有效加热区温度分布的均匀性，其有效加热区温度不超过设定温度±25℃，应能自动记录温度、时间、气瓶数量等关键参数，炉内测温点应不少于3个，并且能反映整个有效加热区温度场的温度变化趋势。返修瓶完成焊缝返修后应重新进行热处理。
8.8.2 热处理工艺评定按照CJ／T 33的规定执行；每个热处理工艺评定方案，气瓶数量应不少于4只，其中2只做力学性能试验，另外2只做水压爆破试验。
8.8.2 热处理工艺评定按照CJ／T 33的规定执行；每个热处理工艺评定方案，气瓶数量应不少于4只，其中2只做力学性能试验，另外2只做水压爆破试验。
8.8.3 改变主体材料牌号或板厚规格、改变气瓶结构型式、改变焊接工艺、改变热处理设备、改变热处理方式，应重新进行热处理工艺评定。
相同尺寸、结构和板厚规格，采用相同焊接、相同热处理规范的气瓶，经热处理工艺评定合格后，在以后的生产过程中准许不再进行评定。
9 试验方法和检验规则
9.1 焊缝射线检测
9.1.1 焊缝应采用射线照相（RT）或者射线数字检测（DR）方法进行无损检测。
9.1.2 无损检测按NB／T 47013.2或者GB／T 17925的规定执行。
9.1.3 仅有一条环焊缝的气瓶，应按生产顺序每250只随机抽取1只（不足250只时，也应抽取1只），对环焊缝进行100％射线检测。如不合格，应再抽取2只检测。如仍有1只不合格时，则应逐只检测。
9.1.4 有纵、环焊缝的气瓶，应逐只对气瓶的纵、环焊缝总长度的20％进行射线检测，其中应包括纵、环焊缝的搭接处。
9.1.5 焊缝射线检测后，应按照NB／T 47013.2或GB／T 17925进行评定，射线透照底片质量或图像质量为AB级，焊缝缺陷等级不低于II级为合格。
9.1.6 未经射线检测的焊缝质量应符合9.1.5的规定。
9.2 逐只检验
9.2.1 一般检验
9.2.1.1 使用深度尺对气瓶表面进行检验，气瓶表面不应有深度超过0.5mm的凹陷缺陷以及深度超过0.3mm的划伤、腐蚀和缺陷。
9.2.1.2 使用直尺和游标卡尺对对接焊缝进行检验，焊缝尺寸应符合8.3.2的规定。
9.2.1.3 逐只对气瓶的附件进行查验，选用的附件应符合7.3的规定。
9.2.1.4 使用手电筒探照气瓶内部，气瓶内部应干燥、清洁。
9.2.2 水压试验
9.2.2.1 水压试验在热处理工序完成后进行，水压试验按GB／T 9251规定执行。水压试验装置应能实时自动记录瓶号、试验时间及试验结果，水压试验记录电子档案应保存至少8年。
9.2.2.2 水压试验时，应以每秒不大于0.5MPa的速度缓慢升压至3.2 MPa，并保持不少于30s，气瓶不应有宏观变形和渗漏，压力表不应有肉眼可见的回降。
9.2.2.3 每只气瓶水压试验的现场或视频监检确认文件应至少保存8年。
9.2.3 气密性试验
9.2.3.1 气瓶气密性试验按GB／T 12137的规定执行。
9.2.3.2 气瓶气密性试验应在水压试验合格后进行，气密性试验压力为2.1MPa。
9.2.3.3 试验时向瓶内充装压缩空气，达到试验压力后，浸入水中，保压不少于30s，检查气瓶不应有泄漏现象。
9.2.3.4 进行气密性试验时，应采取有效的安全防护措施，以保证操作人员的安全。
9.2.4 返修
9.2.4.1 如果在水压试验或气密性试验过程中发现瓶体焊缝上有渗漏或泄漏，应按8.4的要求进行返修；若瓶体母材部分有泄漏，应判废，不应返修。
9.2.4.2 气瓶焊缝返修后，应对气瓶重新进行热处理，并应按9.2.2和9.2.3的规定重新进行水压试验和气密性试验。
9.3 批量检验
9.3.1 分批
对相同设计、采用相同牌号材料、采用同一焊接工艺和同一热处理工艺连续生产的同一规格的气瓶进行分批。
气瓶的检验批量应不超过2000只，当同一条生产线连续生产的气瓶不足2000只时，也应按一个批量检验。
9.3.2 试验用瓶
从每批气瓶中抽取力学性能试验用瓶和水压爆破试验用瓶各1只。
9.3.3 力学性能
9.3.3.1 力学性能试验的取样要求如下所列。

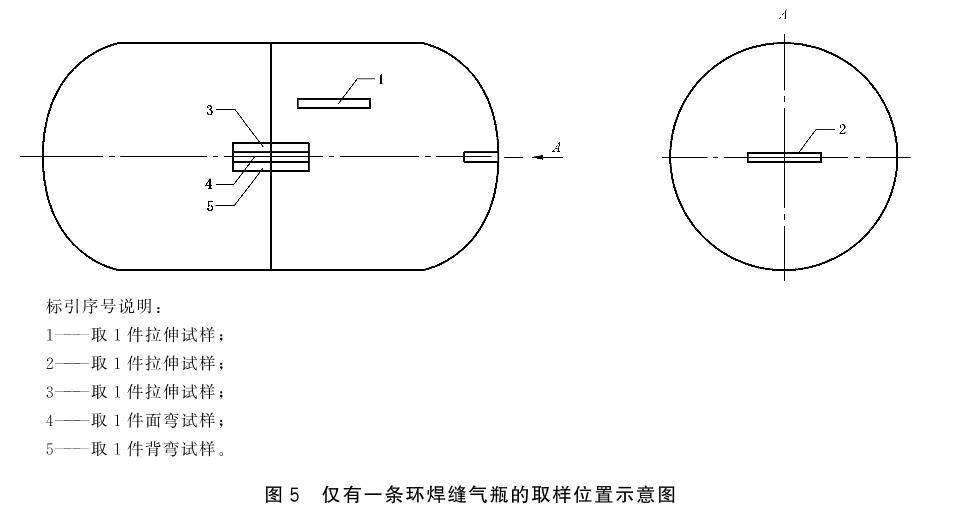

a）仅有一条环焊缝气瓶，应从气瓶封头直边部位切取母材拉伸试样1件，如果直边部位长度不够时，可从封头曲面部位切取。从环焊缝处切取焊接接头的拉伸试样、横向面弯和背弯试样各1件（见图5）。

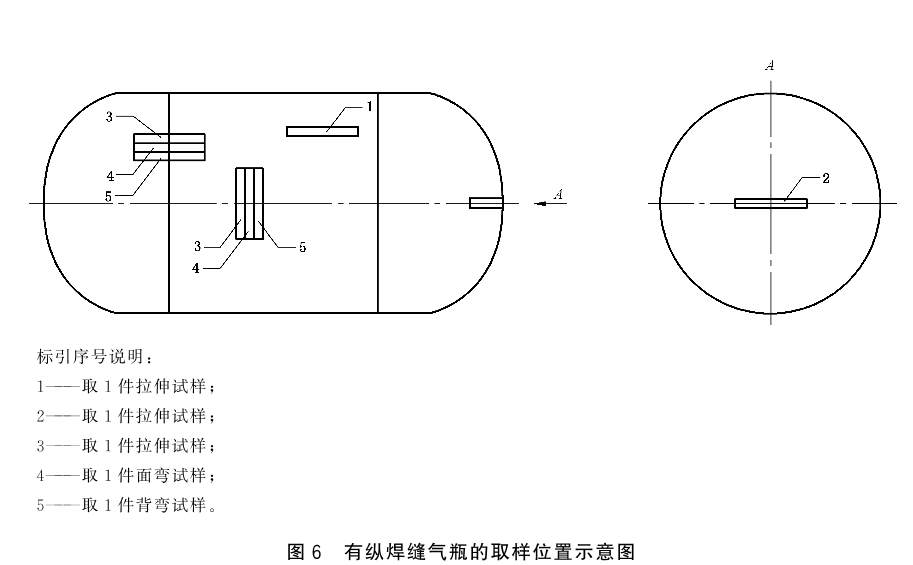

b）有纵、环焊缝的气瓶，应从筒体部分沿纵向切取母材拉伸试样1件，从封头顶部切取母材拉伸试样1件，从纵焊缝上切取拉伸试样，横向面弯、背弯试样各1件，如果环焊缝和纵焊缝的焊接工艺不同，还应在环焊缝上切取同等数量的试样（见图6）。
9.3.3.2 试样上焊缝的正面和背面应采用机械加工方法使之与板面齐平。对不够平整的试样，准许在机械加工前采用冷压法矫平。
9.3.3.3 试样的焊接横断面不应有裂纹、未熔合、未焊透、夹渣和气孔等缺陷。
9.3.3.4 材料拉伸试验要求如下所列。
a）气瓶母材拉伸试验按GB／T 228.1的规定执行。试验结果应同时满足：
1）屈服强度、实测抗拉强度Rma不应低于母材标准规定值的下限，气瓶瓶体的屈强比（ReL／Rma）：当材料抗拉强度≥490 MPa时，ReL／Rma应≤0.85，当材料抗拉强度＜490 MPa时，ReL／Rma应≤0.75；

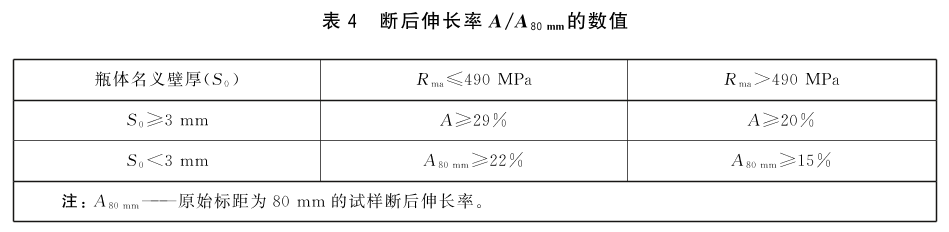

2）试样的断后伸长率应符合表4的规定。
b）气瓶焊接接头拉伸试验按GB／T 2651的规定执行。试样采用该文件规定的带肩板形试样。抗拉强度应不低于母材标准规定值的下限。
9.3.3.5 材料弯曲试验要求如下：
a）焊接接头弯曲试验按GB／T 2653的规定执行；

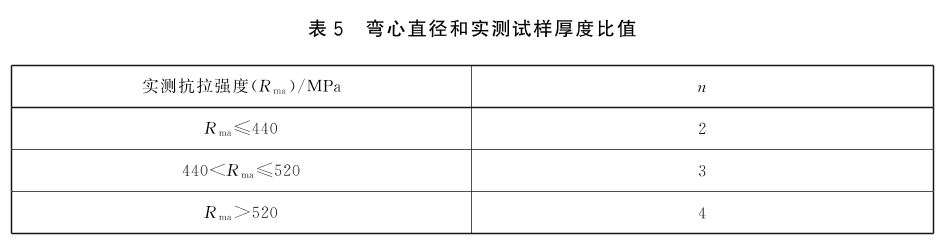

b）弯心直径d和实测试样厚度e之间的比值n应不大于表5的规定值；

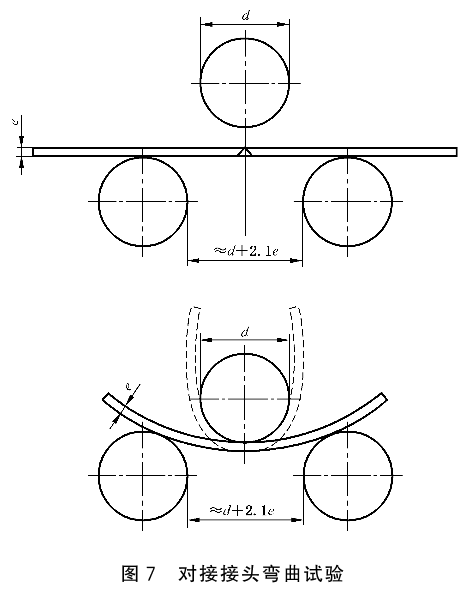

c）弯曲试验中，应使弯心轴线位于焊缝中心，两支持辊的辊面距离应保证试样弯曲时恰好能通过（见图7）；
d）焊接接头试样弯曲180°时应无裂纹，但试样边缘的先期开裂不计。
9.3.4 水压爆破试验
9.3.4.1 气瓶实际爆破安全系数为3.0，即实际水压爆破试验压力Pb，应不小于3倍公称压力，即6.3 MPa。
9.3.4.2 水压爆破试验按GB／T 15385的规定执行。水压爆破试验应采用能自动采集并记录压力、进水量和时间，同时能绘制压力-时间、压力-进水量曲线的试验装置。

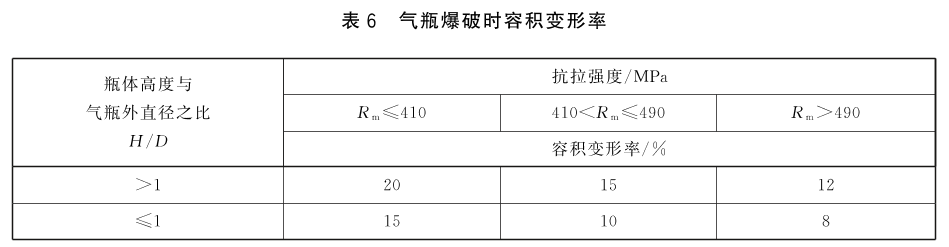

9.3.4.3 气瓶爆破前变形应均匀，爆破时容积变形率（爆破时气瓶容积增加量与气瓶水容积之比）应不小于表6的规定。
9.3.4.4 气瓶爆破时不应形成碎片，爆破口不应发生在阀座角焊缝上、封头曲面部位（小容积气瓶除外）、纵焊缝上和起始于环焊缝上（垂直于环焊缝者除外），也不应发生在纵焊缝的熔合线处。
9.3.5 尺寸检验
封头及简体的尺寸检验，按照表7的要求在每个批次首、中、末段各抽取10只进行抽检。护罩压印的钢印深度使用深度尺对三处不同的字样进行测量，三处均不应小于0.7mm。
9.3.6 重量和容积检查
气瓶的实测重量（含瓶阀）应符合产品图样的规定，YSP118／49.5和YSP118／液／49.5规格准许的制造重量偏差不应超过设计计算重量的±1.5kg，其他规格气瓶的允许制造重量偏差不应超过设计计算重量的±0.5kg。实测容积不应小于其公称容积。气瓶的重量和容积检查为每批抽取批量3％的样瓶进行抽检。若出现一只不合格，则加倍抽查，如仍有不合格产品，则对该批次逐只检测重量和容积。
9.3.7 电子识读标志试验
9.3.7.1 电子识读标志在800℃～1000℃的火焰中燃烧1min，不应崩裂，应能用手机扫描识别。
9.3.7.2 将电子识读标志产品，放在33℃～36℃的盐雾箱内，在无任何遮掩的情况下，用5％的氯化钠和95％蒸馏水（按重量）组成的盐溶液，对产品连续进行144h的喷盐雾试验，然后取出，立即用清水冲洗产品，并轻轻拭去盐的沉积物，产品表面应无明显腐蚀及鼓泡，应能用手机扫描识别。
9.3.7.3 电子识读标志产品按进货批次进行批量试验，每个批次分别抽取3只开展试验。
9.4 压力循环试验
压力循环试验按GB／T 9252的规定执行。将3只疲劳试验用气瓶装到压力循环试验机上，使用水或液压油作为试验介质，循环上限压力3.2 MPa，循环下限压力为0.3MPa，以不超过15次／min的频率，经过12000次压力循环后，气瓶应无泄漏。
9.5 重复试验
9.5.1 逐只检验的项目不合格的，在进行处理或修复后，再进行该项检验，仍不合格者判废。
9.5.2 批量检验项目中，如果有证据说明是操作失误或是测量差错时，则应在同一气瓶或在同批气瓶中另选1只进行第二次试验。如果第二次试验合格，则第一次试验可以不计。
9.5.3 力学性能试验不合格时，应在同一批气瓶中再抽取4只试验用瓶，2只进行力学性能试验，2只进行水压爆破试验；水压爆破试验不合格时，应在同一批气瓶中再抽取5只试验用瓶，1只进行力学性能试验，4只进行水压爆破试验。
9.5.4 复验仍有不合格时，则该批气瓶判为不合格。但准许这批气瓶重新热处理或修复后再热处理，并按9.3的规定，作为新的一批重新做试验。
9.6 型式试验
9.6.1 气瓶应按型号进行型式试验，制造企业应在本企业网站上公示型式试验证书后方可生产该型号产品，符合下列情况之一者，应重新进行型式试验：
a）按同一制造工艺制造的同一型号气瓶，制造中断12个月，重新制造的；
b）改变焊接、热处理等主要生产工艺的；
c）修改设计文件需重新鉴定的；
d）实施产品召回的或监督抽查时检验结果不合格的；
e）气瓶质量原因导致发生事故的。
9.6.2 型式试验项目包括瓶体材料拉伸试验、瓶体材料弯曲试验、焊缝射线检测、瓶体材料化学成分检验、水压试验、气密性试验、水压爆破试验、压力循环试验、护罩钢印深度、电子识读标志火烧试验、电子识读标志盐雾试验，其中压力循环试验瓶数量为3只，其他试验项目的样瓶数量为1只。
9.6.3 首次制造的型式试验的样瓶抽样基数为200只，非首次制造的型式试验抽样基数不少于试验用样瓶数量的3倍。
9.6.4 型式试验样瓶应在气瓶制造单位检验合格的产品中抽取。
9.7 出厂检验和型式试验项目

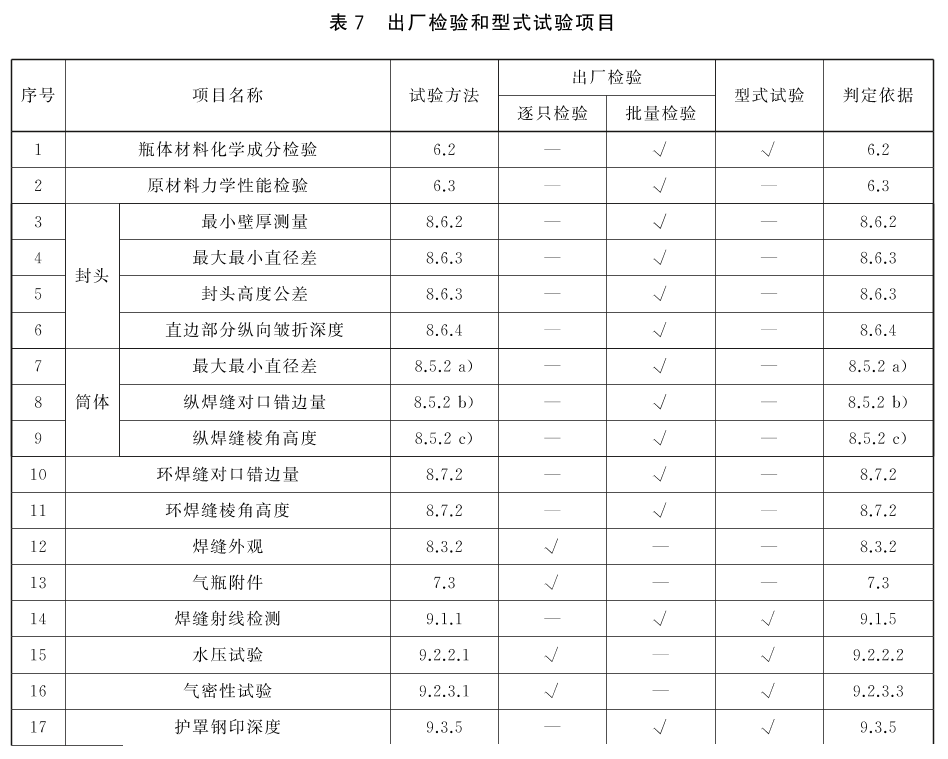

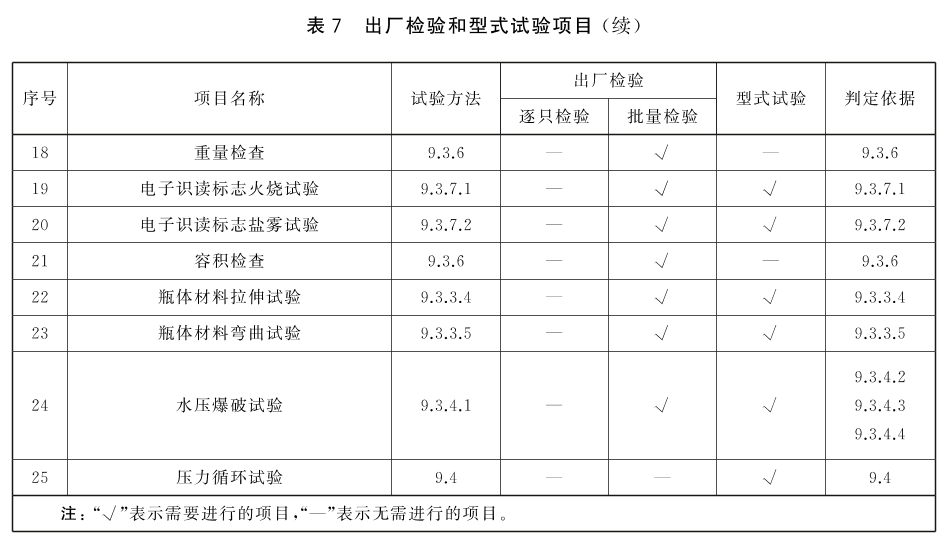

气瓶出厂检验和型式试验项目应符合表7的规定。
10 标志、涂敷、包装、贮运、出厂文件
10.1 标志
10.1.1 气瓶的钢印标志内容应符合TSG 23的规定。
10.1.2 气瓶上封头应内凹压制气瓶介质标志“LPG”、气瓶产权单位标志及气瓶制造年份标志，字高20mm～55mm；YSP118／液／49.5规格的气瓶应在上封头，还应内凹压印“液”，字高55mm，内凹标志的高度应不少于0.5mm；凹字与母材应平滑过渡。
10.1.3 压印在护罩上的钢印标志的内容与排列应符合附录A的规定，钢印字体高度应为6mm～20mm，钢印深度应不小于0.7mm，字体应明显、清晰。
10.1.4 每只气瓶应在护罩上镂刻气瓶可追溯唯一性瓶号，唯一性瓶号编制规则按附录B的规定。
10.1.5 每只出厂气瓶应在护罩上焊接永久性的电子标签或二维码电子识读标志，焊接电子识读标志的焊缝应采用角焊缝。电子识读标志应能用手机扫描识读并能耐受气瓶定期检验时的高温焚烧，电子识读标识应确保在设计使用年限内不可更换并能够有效追溯气瓶产品质量安全信息以及互联上传的充装、使用登记和定期检验信息。
10.1.6 气瓶的重量和容积应用三位数字表达，重量向上圆整，容积向下圆整。
10.1.7 气瓶电子识读标志在监检记录中记录。
10.2 涂敷
10.2.1 气瓶经检验合格后，应进行表面涂敷。
10.2.2 采用喷粉涂装的方式进行气瓶表面涂敷，气瓶表面应印有“液化石油气”字样，YSP118／液／49.5型号的气瓶表面应印有“液相液化石油气应直连气化装置”字样，其字体为30mm～80mm高的仿宋体汉字。YSP118／液／49.5型号的气瓶颜色应为白色，其他型号的气瓶颜色应为符合GB／T 7144规定的银灰色，字色为大红色，不应使用其他颜色。
10.3 包装、贮运
10.3.1 出厂的气瓶应使用纤维套袋或塑料丝网套进行包装。
10.3.2 气瓶的瓶阀口应密封，以免在运输、贮存中进入杂物。
10.3.3 气瓶在运输、装卸时，应防止碰撞、磕伤。
10.3.4 出厂的气瓶应贮存在没有腐蚀性气体、通风、干燥，且不受日光曝晒的地方。
10.4 公示网站和出厂文件
10.4.1 制造单位应在本企业建立的气瓶产品追溯信息网站上，公示每只出厂气瓶的质量安全追溯信息（包括产品合格证、批量质量证明书、监督检验证书、型式试验证书以及产权单位标志等）。
10.4.2 气瓶出厂时镂刻的唯一性瓶号、气瓶阀门唯一性瓶阀号，以及所有的电子识读标志，包括气瓶永久性电子标签或二维码、瓶阀电子标签或二维码均应实现绑定并在气瓶制造企业网站上公示。手机扫描电子识读标志查询信息应符合10.4.1的规定。
10.4.3 每只气瓶出厂时均应有产品合格证（包括纸质或电子合格证），产品合格证格式见附录C。产品合格证所记入的内容应与制造厂家保存的生产检验记录相符。
10.4.4 每批出厂的气瓶均应有质量证明书，质量证明书格式见附录D。
11 气瓶的设计使用年限
11.1 设计使用年限
按本文件制造的气瓶，设计使用年限应为8年。
11.2 年限印制
气瓶的设计使用年限应压印在气瓶的护罩上（见附录A）。
附录A（规范性）气瓶钢印标志

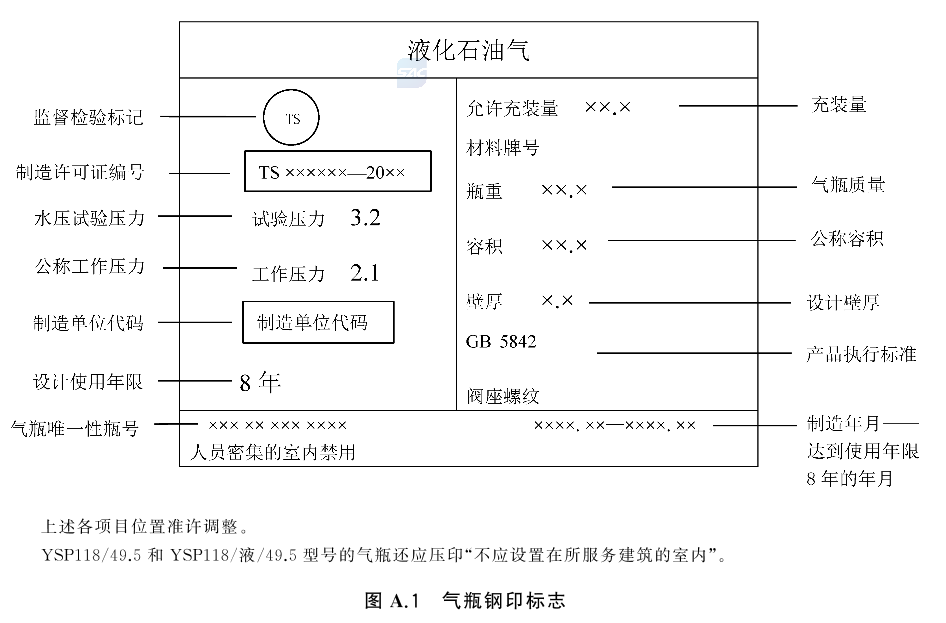

气瓶钢印标志如图A.1所示。
附录B（规范性）气瓶可追溯唯一性瓶号编制规则

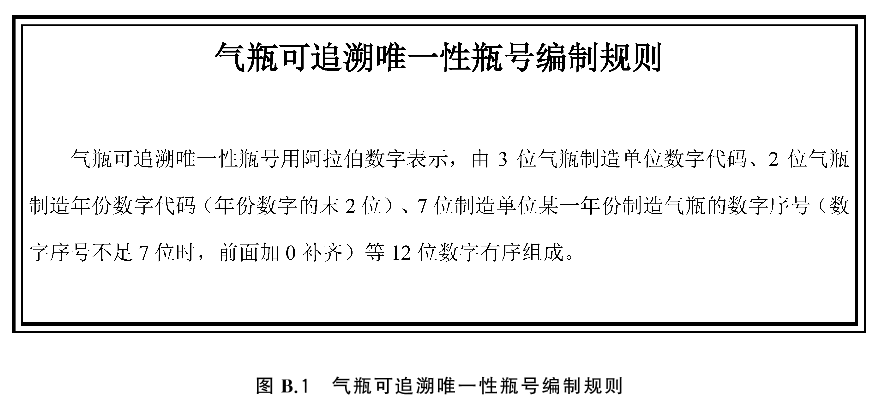

气瓶可追溯唯一性瓶号编制规则如图B.1所示。
附录C（资料性）产品合格证格式

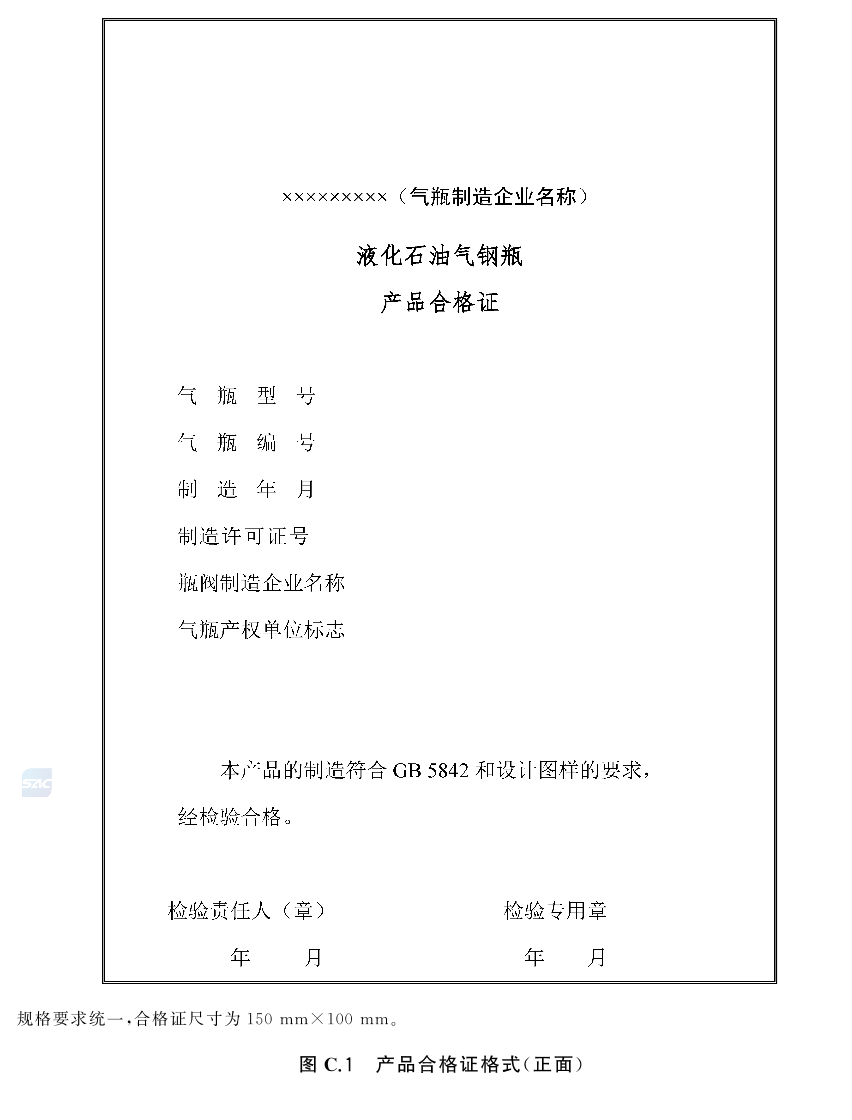

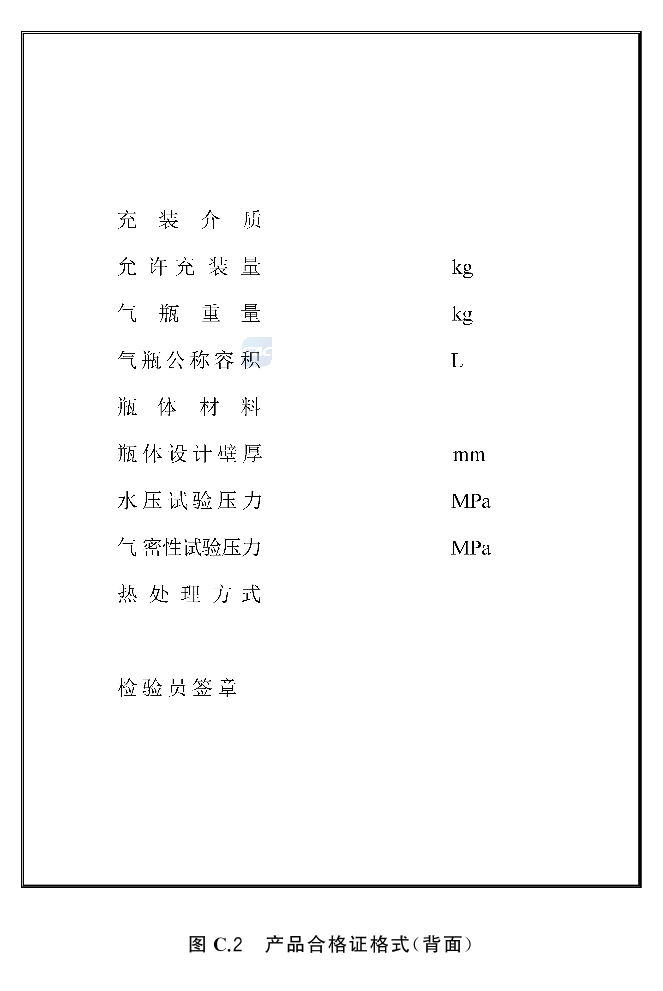

产品合格证内容见图C.1、图C.2。
附录D（资料性）质量证明书格式

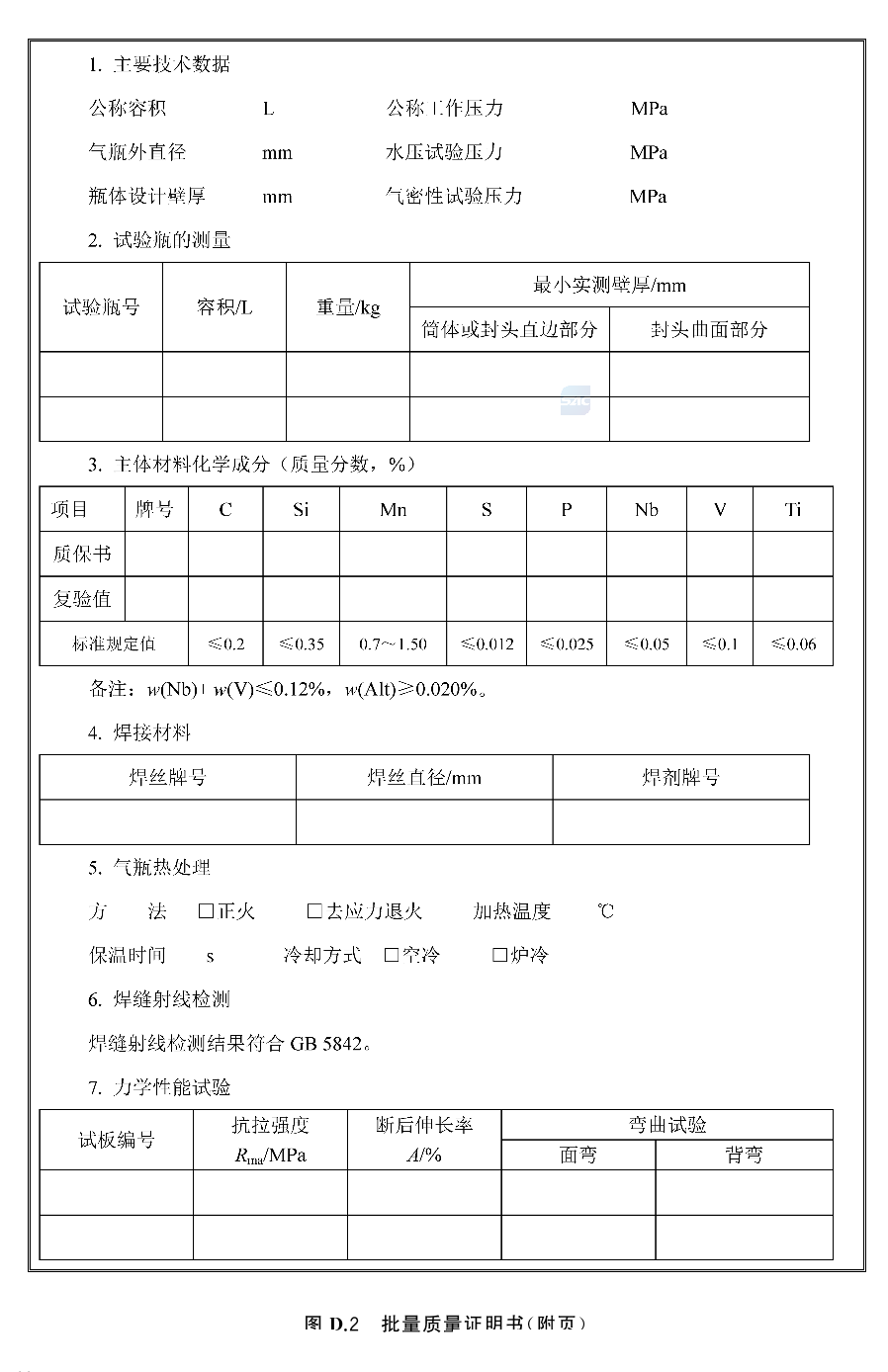

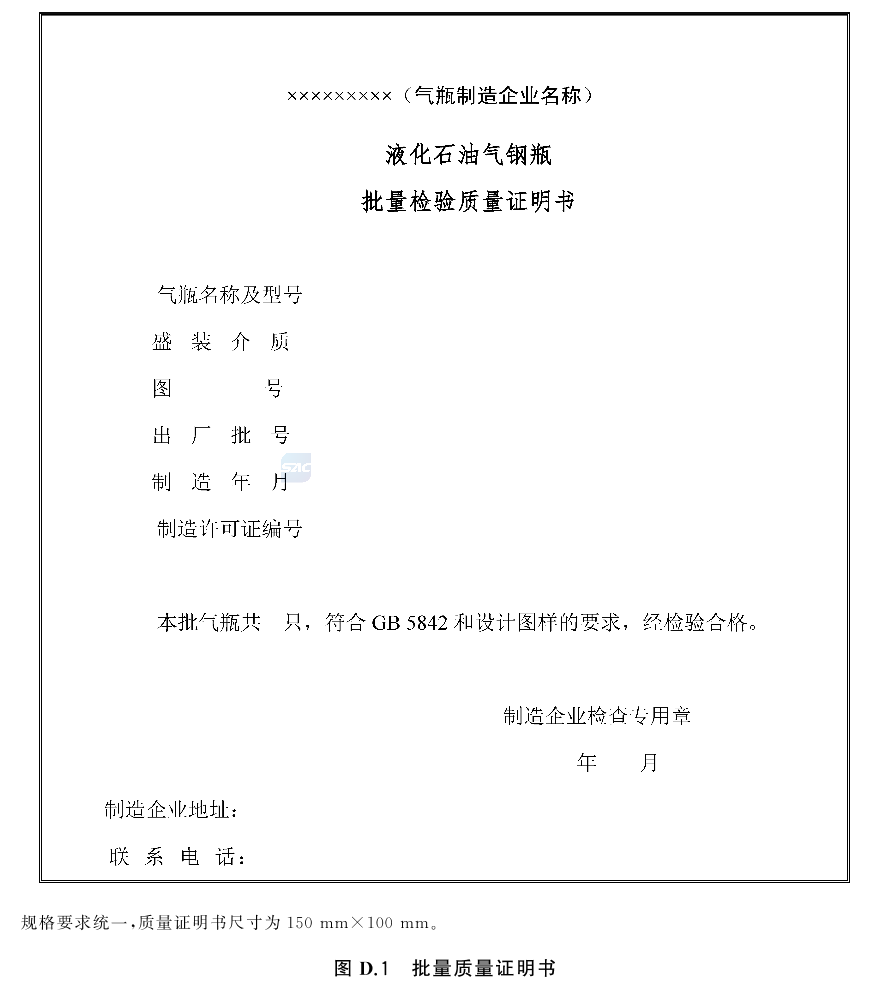

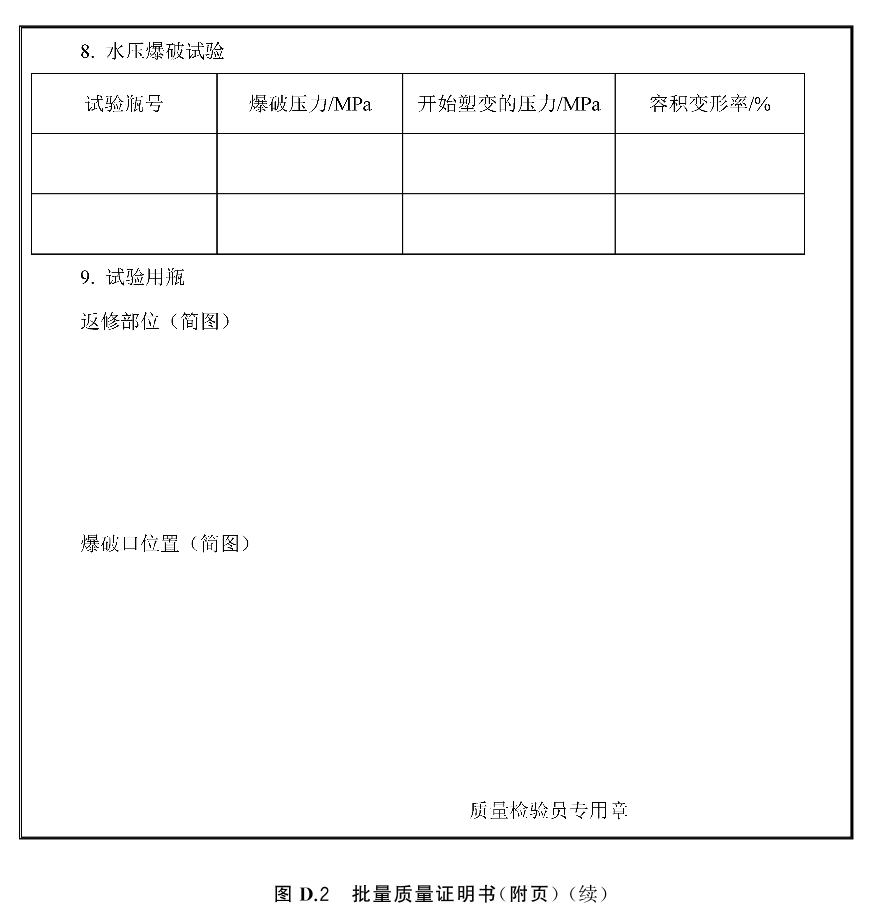

批量质量证明书格式见图D.1、图D.2。
参考文献
［1］GB 11174 液化石油气
