一级消防工程师考试消防设施安装、检测与维护管理之水喷雾灭火系统

知识点1：系统构成

水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火火防护冷却的灭火系统。

知识点2：系统组成（设备）安装前检查

水本无灭火系统施工安装前，按照施工过程质量控制要求，需要对系统管材管件、通用阀门及其附件和喷头等进行现场检查（检验），不合格的管材管件、设备、材料不得使用。水雾喷头、雨淋阀组等必须采用经国家消防产品质量监督检测机构检测，并符合现行的有关国家标准的产品。

一、管材管件、通用阀门及其附件的检查内容、要求及方法

（略）

二、喷头检查内容、要求及方法

1.商标、信号、制造厂商及生产日期等标志应齐全，喷头的型号、规格等应符合设计要求。

2.喷头外观应无加工缺陷和机械损伤。

3.喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。

知识点3：系统安装调试与检测验收

一、系统主要组件安装

（一）喷头安装

1.喷头安装应在系统试压、冲洗合格后进行。

2.喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。

3.喷头安装应使用专用扳手，严禁利用喷头的框架施拧，喷头的框架、溅水盘产生变形或释放原件损伤时，应采用型号、规格相同的喷头更换。

4.安装前检查喷头的型号、规格、使用场所，应符合设计要求。

（二）报警阀组安装

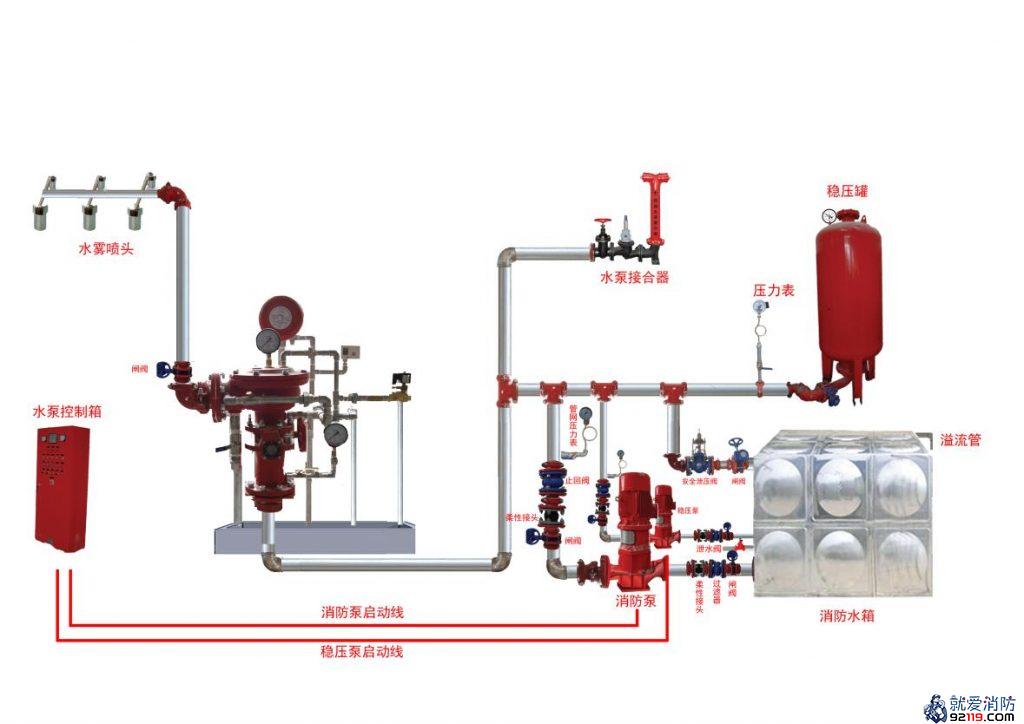

1.报警阀组安装前应对供水管网试压、冲洗合格。安装顺序为：先安装水源控制阀、报警阀，然后进行报警阀辅助管道的连接，水源控制阀、报警阀与配水干管的连接，应使水流方向一致。报警阀组安装的位置应符合设计要求；当设计无要求时，宜靠近保护对象附近并便于操作的地点。距室内地面高度宜为1.2m，两侧与墙的距离不应小于0.5m，正面与墙的距离不应小于1.2m；报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施，水喷雾灭火系统的雨淋阀组如图所示：

2.报警阀组安装应注意以下几点：

（1）报警阀组可采用电动开启、传动管开启或手动开启，开启控制装置的安装应安全可靠。水传动管的安装应符合湿式自动喷水灭火系统有关要求。

（2）报警阀组的观测仪表和操作法门的安装位置应便于观测和操作。

（3）报警阀组手动开启装置的安装位置应在发生火灾时能安全开启和便于操作。

（4）压力表应安装在报警阀的水源一侧。

（三）系统的冲洗、试压

1.系统冲洗

（1）管网冲洗的水流速度、流量不应小于系统设计的水流速度、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。

（2）管网冲洗的水流方向应与灭火时管网的水流方向一致。

（3）管网冲洗应连续进行，当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时冲洗方可结束。

（4）管网冲洗宜设临时专用排水管道，其排水应畅通和安全。排水管道的截面面积不得小于被冲洗管道截面面积的60%。

（5）管网冲洗结束后，应将管网内的水排除干净，必要时可采用压缩空气吹干。

2.系统试压

（略）

二、系统调试

（1）系统调试应在系统施工完成后进行。

（2）系统调试应具备下列条件：

1）消防水池、消防水箱已储存设计要求的水量。

2）系统供电正常。系统阀门均无泄漏。

3）与系统配套的火灾自动报警系统处于工作状态。

（3）系统调试方法

1）报警阀调试宜利用检测、试验管道进行。自动和手动方式启动的雨淋报警阀，应在15s内启动；公称直径大于200mm的雨淋报警阀调试时，应在60s内启动，雨淋报警阀调试时，当报警水压为0.05MPa时，水力警铃应发出报警铃声。

2）水喷雾灭火系统的联动试验，可采用专用测试仪表或其他方式。对火灾自动报警系统的各种探测器输入模拟火灾信号，火灾自动报警控制器应发出声光报警信号并启动水喷雾灭火系统。采用传动管启动的水喷雾灭火系统联动试验时，启动一只喷头或试水装置，雨淋报警阀打开，系统管网压力开关或高位消防水箱流量开关应动作，消防水泵应自动启动。

3）调试过程中，系统排出的水应通过排水设施全部排走。

三、系统检测与验收

（一）验收资料查验

系统验收时，施工单位应提高下列资料：

（1）验收申请报告、设计变更通知书、竣工图。

（2）高层质量事故处理报告。

（3）施工现场质量管理检查记录。

（4）系统施工过程质量检查记录。

（5）系统质量控制检查资料。

（二）各组件检测验收

1.系统供水水源、消防水泵验收

2.报警阀组验收

（1）报警阀组的各组件应符合产品标准要求。

（2）报警阀安装地点的常年温度不应小于4℃。

（3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。

（4）打开手动试水阀或电磁阀时，报警阀组动作应可靠。

（5）控制阀均应锁定在常开位置。

（6）与火灾自动报警系统的联动控制应符合设计要求。

3.管网验收

（1）管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计规范规定及设计要求。

（2）管网排水坡度及辅助排水设施应符合相关规定。

（3）系统中的试水装置、试水阀应符合设计要求。

（4）管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、柔性接头、排水管、泄压阀等均应符合设计要求。

（5）报警阀后的管道上不应安装其他用途的支管或阀门。

（6）配水支管、配水管、配水干管设置的支架、吊架和防晃支架应符合相关规定。

4.喷头验收

（1）喷头设置场所、型号、规格等应符合设计要求。

（2）喷头安装间距，以及喷头与障碍物的距离应符合设计要求。

（3）各种不同规格的喷头均应有一定数量的备用品，其数量不应小于安装总数的1%，且每种备用喷头不应少于10只。

5.水泵接合器数量及进水管验收

水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应进行充水试验，且系统最不利点的压力、流量应符合设计要求。

6.系统流量、压力验收

系统流量、压力验收应通过系统流量压力检测装置进行放水试验，并应符合设计要求。

知识点4：系统维护管理

建筑使用管理单位㤇对水喷雾灭火系统进行定期检查、测试和维护，以确保系统的工作状态完好。系统的维护维修要选择具有水喷雾灭火系统安装经验的单位进行。系统的运行管理需要制定管理、检测和维护规程，明确管理者职责。

一、基本要求

（1）水喷雾灭火系统应具有管理、检测、维护规程，并应保证系统处于准工作状态，维护管理工作，应按照相关要求进行。

（2）维护管理人员应经过消防专业培训，熟悉水喷雾灭火系统的原理、性能和操作维护规程。

（3）水喷雾灭火系统发生故障，需停水进行修理前，应向主观值班人员报告，取得维护负责人的同意，并临场监督，加强防范措施后方能动工。

（4）钢板消防水箱和消防气压给水设备的玻璃水位计两端的角阀，在不进行水位观察时应关闭。

二、每日检查维护内容

（1）维护管理人员每天应对水源控制阀、雨淋报警阀进行外观检查，并应保证系统处于无故障状态，发现故障及时进行处理。

（2）寒冷季节，消防储水设备的任何部位均不得结冰。每天应检查设置储水设备的房间，保持室温不低于5℃。

三、每月检查维护内容

（1）消防水池、消防水箱应每月检查一次，确保消防储备水位符合要求。

（2）电磁阀应每月检查并做启动试验，动作失常时应及时更换。

（3）系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对铅封、锁链进行一次检查，当有破坏或损坏时应及时修理更换。

四、每季度检查维护内容

每季度应对系统所有的试水阀和报警阀旁的放水实验阀进行一次放水试验，检查系统启动、报警功能以及出水情况是否正常。

五、每年检查维护内容

每年应对消防水源的供水能力进行一次测定，保证消防用水不被挪作他用。

此外，每周应对消防水泵和备用泵进行一次启动试验。当消防水泵为自动控制启动时，应每周模拟自动控制的条件启动运转一次。
