一级消防工程师考试建筑消防设施之城市消防远程监控系统

城市消防远程控制系统可提供一个动态掌握社会单位消防安全状况的平台；强化了对社会单位消防安全的宏观监管、重点监管和精确监管能力；提供对火灾敬请的快速确认，为灭火救援行动提供信息支持，进一步提高了灭火救援队伍的快速反应能力。

知识点1：系统组成和工作原理

一、系统组成

城市消防远程监控系统能够对联网用户的建筑消防设施进行实时状态监测，实现对联网用户的火灾报警信息、建筑消防设施运行状态极易消防安全管理信息的接收、查询和管理，并为联网用户提供信息服务。该系统由用户信息传输装置、报警传输网络、监控中心以及火灾信息终端等几部分组成。

用户信息传输装作为城市消防远程监控系统的前置设备，设置在联网用户端，对联网用户的建筑消防设施运行状态进行实时监测，并能通过报警传输网络与监控中心进行信息传输。报警传输网络是联网用户和监控中心之间的数据通信网络，一般依托公共通信网或专用通信网进行联网用户的火灾报警信息、建筑消防设施运行状态信息和消防安全管理信息的传输。监控中心作为城市消防远程监控系统的核心，是对远程监控系统中的各类信息进行集中管理的节点。火警信息终端设置在城市消防通信指挥中心或其他接处警中心，用于接收并显示监控中心发送的火灾报警信息。

监控中心的主要设备包括报警受理系统、信息查询系统、用户服务系统，同时还包括通信服务器、数据服务器、网络设备、电源设备等。

  1.报警受理系统

  用于接收、处理联网用户端的用户信息传输装置传输的火灾报警、建筑消防设施运行状态等信息，并能向城市消防通信指挥中心或其他接处警中心发送火灾报警信息的系统。

  2.信息查询系统

  能够为公安机关消防机构提供火灾报警、建筑消防设施运行状态、消防安全管理等信息查询。

  3.用户服务系统

  能够为联网用户提供火灾报警、建筑消防设施运行状态、消防安全管理等相关信息服务。

  4.控中心和用户信息传输装置之间的信息桥梁，能够实现数据的接收转换和信息转发。通信服务器通过配接不同的通信接入设备，可以采用多种有线通信（PSTN、宽带等）及无线通信方式与用户信息传输装置进行信息传输。

  5.数据库服务器

  用于存储和管理监控中心的各类信息数据，主要包括联网单位信息数据、消防设施数据、地理信息数据和历史记录数据等，为监控中心内各系统的运行提供数据支持。

二、系统分类

按信息传输方式，城市消防远程监控系统可分为有线城市消防远程监控系统、无线城市消防远程监控系统、有线（无线）兼容城市消防远程监控系统。

按报警传输网络形式，城市消防远程监控系统可分为基于公共通信网的城市消防远程监控系统、基于专用通信网的城市消防远程监控系统、基于公用（专用）兼容通信网的城市消防远程监控系统。

三、系统工作原理

城市消防远程监控系统能够对系统内各联网用户的火灾自动报警信息和建筑消防设施运行状态等信息进行数据采集、传输、接收、显示和处理，并能为消防救援机构和联网用户提供信息查询和信息服务。同时，城市消防远程监控系统也能提供联网用户对消防控制室值班人员进行远程查岗功能。

  （一）数据的采集和传输

  城市消防远程监控系统通过设置在联网用户端的用户信息传输装置，实现火灾自动报警信息和建筑消防设施运行状态等信息的采集和传输。

  通过连接建筑消防设施的状态输出通信接口或开关量状态输出接口，用户信息传输装置实时监测所连接的火灾自动报警系统等建筑消防设施的输出数据和状态，通过数据解析和状态识别，准确获取建筑消防设施的运行工作状态。一旦建筑消防设施发出火警提示或设施运行状态发生改变，用户信息传输装置能够立即进行现场声光提示或信息指示，并按照规定的协议方式，对采集到的建筑消防设施运行状态信息进行信息协议编码，立即向监控中心传输数据。

  在实际应用中，用户信息传输装置与监控中心的通信传输链路一般设置主、备两路，先选择主要传输链路进行信息传送，一旦主要传输链路发生故障或信息传输失败，用户信息传输装置能够自动切换至备用传输链路向监控中心进行信息传送。

  （二）信息的接收和显示

  设在监控中心的报警受理系统能够对用户信息传输装置发来的火灾自动报警信息和建筑消防设施运行状态信息进行接收和显示。

  报警受理系统在接收到报警监控信息后，按照不同信息类型，将数据存入数据库，同时数据也被传送到监控中心的监控受理座席，由监控受理坐席进行相应警情的显示，并提示中心值班人员进行警情受理。监控受理座席的显示信息主要包括：

  1.报警联网用户的详细文字信息，包括：报警时间、报警联网用户名称、用户地址、报警点的建筑消防设施编码和实际安装位置、相关负责人、联系电话等。

  2.报警联网用户的地理信息，包括：报警联网用户在城市或企业平面图上的位置、联网用户建筑外景图、建筑楼层平面图、消火栓位置、逃生通道位置等，并可以在楼层平面图上定位具体报警消防设施的位置，显示报警消防设施类型等。

  （三）信息的处理

  监控中心对接收到的信息，按照不同信息类型进行分别处理。

  1.火灾报警信息处理

  监控中心接收到联网用户的火灾报警信息后，由中心值班人员根据警情信息，同联网用户消防控制室值班人员联系，进行警情确认，一旦火灾警情被确认后，监控中心立即向设置在城市消防通信指挥中心的火警信息终端传送火灾报警信息。同时，监控中心通过移动电话、SMS短信息或电子邮件方式发送，向联网用户的消防责任人或相关负责人发送火灾报警信息。

  城市消防通信指挥中心通过火警信息终端，实时接收监控中心发送的联网单位火灾报警信息，并根据火警信息快速进行灭火救援力量的部署和调度。

  2.其他建筑消防设施运行信息的处理

  监控中心将接收到建筑消防设施的故障及运行状态等信息通过SMS短信或电子邮件等方式发送给消防设施维护人员处理，同时也发送给联网用户的相关管理人员进行信息提示。

  （四）信息查询和信息服务

  监控中心在对联网用户的火灾自动报警信息、建筑消防设施运行状态信息和消防安全管理信息进行接收和存储处理后，一般通过Web服务方式，向公安机关消防机构和联网用户提供相应的信息查询和信息服务。公安机关消防机构和联网用户通过登录监控中心提供的网站入口，根据不同人员系统权限，进行相应的信息浏览、检索、查询、统计等操作。

  （五）远程查岗

  监控中心能够根据不同权限，为公安机关消防机构的监管人员或联网用户安全负责人提供远程查岗功能。监控中心通过信息服务接口收到远程查岗请求后，自动向相应被查询联网用户的用户信息传输装置发出查岗指令，用户信息传输装置立即发出查岗声、光指示，提示联网用户的值班人员进行查岗应答操作，并将应答信息传送至监控中心。监控中心再通过信息接口，向查岗请求人员进行应答信息的反馈。一旦在规定时间内，值班人员无应答，监控中心将向查岗请求人员反馈脱岗信息。

知识点2：系统设计

一、系统的设计原则

城市消防远程监控系统的设计应能保证系统具有实时性、适用性、安全性和可扩展性。

二、 系统功能与性能要求

（一）主要功能

能接收联网用户的火灾报警信息，向城市消防通信指挥中心或其他接处警中心传送经确认的火灾报警信息；能接收联网用户发送的建筑消防设施运行状态信息；能为消防救援机构提供查询联网用户的火灾报警信息、建筑消防设施运行状态信息和消防安全管理信息查询服务；能根据联网用户发送的建筑消防设施运行状态信息和消防安全管理信息进行数据的实时更新。

（二）主要性能要求

监控中心能同时接收和处理不少于3个联网用户的火灾报警信息；从用户信息传输装置获取火灾报警信息到监控中心接收显示的响应时间不大于20s；监控中心向城市消防通信指挥中心或其他接处警中心转发经确认的火灾报警信息的时间不大于3s；监控中心与用户信息传输装置之间的通信巡查周期不大于2h，并能够动态设置巡检方式和时间；监控中心的火灾报警信息、建筑消防设施运行状态信息等记录应进行备份，其保存周期不少于1年；信息按年度进行统计处理后，保存至光盘、磁带等储存介质上；录音文件的保存周期不少于6个月；远程监控系统进行统一的时钟管理，累计误差不大于5s。

三、信息传输要求

城市消防远程监控系统的联网用户是指将火灾报警信息、建筑消防设施运行状态信息和消防安全管理信息传送到监控中心，并能接收监控中心发送的相关信息的单位。设置火灾自动报警系统的单位，一般列为系统的主要联网用户；未设置火灾自动报警系统的单位，也可以作为系统的联网用户。

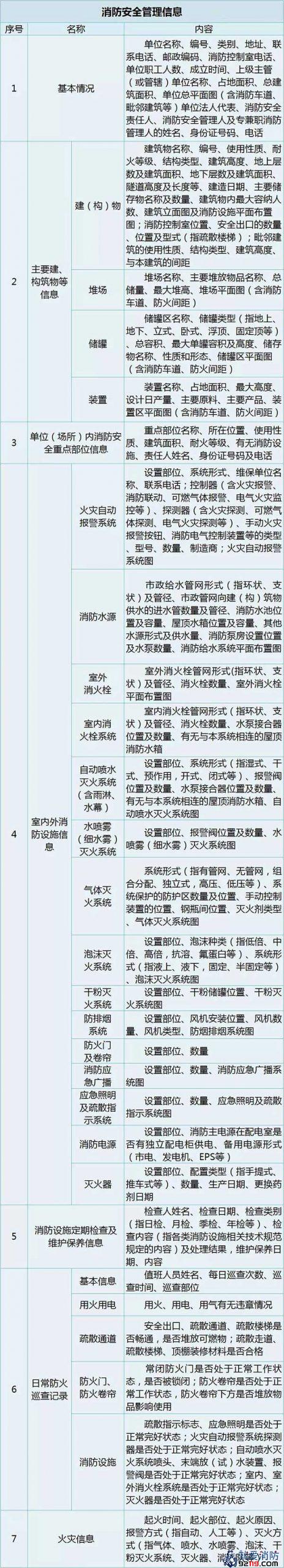

系统的联网用户按下列要求发送信息：联网用户应将火灾报警信息和建筑消防设施运行状态信息实施发送至监控中心，并按下表所列内容将消防拿权管理信息发送至监控中心。其中，日常防火巡查信息和消防设施定期检查信息应在检查完毕后的当日内发送至监控中心，其他发生变化的消防安全管理信息应在3日内发送至监控中心。

四、报警传输网络与系统连接

城市消防远程监控系统的信息传输可采用有线通信和无线通信方式。报警传输网络可采用公用通信网或专用通信网构件。

（一）报警传输网络

（1）当城市消防远程监控系统采用有线通信方式传输时，可选择以下接入方式：

1）用户信息传输装置和报警受理系统通过电话用户线或电话中继线接入公用电话网。

2）用户信息传输装置和报警受理系统通过电话用户线或=光纤接入公用宽带网。

3）用户信息传输装置和报警受理系统通过模拟专线或数据专线接入专用通信网。

（2）当城市消防远程监控系统采用无线通信方式传输时，可选择以下接入方式：

1）用户信息传输装置和报警受理系统通过移动通信模块接入公用移动网。

2）用户信息传输装置和报警受理系统通过无线电收发设备接入无线专用通信网络。

3）用户信息传输装置和报警受理系统通过集群语音通路或数据通路接入无线电集群专用通信网络。

（二）系统连接与信息传输

为保证城市消防远程监控系统的正常运行，用户信息传输装置与监控中心应通过报警监控网络进行信息传输。设有火灾自动报警系统的联网用户，采用火灾自动报警系统向用户信息传输装置提供火灾报警信息和建筑消防设施运行状态信息；未设火灾自动报警系统的联网用户，采用报警按钮或其他自动触发装置向用户信息传输装置提供火灾报警信息和建筑消防设施运行状态信息。

连昂用户的建筑消防设施宜采用数据接口的方式与用户信息传输装置连接，不具备数据接口的，可采用开关量接口方式进行连接。远程监控系统在城市消防通信指挥中心或其他接处警中心设置火警信息终端，以便指挥中心及时获取火警信息。火警信息终端与监控中心的信息传输应通过专线（网）进行。远程监控系统为消防救援机构设置信息查询接口，以便消防救援机构进行建筑消防设施运行状态信息和消防安全管理信息的查询。远程监控系统为联网用户设置信息服务接口。

五、系统设置与设备配置

城市消防远程监控系统的设置，地级及以上城市应设置一个或多个远程监控系统，并且单个远程监控系统的联网用户数量不宜多余5000个。县级城市宜设置远程监控系统，或与地级及以上城市远程监控系统合用。监控中心设置在耐火等级为一、二级的建筑中，且宜设置在比较安全的位置；监控中心不能布置在电磁场干扰较强处或其他影响监控中心正常工作的设备用房周围。用户信息传输装置一般设置在联网用户的消防控制室内。当联网用户未设置消防控制室时，用户信息传输装置宜设置在有人员值班的场所。

六、系统的电源要求

监控中心的电源应按所在建筑物的最高负荷等级配置，宜不低于二级负荷，并应保证不间断供电。用户信息传输装置的主电源应明显标识，且直接与消防电源连接，不应使用电源插头；与其他外界设备用电源也应直接连接。

用户信息传输装置应有主电源与备用电源之间的自动切换装置。当主电源断电时，能自动切换到备用电源上；当主电源恢复时，也能自动切换到主电源上。主、备电源的切换不应使传输装置产生误动作。备用电源的电池容量应能保证传输装置在正常监控状态下工作不少于8h。

七、系统的安全性要求

（一）网络安全要求

当各类系统介入远程监控系统时，能保证网络连接安全。对远程监控系统资源的访问要有身份认证和授权。建立网管系统，设置防火墙，对计算机病毒进行实时监控和报警。

（二）应用安全要求

数据库服务器有备份功能；监控中心有火灾报警信息的备份应急接收功能，有防止修改火灾报警信息、建筑消防设施运行状态信息等原始数据的功能，有系统运行记录。

知识点3：系统主要设备

城市消防远程监控系统的主要设备包括用户信息传输装置、报警受理系统、信息查询系统、用户服务系统、火警信息终端、通信服务器和数据库服务器等。
