中华人民共和国国家标准

推车式灭火器

Wheeled fire extinguishers

GB 8109-2023

2023-12-28发布 2025-01-01实施

国家市场监督管理总局

国家标准化管理委员会

本文件按照GB／T 1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

本文件代替GB 8109-2005《推车式灭火器》，与GB8109-2005相比，除结构调整和编辑性改动外，主要技术变化如下：

a）更改了标准的适用范围（见第1章，2005年版的第1章）；

b）更改了型号编制方法（见4.2，2005年版的5.4）；

c）更改了使用温度范围（见5.1，2005年版的6.1）；

d）更改了充装量（见5.2.1，2005年版的5.3.3）；

e）删除了浸水法要求和试验方法（2005年版的6.5.3和7.4.3）；

f）更改了抗外部腐蚀性能要求和试验方法（见5.6.1和7.5.1，2005年版的6.7.1和7.6.1）；

g）更改了灭A类火的性能要求和试验方法（见5.7.1和7.6.1，2005年版的6.9.1和7.2）；

h）更改了灭B类火的性能要求和试验方法（见5.7.2和7.6.2，2005年版的6.9.2和7.3）；

i）增加了灭D类火性能要求和试验方法（见5.7.4和7.6.3）；

j）增加了灭F类火性能要求和试验方法（见5.7.5和7.6.3）；

k）增加了灭火器制造单位保存产品合格证明及质量检验证明的要求（见6.1.1.1）；

l）增加了灭火器瓶体制造单位的制造资质要求（见6.1.1.2）；

m）增加了推车式二氧化碳灭火器阀门的要求（见6.2.5）；

n）增加了对灭火器启用封记的要求（见6.4）；

o）增加了喷射控制阀的材料要求（见6.7.1）；

p）增加了喷射软管的要求（见6.7.2）；

q）删除了推车式二氧化碳灭火器喷筒低温跌落性能要求和试验方法（2005年版的6.10.7.6和7.10.3.2）；

r）增加了橡胶密封圈的性能要求和试验方法（见6.10和8.10）；

s）更改了塑料件的要求和试验方法（见6.11和8.11，2005年版的6.11和7.13）；

t）更改了灭火剂、驱动气体的要求（见6.12、6.13，2005年版的5.1和5.2）；

u）更改了喷射性能试验方法（见7.2，2005年版的7.1）；

v）增加了示踪气体检漏法（见7.3.3）；

w）更改了喷射软管的长度测量方法（见8.7.1.1，2005年版的7.10.1.1）；

x）删除了压力交变试验（见2005年版的7.14）；

y）增加了灭火剂的试验方法（见8.12）；

z）增加了驱动气体的试验方法（见8.13）；

aa）更改了标志的内容（见9.2，2005年版的9.2）；

bb）更改了推车式二氧化碳灭火器瓶体钢印的要求（见9.2.4，2005年版的9.2.6）；

cc）增加了D类、F类火代码符号（见图3）；

dd）更改了手册（见第10章，2005年版的第10章）；

ee）更改了推车式灭火器检验规则（见第11章，2005年版的附录B）；

ff）增加了包装、运输、贮存的要求（见第12章）；

gg）增加了推车式灭火器阀门的性能要求和试验方法（见附录A）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中华人民共和国应急管理部提出并归口。

本文件于1987年首次发布，2005年第一次修订，本次为第二次修订。

1 范围

本文件规定了推车式灭火器的分类与型号、推车式灭火器及组件的性能要求和试验方法、颜色和标志、说明书、检验规则、包装、运输和贮存。

本文件适用于工业与民用建筑中使用的总质量大于20kg，但不大于450kg的推车式灭火器及其组件的设计、制造和检验。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T192 普通螺纹基本牙型

GB/T 193 普通螺纹直径与螺距系列

GB/T 196 普通螺纹基本尺寸

GB/T 197 普通螺纹公差

GB/T 1804 一般公差未注公差的线性和角度尺寸的公差

GB/T 2516 普通螺纹极限偏差

GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB/T 3181 漆膜颜色标准

GB 4066 干粉灭火剂

GB 4351 手提式灭火器

GB 4396 二氧化碳灭火剂

GB/T 4423 铜及铜合金拉制棒

GB/T 4968 火灾分类

GB/T 5099.1 钢质无缝气瓶第1部分：淬火后回火处理的抗拉强度小于1100 MPa的钢瓶

GB/T 5099.3 钢质无缝气瓶第3部分：正火处理的钢瓶

GB/T 5100 钢质焊接气瓶

GB/T 5231 加工铜及铜合金牌号和化学成分

GB/T 5907.5-2015 消防词汇第5部分：消防产品

GB/T 11640 铝合金无缝气瓶

GB 15090 消防软管卷盘

GB/T 15382 气瓶阀通用技术要求

GB 17835 水系灭火剂

GB 25971 六氟丙烷（HFC236fa）灭火剂

HG/T 2579 普通液压系统用O形橡胶密封圈材料

XF 578 超细干粉灭火剂

XF 634 消防员隔热防护服

XF 979 D类干粉灭火剂

3 术语和定义

GB 4351、GB／T 4968和GB／T 5907.5界定的以及下列术语和定义适用于本文件。

3.1 推车式灭火器 wheeled fire extinguishers

装有轮子，可由一人推（或拉）至火灾现场，并能在其内部压力作用下，将灭火剂喷出以扑救火灾的灭火器具。

3.2 瓶体 body

用于容纳灭火剂的金属容器。

3.3 灭火器组件 components of an extinguisher

组成推车式灭火器的主要部件或材料。

注：组件包括瓶体、阀门、压力指示器、喷射软管、喷射控制阀、车架、灭火剂、驱动气体等。

4 分类与型号

4.1 分类

4.1.1 推车式灭火器按充装的灭火剂分类：

a）推车式干粉灭火器；

b）推车式水基型灭火器（包括纯水或带添加剂的水，如：添加湿润剂、增稠剂、阻燃剂、发泡剂、湿化学剂等）；

c）推车式二氧化碳灭火器；

d）推车式洁净气体灭火器。

4.1.2 推车式灭火器按驱动气体的贮存压力型式分类：

a）推车式贮压式灭火器：灭火剂由贮存于推车式灭火器同一容器内的压缩气体或灭火剂蒸气压力驱动的推车式灭火器；

b）推车式贮气瓶式灭火器：灭火剂由推车式灭火器上的贮气瓶释放的压缩气体或液化气体的压力驱动的推车式灭火器。

4.2 型号

推车式灭火器的型号编制方法如下：

示例1：MSTW／ABE45表示适用于A类、B类、E类火灾，充装量为45L的推车式贮压式水基型灭火器。

示例2：MFT／ABCE30P 表示适用于A类、B类、C类、E类火灾，充装量为30kg的推车式贮气瓶式干粉灭火器。

5 灭火器的性能要求

5.1 使用温度范围

推车式灭火器的使用温度应取下列温度范围之一：

a）5℃~60℃；

b）-5℃~60℃；

c）-10℃~60℃；

d）-20℃~60℃；

e）-30℃~60℃；

f）-40℃~60℃；

g）-50℃~60℃。

5.2 充装要求

5.2.1 充装量

推车式灭火器的充装量：

a）推车式水基型灭火器：20 L、25 L、30 L、35 L、45 L、60 L、65 L、100 L、125 L和135 L；

b）推车式干粉灭火器：20kg、30 kg、35 kg、50 kg、70 kg、100 kg和150 kg；

c）推车式洁净气体灭火器：10kg、20 kg、30kg和50kg；

d）推车式二氧化碳灭火器：10 kg、20 kg、24 kg和30kg。

5.2.2 充装误差

推车式灭火器的灭火剂充装误差应符合下列要求：

a）推车式水基型灭火器：额定充装量的-5％～0％；

b）推车式干粉灭火器：额定充装量的-2％～＋2％；

c）推车式二氧化碳灭火器和推车式洁净气体灭火器：额定充装量的-5％～0％。

5.2.3 充装密度

推车式二氧化碳灭火器的充装密度不应大于0.74kg／L。推车式洁净气体灭火器的充装密度不应大于推车式灭火器瓶体设计的充装密度值。其余推车式灭火器的充装密度通过设计计算确定。

5.3 喷射性能

5.3.1 20℃时喷射性能

5.3.1.1 有效喷射时间

5.3.1.1.1 推车式水基型灭火器的有效喷射时间不应小于40s，且不应大于210s。

5.3.1.1.2 除水基型外的具有灭A类火能力的推车式灭火器的有效喷射时间不应小于30s。

5.3.1.1.3 除水基型外的不具有灭A类火能力的推车式灭火器的有效喷射时间不应小于20s。

5.3.1.2 喷射距离

具有灭A类火能力的推车式灭火器，当进行喷射性能试验时，其喷射距离不应小于6m。对于配有喷雾喷嘴的推车式水基型灭火器，其喷射距离不应小于3m。

5.3.2 使用温度范围内的喷射性能

5.3.2.1 推车式灭火器在标志的使用温度范围内应能正常操作。

5.3.2.2 喷射滞后时间不应大于5s。

5.3.2.3 在完全喷射后，喷射剩余率不应大于10％。

5.3.3 间歇喷射性能

推车式灭火器进行间歇喷射性能试验时，从打开喷射控制阀至灭火剂喷出的时间不应大于1s，并且在关闭喷射控制阀后的1s内应停止灭火剂的喷出。在完全喷射后，喷射剩余率不应大于10％。

5.4 密封性能

5.4.1 由灭火剂蒸气压力驱动的推车式灭火器和二氧化碳贮气瓶，按称重法检查质量，年泄漏量不应大于其额定充装量的5％。

5.4.2 充有驱动气体的推车贮压式灭火器和充有非液化气体的贮气瓶，按测压法检查压力，年泄漏量不应大于其工作压力的5％。

5.5 行驶性能

5.5.1 推车式灭火器以竖直位置存放时，该车架应能靠自身的支撑稳固地竖立在地面上，当从竖直的位置倾斜10°时，应能靠自重返回其原位置。从竖直存放位置倾斜到推（或拉）行位置时，施加在手把上的力不应大于400N。推车式灭火器以斜躺位置存放时，从斜躺的存放位置抬起到推（或拉）行位置，施加在手把上的力不应大于400N。当手把处于离地面垂直高度（80±5）cm的位置时，用来支撑手柄的力不应大于150N。

5.5.2 行驶机构应有足够的通过性能，在推（或拉）行过程中的最低位置（除轮子外）与地面间的间距不应小于100mm。

5.5.3 推车式灭火器进行行驶性能试验后应符合下列要求：

a）能按其工作的位置正常地喷射，在完全喷射后，喷射剩余率不大于10％；

b）如车轮、轴和推车的配件出现损坏，其损坏程度不影响一个人正常移动推车式灭火器；

c）无焊缝开裂；

d）虹吸管不移位。

5.6 抗腐蚀性能

5.6.1 抗外部腐蚀性能

推车式灭火器应能经受外部腐蚀试验。试验后，试样表面涂层不应有肉眼可见的龟裂、脱落等缺陷，操作部件应能正常工作。开启机构和喷射控制阀的开启力或开启能量和保险解脱力应符合6.3和6.4的要求。喷射软管应进行爆破试验，并应符合6.7.3的要求。推车式灭火器瓶体采用切片取样的，自试样外周轮廓线至内10mm处的外表面涂层不列入评定。

推车式灭火器上装有内部压力指示器时，该指示器应密封，其表面应无可见的水汽等现象，进行压力指示器示值误差试验，应符合GB4351中压力指示器示值误差的规定。

5.6.2 水基型灭火器的抗内部腐蚀性能

推车式水基型灭火器应能经受内部腐蚀试验。试验后，推车式灭火器瓶体应剖成两段，其内部不应有可见的金属腐蚀现象，防护涂层不应存在分离、开裂和气泡，灭火剂不应有可见的变色现象（不包括由于温度处理造成的灭火剂变色）。其断面边缘局部的防护涂层的开裂不列入评定。

注：由于温度变化而使灭火剂自然地出现变色是允许的。取两个灭火剂试样贮存在密封的玻璃容器内，并同推车式灭火器一起经受该温度循环周期，以便建立参考的样品。

5.7 灭火性能

5.7.1 灭A类火的性能

5.7.1.1 适用于灭A类火的推车式灭火器的灭火性能以级别表示。它的级别代号由数字和字母A组成，数字表示级别数，字母A表示火的类型。灭火级别按A类火灭火试验的方法来确定，级别应是在该试验条件下能够扑灭的最大规格的火。

5.7.1.2 灭火器20℃时灭A类火的性能，不应小于表1的规定。

5.7.1.3 推车式干粉灭火器的灭A类火的最大灭火级别不应大于20A。推车式水基型灭火器的灭A类火的最大灭火级别不应大于20A。

5.7.2 灭B类火的性能

5.7.2.1 适用于灭B类火的推车式灭火器的灭火性能以级别表示。它的级别代号由数字和字母B组成，数字表示级别数，字母B表示火的类型。灭火级别按B类火灭火试验的方法来确定，级别应是在该试验条件下能够扑灭的最大规格的火。

5.7.2.2 灭火器20℃时灭B类火的性能，不应小于表2的规定。

5.7.2.3 推车式灭火器灭B类火的最大灭火级别不应大于297B。

5.7.2.4 推车式灭火器在最低使用温度时灭B类火的性能，应能灭比所标识级别小2个级别的B类火，级别的递减规律见表8。

5.7.2.5 兼有抗溶性（AR）的推车式水基型灭火器，应通过灭极性溶剂火试验。

5.7.3 灭C类火的性能

C类火本文件无试验要求，也没有级别大小之分，只有标识能灭B类火的推车式干粉灭火器才可以标注适用于扑灭C类火。

5.7.4 灭D类火的性能

D类火没有级别大小之分。标识有适用于D类火的灭火器，应说明所适用的可燃金属品种、能扑灭的模型火，并应通过相关灭火试验，灭火试验应确保人员及环境安全。

适用于其他类型火的灭火器，不适用于D类火；适用于D类火的灭火器，通常使用专门的灭火剂及结构，亦不适用于其他类型火。

D类灭火器仅适用于所标识的可燃金属品种，且仅适用于初起火灾；不适用于未标识的可燃金属品种。

可燃金属有遇水发生爆炸的可能时，应使用灭火系统。

5.7.5 灭F类火的性能

适用于灭F类火的推车式灭火器，其最大灭火级别不应大于75F。

5.8 电绝缘性能

标识有适用于灭A类火或F类火的推车式水基型灭火器，应具有电绝缘性能，并标识适用于E类火，在电绝缘性能试验中，其电流不应大于0.5mA。

6 灭火器组件的性能要求

6.1 瓶体

6.1.1 通用要求

6.1.1.1 灭火器制造单位应妥善保管产品合格证明及质量检验证明文件，保存时间不应少于12年。

6.1.1.2 灭火器瓶体制造单位应持有国家认可的制造资质。

6.1.2 低压瓶体

6.1.2.1 推车式灭火器的钢质焊接瓶体的技术要求应符合GB／T5100的规定。铝合金瓶体的技术要求应符合GB／T 11640的规定。

6.1.2.2 不锈钢瓶体应采用含碳量不大于0.03％的奥氏体不锈钢。不锈钢瓶体的封头和封底应采用完全退火的材料拉伸而成。

6.1.2.3 铝合金瓶体应采用无缝结构。并且瓶体的最小测量壁厚不应小于2.0mm。

6.1.2.4 与瓶体相连接的部件，其制造与配合应使应力集中和腐蚀危险最小。对于焊接的部件，其金属焊接性能应与瓶体的材料焊接性能相一致。

6.1.3 高压瓶体

工作压力（P_s）大于2.5MPa的高压的推车式灭火器用瓶体和驱动气体贮气瓶，采用钢质材料制造的瓶体，其技术要求应符合GB／T 5099.1或GB／T 5099.3的规定；采用铝质材料制造的瓶体，其技术要求应符合GB／T 11640的规定。

6.2 阀门和瓶口

6.2.1 推车式干粉灭火器瓶口的内径不应小于50mm，其他类型推车式灭火器瓶口的内径不应小于19mm。

6.2.2 推车式灭火器的外螺纹颈座应有足够的高度，当在垫片移去时，阀门不应碰到推车式灭火器的封头。

6.2.3 阀门与推车式灭火器瓶体的连接应可靠，经水压试验，不应有渗漏、脱落及明显的变形等缺陷。

6.2.4 没有提供超压保护装置的阀门，应经受瓶体要求的爆破试验压力1min而无破裂。

6.2.5 推车式二氧化碳灭火器的阀门应符合GB／T 15382的要求。最大工作压力不大于2.5MPa的推车式灭火器阀门的要求应符合附录A的规定。

6.3 操作机构

推车式灭火器应由刺穿、压把和／或其他破坏密封的装置开启，以释放内部灭火剂。推车式灭火器喷射的开启机构的动作应一次完成，不应重复，不应颠倒推车式灭火器进行喷射。在60℃时，开启机构和喷射控制阀的开启力或能量不应大于表3的规定值。

6.4 保险装置

推车式灭火器操作机构应设有一个保险装置，以防止误操作。该保险装置的解脱动作不应与操作机构的开启动作相同，且解脱力不应大于100N且不应小于20N。该保险装置应能识别或指示推车式灭火器是否被开启过。灭火器启用封记，应能保持保险装置在正常的位置，并能显示灭火器的启用状态。封记不应用含铅材料制作。

6.5 超压保护装置

工作压力超过2.5MPa的高压推车式灭火器应设有超压保护装置，其尺寸和安装应适当，该装置的动作压力不应大于水压试验压力（P_t），也不应小于最大工作压力（P_ms）。对于低压的推车式灭火器没有强制性配置超压保护装置的要求，但是，如果使用了该装置，也应符合此要求。

6.6 压力指示器

推车贮压式灭火器应设有能指示其内部压力的指示器（推车式二氧化碳灭火器除外），压力指示器的性能要求应符合GB4351中压力指示器的规定。压力指示器应能从阀门上正常拆卸。

6.7 喷射软管和喷射控制阀

6.7.1 推车式灭火器应配有喷射软管，其长度不应小于4.0m。推车式灭火器在喷射软管的末端应配有可间歇喷射的喷射控制阀（推车式二氧化碳灭火器除外），以便间歇操作和随时中断灭火剂的喷射。喷射控制阀应采用金属材料。

6.7.2 喷射软管应符合GB15090的要求。喷射软管应采用夹丝缠绕橡胶管，其上应标识生产商的名称或代号。

6.7.3 喷射软管和喷射控制阀（或喷筒）的连接应可靠，在使用温度范围内应满足使用要求，并且该连接结构的装配不应损伤喷射软管。在喷射软管的末端配有可间歇喷射的喷射控制阀的喷射软管组件进行喷射软管爆破试验，其爆破压力应大于或等于以下相应的值。

a）除推车式二氧化碳灭火器之外的所有类型的推车式灭火器的喷射软管组件爆破压力为：

·在（20±5）℃中进行试验，爆破压力为推车式灭火器最大工作压力（P_ms）的3倍；

·在（60±5）℃中进行试验，爆破压力为推车式灭火器最大工作压力（P_ms）的2倍。

b）推车式二氧化碳灭火器的喷射软管组件爆破压力为：

·在（20±5）℃中进行试验，爆破压力为推车式灭火器最大工作压力（P_ms）的1.5倍；

·在（60±5）℃中进行试验，爆破压力为推车式灭火器最大工作压力（P_ms）的1.25倍。

6.7.4 喷射控制阀进行间歇喷射后的泄漏试验，其压力或质量的第2次测量值不应小于第1次测量值的75％。

6.7.5 喷射控制阀应经受跌落试验，试验后不应有脆裂和折断等缺陷，并且开启力不应大于300N或开启能量不应大于5J。

6.7.6 推车式二氧化碳灭火器的喷筒与喷射软管连接处应配有一个能耐-50℃低温、电绝缘、绝热和防静电的木质手柄，以保护操作者在使用期间不遭受伤害。

6.7.7 推车式二氧化碳灭火器在喷射软管的末端应配有喷筒，喷筒应有足够的强度。二氧化碳灭火器的喷筒试验后，喷筒不应有任何损坏和明显的永久变形，且应能在使用温度范围内正常工作。

6.8 过滤器和防过充装置

6.8.1 推车式水基型灭火器的灭火剂喷射应通过一个过滤器。过滤器应设置在喷射通道的最小截面的前面，该过滤器的每个孔的面积应小于喷射通道的最小横截面的面积。过滤器孔的总面积应至少等于喷射通道的最小截面积的5倍。

6.8.2 推车式水基型灭火器需要时应提供一个保证充装时不过量的装置或标记。

6.9 车架和固定装置

6.9.1 推车式灭火器的车架组件应具有固定和运载推车式灭火器所有部件和零件的功能，且当推车式灭火器在竖立的位置向任何方向翻倒时，该推车式灭火器瓶体或气瓶、喷射软管的固定单元和所有的其他部件应能得到保护。

6.9.2 喷射软管组件和喷射控制阀应被安全地固定在贮藏盒或夹紧装置中。在危急的场合，喷射软管应能被快速简便地展开，并无绞缠。

6.10 橡胶密封圈

6.10.1 橡胶密封圈经老化和耐热试验后，不应有破裂或变形现象。

6.10.2 橡胶密封圈经低温试验后，不应有破裂或变形现象。

6.11 塑料件

6.11.1 总体要求

应具有塑料件生产商提供的原材料质保书。

6.11.2 耐热性能

塑料件经耐热试验后，应无开裂、变形等损坏现象。

6.11.3 抗紫外线光老化性能

外部塑料件进行紫外线光老化试验后，不应出现裂痕。

6.11.4 耐灭火剂性能

经灭火剂浸泡处理后，虹吸管环形试样的材料变形力的衰减率不应大于40％。

6.12 灭火剂

6.12.1 干粉灭火剂应符合GB4066，超细干粉灭火剂应符合XF 578，D类干粉灭火剂应符合XF979。

6.12.2 水基型灭火器中充装的灭火剂的pH值、凝固点、表面张力、（鱼类）毒性等应符合GB 17835。

6.12.3 二氧化碳灭火剂应符合GB 4396。

6.12.4 六氟丙烷灭火剂应符合GB25971。

6.12.5 推车式灭火器中充装的其他灭火剂，应符合消防安全要求。

6.13 驱动气体

驱动气体应选择空气、氮气、氩气、二氧化碳、氦气或它们的混合物，并符合最大露点为-55℃的要求。推车贮压式水基型灭火器的驱动气体不受露点要求的限制。

7 推车式灭火器的试验方法

7.1 充装检查

7.1.1 充装误差

推车式灭火器的充装误差按7.2.2的方法进行。

7.1.2 充装密度

推车式二氧化碳灭火器的充装密度在按7.2.2的方法进行试验测出灭火剂充装量后，通过与内部容积的比值计算得出。

7.2 喷射性能试验

7.2.1 试验仪器要求

试验用称重仪器的误差不大于被称推车式灭火器的额定充装量的5‰；计时仪器的误差不大于±0.5s。

7.2.2 20℃时喷射性能试验

7.2.2.1 将推车式灭火器称出质量后，放置在（20±5）℃环境中，并保持24h以上。

7.2.2.2 将推车式灭火器从（20±5）℃环境中取出，并按正常使用位置放置，在5min内进行连续喷射。试验时将喷射软管展开成工作状态，喷射控制阀（或喷筒）保持水平，且离地面1m高。先将喷射控制阀打开，然后开启推车式灭火器的操作机构，测定喷射滞后时间和有效喷射时间。

7.2.2.3 在喷射的同时，测定喷射距离。在喷射方向的侧面放置黑色的带有长度计量标记的标志物来指示水平距离，或使用辅助手段来测量喷射距离，如推车式水基型或干粉灭火器应使用收集盒，推车式二氧化碳和洁净气体灭火器应采用凝聚盘。当推车式灭火器喷出50％标称灭火剂量时，读取喷射流的最远点至推车式灭火器喷嘴之间的水平距离。

7.2.2.4 待推车式灭火器完全喷射后，称出质量；清空灭火剂后，再称出质量；计算喷射剩余率，并测出灭火剂的充装量、充装误差。对于水基型灭火器，应预先测出20℃时所充装灭火剂的密度，然后由质量充装量计算出体积充装量、充装误差。

7.2.3 使用温度喷射性能试验

7.2.3.1 将2具推车式灭火器按自然数编号，并分别称出质量。

7.2.3.2 按表4的试验程序改变推车式灭火器的贮存温度。

7.2.3.3 将推车式灭火器从试验箱内（或室内）取出，并按正常使用位置放置，在5min内进行连续喷射。试验时将喷射软管展开成工作状态，喷射控制阀（或喷筒）保持水平，且离地面1m高。先将喷射控制阀打开，然后开启推车式灭火器的操作机构，测出喷射滞后时间。

7.2.3.4 待推车式灭火器完全喷射后称出质量；清空灭火剂后，再称出质量；测出喷射剩余率，并测出灭火剂的充装量。

7.2.4 间歇喷射性能试验

7.2.4.1 将2具推车式灭火器分别称出质量。

7.2.4.2 将2具推车式灭火器分别放置在（20±5）℃和（60±2）℃的试验箱内（或室内）保持24h以上。

7.2.4.3 将推车式灭火器从试验箱内（或室内）取出，并按正常使用位置放置，在5min内进行间歇喷射。试验时将喷射软管展开成工作状态，喷射控制阀（或喷筒）保持水平，且离地面1m高。先开启推车式灭火器的操作机构，然后将喷射控制阀打开，由喷射控制阀控制，开启5s，关闭5s，循环进行直至完全喷射。

7.2.4.4 待推车式灭火器完全喷射后称出质量；清空灭火剂后，再称出质量；计算喷射剩余率。

7.3 密封性能试验

7.3.1 称重法

试验用称重仪器的误差不大于被称推车式灭火器的额定充装量的1‰。将推车式灭火器（或贮气瓶）称出质量，然后放置在室内常温下。分别在第30d、60d、90d复称质量。

7.3.2 测压法

压力测量仪的精度不低于0.4级，量程应满足被测压力的要求。将推车式灭火器（或贮气瓶）放置在（20±2）℃环境中24h后，测出其内压，然后放置在室内常温下。分别在第30d、60d、90d后，再放置在（20±2）℃环境中24h后，测出其内压。

7.3.3 示踪气体检漏法

在推车式灭火器的驱动气体中加入5％（质量分数）的氦气，利用氦气检漏设备即时检查推车式灭火器是否发生泄漏。

注：生产过程中的密封试验采用示踪气体检漏法等方法。

7.4 行驶性能试验

7.4.1 将推车式灭火器按其正常使用位置放在平整的水泥地上，并将推车式灭火器从垂直的位置偏离10°，然后释放，观察是否复位。

7.4.2 将测力仪安置在手把上，测出支撑力。

7.4.3 将推车式灭火器放置在平板上，用钢直尺测出最低位置（除轮子外）与地面间的间距。

7.4.4 将推车式灭火器按下面的步骤进行试验。

a）以（8～13）km／h的速率，在粗糙的路面上推（或拉）行8km。

注：粗糙的路面指相当于3级公路的路面。

b）将推车式灭火器从300mm高的平台上以轮子着地跌落于水泥地板上3次。

c）以8km／h的速率推或拉行推车式灭火器，并以一只轮子去撞击一堵垂直的水泥（或钢质，或砖质）的墙上。

d）推倒推车式灭火器，并以保险杆或推把着地。

e）称出推车式灭火器的质量，将喷射软管展开成工作状态，喷射控制阀（或喷筒）保持水平，且离地面1m高。先将喷射控制阀打开，然后开启推车式灭火器的操作机构，待推车式灭火器完全喷射后，再称出质量，测出喷射剩余率。试验用称重仪器的误差不大于被称推车式灭火器的额定充装量的5‰。

7.5 抗腐蚀性能试验

7.5.1 外部腐蚀试验

7.5.1.1 一个类别灭火器中任选一个规格。外部腐蚀试验的试样应包括从推车式灭火器成品的瓶体上割取的试件一块，其外表面积不应小于360c㎡（对于焊接瓶体试块应包含一段长度不应小于15cm的焊缝），以及推车式灭火器的开启机构和喷射控制阀各一套；对外挂贮气瓶式推车式灭火器，还应包括贮气瓶一套。喷射软管的长度可以减少到1.4m。试验前对试样外表面做仔细清洗，不留油腻和污物等。清洗时不应使用磨料或溶剂。然后将试样放入盐雾试验箱，试样与试样之间，以及试样与试验箱壁之间不应接触。

7.5.1.2 盐雾试验的溶液由蒸馏水加入食用氯化钠配制而成，其浓度为（50±1）g／L，在25℃时的pH值为6.5～7.2，试验箱内的温度应保持在（35±5）℃，喷雾速率为（1～2）mL／h（将有效面积为80c㎡的收集器，放入试验箱内24h中所测得的平均速率）。试验箱内必要时应装有导流板，以防盐溶液直接冲击试样表面，喷淋后的溶液不应再次使用。

7.5.1.3 试验周期为480h，试验周期内应连续喷雾不应停止。除了在检查或其他必要操作时能短时打开试验箱，但不应触摸试样表面。

7.5.1.4 试验结束后取出试样，用温水小心清洗，除去任何盐的沉淀物，再在室温下干燥24h以上进行以下试验，将开启机构安装在专用设备上，从喷口处充入压缩空气（或氮气）至灭火器最大工作压力±0.2 MPa，进行操作机构和保险装置试验。按8.7.1.2进行喷射软管进行爆破试验。按GB 4351中规定的方法进行压力指示器示值误差试验。

7.5.2 内部腐蚀试验

一个类别灭火器中任选一个规格。将推车式水基型灭火器放入试验箱内（或室内），按表5规定的试验温度及持续时间进行8次循环。8次温度循环试验后，将推车式灭火器内的灭火剂倒出，并观察灭火剂是否有变色现象。然后将推车式灭火器瓶体剖成两段，检查瓶体内部。

注：试验使用具有相同装配材料和相同加工工艺的容积较小的推车式灭火器作为试样。

7.6 灭火性能试验

7.6.1 A类火灭火试验

7.6.1.1 试验模型

A类火灭火试验模型由整齐堆放在金属支架上（或其他类似的支架上）的木条构成，金属支架高为（400±10）mm，见图1。

木条选用樟子松、落叶松、辐射松、马尾松等松木。木条应经过干燥处理，其含水率保持在10％～14％（质量分数），密度为0.40x103kg／m³～0.65x103kg／m³。木条的横截面为正方形，边长（39±1）mm，木材长度的尺寸偏差为±10mm。

木条分层堆放，上下层木条呈直角堆放，每层的木条应间隔均匀。试验模型为正方形木垛，其边长等于木条的长度。试验模型的木条长度、根数及层数等参数应按表6的规定。木垛的边缘木条应固定在一起，防止试验时被灭火剂冲散。引燃A类火试验模型的燃料采用车用汽油或正庚烷，应符合7.6.2.2a）的规定。

7.6.1.2 试验条件

7.6.1.2.1 A类火灭火试验如果在有基本通风条件的长方体形室内空间进行，要确保木垛自由燃烧所必要的氧气供给量和一定的能见度。室内空间的要求为：内高7.5m，体积1700m³以上，4个角落处（靠近地面）有可调节大小的进气孔，总的通风面积达4.5㎡以上，地面为光洁的水泥地。环境温度为（0～30）℃。如在室外进行，则风速不应大于1.0m／s，雨雪天气不应进行试验。

7.6.1.2.2 将推车式灭火器放置在（20±5）℃环境中24h以上，试验时取出。推车式水基型灭火器应按照表7规定的温度、时间及循环次数进行温度预处理，预处理后，才能进行灭火试验。

7.6.1.2.3 灭火试验应由专人操作，操作者应穿着符合XF634的消防员隔热防护服（包括服装、头套、手套、脚套）。

7.6.1.3 试验步骤

7.6.1.3.1 在引燃盘内先倒入高度为30mm清水，再加入规定量的车用汽油（或正庚烷）。将引燃盘放入木垛的正下方。

7.6.1.3.2 点燃引燃油，让木垛自由燃烧。当木垛燃烧至其质量减少到原来质量的53％～57％时，则预燃结束。木垛的质量（用于固定木条的铁钉或铁丝的质量可以忽略不计）在试验前测出。

注：木垛燃烧时的质量损失直接测定或采用被证明结果一致的其他方法测定。

7.6.1.3.3 预燃结束后即开始灭火。灭火应从木垛正面，距木垛不小于1.8m处开始喷射。然后接近木垛，并向顶部、底部、侧面等喷射，但不应在木垛的背面喷射。灭火时应使推车式灭火器保持最大开启状态并连续喷射，操作者和推车式灭火器的任何部位不应触及模型。

7.6.1.4 试验评定

7.6.1.4.1 火焰完全被熄灭。在推车式灭火器完全喷射后的10min内没有可见的火焰，即为灭火成功，但10min内出现不持续的火焰不计。不持续的火焰定义为：火焰高度小于50mm，持续时间小于1 min。

7.6.1.4.2 灭火试验中因木垛倒塌，则此次试验为无效，应重新进行。

7.6.1.4.3 灭火试验应进行3次，其中有2次灭火成功，则判定该推车式灭火器达到此灭火级别。若连续2次灭火成功，第3次可以免试。

7.6.2 B类火灭火试验

7.6.2.1 试验模型

B类火灭火试验模型由圆形油盘内放入燃油和水或只放入B类火极性溶剂构成。盘用钢板制成，盘内底部加清水垫平，其最大厚度不应大于50mm。模型尺寸见表8的规定。较大尺寸的油盘应在底部有加强结构以减轻变形现象，但应确保加强结构不外露。

灭火器灭极性溶剂火时，使用与其所标识B类火级别相对应的油盘。

7.6.2.2 B类火燃油和B类火极性溶剂的要求

B类火燃油和B类火极性溶剂应符合下列要求。

a）B类火燃油。

应使用商业级正庚烷，或使用车用汽油，但仲裁试验时应用商业级正庚烷。所使用商业级正庚烷的理化特性应符合以下要求。

·馏程：84℃～105℃；

·初始与最终馏点差：≤10℃；

·所含芳香族化合物的体积分数：≤1％；

·密度（15℃时）：0.680g／cm³～0.720g／cm³。

b）B类火极性溶剂使用纯度为95％的异丙醇。

7.6.2.3 试验条件

7.6.2.3.1 144B及以下级别的灭火试验如在室内进行，室内空间应符合7.6.1.2.1的要求。144B以上的如在室外进行，风速不应超过3m／s，当下雨、下雪或下冰雹时不应进行试验，环境温度应在（0～30）℃范围内。灭火时，油盘底部应与地面齐平（不应埋入地面下），但油盘底部有加强筋时，应使油盘底部不暴露于大气中。

7.6.2.3.2 试验前将推车式灭火器放置在（20±5）℃环境中保持24h以上，试验时取出。推车式水基型灭火器应按照表7规定的温度、时间及循环次数进行温度预处理，预处理后，进行灭火试验。进行低温灭火试验的灭火器，预处理后应存放在其最低使用温度±2℃的温度处理箱内18h。

7.6.2.3.3 灭火试验应由专人操作。操作者应穿着符合XF634的消防员隔热防护服（包括服装、头套、手套、脚套）。

7.6.2.4 试验步骤

7.6.2.4.1 点燃燃料，预燃60s。

7.6.2.4.2 在预燃结束后的10s内开始灭火。在灭火过程中，推车式灭火器可以连续喷射或间歇喷射，但操作者不应踏上或踏入油盘进行灭火。

7.6.2.5 试验评定

7.6.2.5.1 火焰完全熄灭，并且油盘任意处剩余的燃料油层深度至少为5mm，则灭火成功。

7.6.2.5.2 灭火试验应进行3次，其中2次灭火成功，则判定该推车式灭火器达到此灭火级别。若连续2次灭火成功，第3次可以免试。

7.6.2.5.3 对于水基型灭火器、洁净气体灭火器，每次试验按表8的规定使用新燃料。

7.6.2.5.4 对于二氧化碳灭火器、干粉灭火器，当用新燃料被扑灭后，允许加一次油进行下次试验，添加油的量应保持模型燃料的体积不小于表8的规定。

7.6.3 D类、F类火灭火试验

D类、F类火灭火试验按GB4351中规定的D类、F类火灭火试验方法进行。

7.7 电绝缘性能试验

7.7.1 将一块大小为（1m±25mm）×（1m±25mm）的金属板垂直悬挂于绝缘支架上，变压器与金属板相连，在金属板与大地间建立（36±3.6）kV的交流电压。该回路的阻抗应满足：当低压绕组的电压为正常初始值的10％，高压绕组短路时，高压绕组的电流不小于0.1mA。

7.7.2 固定推车式灭火器在绝缘支架上，喷射控制阀（或喷筒）固定在离金属板中心1m处，与金属板成直角，并且对准金属板。喷射控制阀（或喷筒）与大地相连接。

7.7.3 将金属板接通电源，然后开启推车式灭火器的操作机构，再将喷射控制阀打开（指配有喷射控制阀的推车式灭火器），对着带电的金属板进行喷射，测量此时流过推车式灭火器与大地间的电流。

8 灭火器组件的试验方法

8.1 瓶体试验

8.1.1 工作压力（P_s）小于或等于2.5MPa的低压的推车式灭火器的钢质焊接瓶体试验应按照GB／T 5100进行。

8.1.2 工作压力（P_s）小于或等于2.5MPa的低压的推车式灭火器的铝合金瓶体试验应按照GB／T 11640 进行。

8.1.3 工作压力（P_s）大于2.5MPa的高压的推车式灭火器瓶体的试验应按照GB／T 5099.1或GB／T 5099.3进行；采用铝质材料制造的瓶体试验应按照GB／T 11640进行。

8.2 阀门和瓶口试验

8.2.1 瓶口尺寸测量

用卡尺测量瓶口内径。用卡尺测量外螺纹颈座高度。卡尺的分度值不低于0.1mm。

8.2.2 水压试验

将装有阀门的推车式灭火器（或贮气瓶）连接到试验装置上，如设有超压保护装置的阀门可卸取该装置或采用适当的方法避免该装置在试验时动作，确保试验时阀门与瓶体（或贮气瓶）的连接强度得到考核。

试验水温不低于5℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。试验装置应有安全保护措施。

试验时先升压至最大工作压力，然后，反复进行数次，以排除水中气体；然后缓慢、均匀升压至推车式灭火器的水压试验压力，在此压力下持续时间不应小于60s，并在保压时间内仔细观察。

8.2.3 爆破试验

将水压试验合格的试样连接到试验装置上。

试验水温不低于5℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。试验装置应有安全保护措施。

试验时先升压至最大工作压力，然后，反复进行数次，以排除水中气体；然后缓慢、均匀升压至推车式灭火器瓶体的爆破压力。

8.2.4 阀门组件的其他试验

推车式二氧化碳灭火器阀门组件的其他试验按照GB／T 15382的规定进行。最大工作压力不大于2.5 MPa的阀门组件的其他试验方法应按照附录A进行。

8.3 操作机构试验

将推车式灭火器放入（55～60）℃环境中保持24h，取出后在5min内测定开启力，试验时，用测力仪与推车式灭火器的开启机构连接，开启推车式灭火器，测得开启力。

冲击最大能量3J是由一个圆柱体的钢锤获得，钢锤的直径为75mm，重4kg。该试验被放置在一个能使钢锤从75mm高度垂直自由落下的结构内部进行。冲击应被施加在通常直接用来开启推车式灭火器的位置上。

8.4 保险装置试验

将测力仪与推车式灭火器的保险装置相连接，拉脱保险，测得解脱力。

8.5 超压保护装置试验

8.5.1 安全膜片动作试验

此试验适用于采用安全膜片作为超压安全保护装置的推车式灭火器（或贮气瓶）。将安全膜片连同整个装置一起，用液体加压至破裂。试验采用水作介质的，水温不低于5℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。

8.5.2 安全阀动作试验

此试验适用于采用安全阀作为超压安全保护装置的推车式灭火器。将安全阀连同调整好的整套附件装在试验台上，然后采用液体加压至安全阀动作。试验采用水作介质的，水温不低于5℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。

8.6 压力指示器试验

压力指示器的试验方法按GB 4351中压力指示器的规定进行试验。

8.7 喷射软管和喷射控制阀试验

8.7.1 喷射软管试验

8.7.1.1 长度测量

用钢卷尺测量喷射软管的长度，其长度不包括接头和喷射控制阀（或喷筒），示意图见图2。钢卷尺的精度不低于1mm。

8.7.1.2 20℃的爆破试验

将喷射软管组件（包括与阀门连接的接头和与喷射控制阀连接的接头）放入（20±5）℃环境中保持24h以上，然后在此温度环境中进行试验，将喷射软管组件连接到专用的水压试验台上，考核喷射软管的强度及喷射软管与组件间的连接强度。

试验时水温不低于（20±5）℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。

试验时，先排除管路中的气体，然后缓慢加压直至爆破。

8.7.1.3 60℃的爆破试验

将喷射软管组件（包括与阀门连接的接头和与喷射控制阀连接的接头）放入（60±5）℃环境中保持24h以上，然后在此温度环境中进行试验，将喷射软管组件连接到专用的水压试验台上，考核喷射软管的强度及喷射软管与组件间的连接强度。

试验时水温不低于（20±5）℃。压力测量仪的精度不低于1.6级，量程应满足被测压力的要求。

试验时，先排除管中的气体，然后缓慢加压直至爆破。

8.7.2 喷射控制阀试验

8.7.2.1 间歇喷射后的泄漏试验

将推车式灭火器放入（20±5）℃环境中保持24h以上，对于贮气瓶式的推车式灭火器，先打开贮气瓶，但间歇喷射控制阀处于关闭状态，并在此温度环境下保持20min，然后取出，在2min内进行喷射，当达到该推车式灭火器有效喷射时间的1／2时，关闭间歇喷射控制阀，重新放入（20±5）℃环境中，测出此时推车式灭火器的内压，过5min后，再测量其内压。压力测量仪的精度不低于0.4级，量程应满足被测压力的要求。计时仪器的误差不大于±0.5s。

8.7.2.2 喷射控制阀跌落试验

将喷射控制阀以喷嘴向上、向下以及轴线水平3个位置，分别从1.5m高处自由地跌落到混凝土等结实的地面上，然后检查外观，并用测力仪与喷射控制阀的开启机构连接，测得开启力。

8.7.3 二氧化碳灭火器的喷筒试验

将推车式二氧化碳灭火器喷筒放置在（60±5）℃环境中18h以上，取出后装配在已充装好的推车式二氧化碳灭火器上，在阀门完全开启下进行喷射，然后，将喷筒水平地放置在试验平台上，将载荷25kg通过直径为50mm的圆形接触面，施加于喇叭筒末端并保持5min。

8.8 过滤器和防过充装置试验

8.8.1 用卡尺测量过滤器的孔径。卡尺的分度值不低于0.1mm。

8.8.2 目测推车式水基型灭火器充装时不过量的装置或标记。

8.9 车架和固定装置试验

目测车架组件和喷射软管的固定装置。

8.10 橡胶密封圈试验

8.10.1 老化和耐热试验

将橡胶密封圈置于老化试验箱中，使箱内压力达到（2.3±0.2）MPa，升温至（70±5）℃，保持96h，取出目测检查。

8.10.2 低温试验

将5个橡胶密封圈放入（-40±2）℃的低温箱内，保持24h，将其取出套在密封圈内径1.2倍的钢制芯棒上，目测检查。操作人员做好防冻伤措施。

8.11 塑料件试验

8.11.1 耐热性能试验

按以下步骤进行试验：

a）取2个灭火器，分成2组进行试验：1组灭火器以直立状态放置，另1组以水平状态放置，分别放入烘箱，在（60±3）℃下存放120d；

b）将灭火器倒置，释放压力，并拆开灭火器，肉眼检查所有塑料件。

8.11.2 抗紫外线光老化性能试验

对外部塑料件，按以下步骤进行试验。

a）一个类别灭火器中任选一个规格，取下其外部塑料件，按c）或d）进行人工风化试验500 h，然后放入（20±5）℃存放5h。

b）取出样品、检查。

c）使用两个位置固定的，封闭的碳弧光灯来获得紫外线。每个灯的电弧应在两个垂直的碳电极间产生。电极直径为12.7mm，位于一个高450mm、直径787mm的可移动的垂直金属筒中心。把每个电弧密封在一个透明的光学玻璃的灯罩内。把样品在可移动的金属筒里垂直举高，面对灯，使筒体以1圈／min的速率，不停地绕着固定的灯旋转。在筒体旋转时，用一个喷雾系统轮流向每个样品喷水。在每个工作周期内（共20min），使每个样品同时暴露于紫外线光以及水喷雾3min，只暴露于紫外线17min。在工作周期内，装置中旋转筒体内的温度保持在（63±5）℃。

d）暴露于氙弧光源500h，试验条件如下：黑板温度（65±3）℃；相对湿度50％±5％；喷雾循环102 min干燥状态、18min水喷雾状态；总的暴露计量为1GJ／㎡。

8.11.3 耐灭火剂性能试验

按以下步骤进行试验。

a）灭火剂型号相同的灭火器，任选一个规格，取一具样品；灭火剂型号不同的灭火器，应分别进行试验。从灭火器上取下虹吸管，切分成13mm长的环形试样。取4段环形试样进行变形试验，以5mm／min匀速压缩（或拉伸），记录变形曲线。

b）将该灭火器中充装的灭火剂倒入一容器中，把剩余的虹吸管环形试样浸没其中，试样之间、试样与容器之间不能接触。

c）将该容器加盖后放入烘箱，在（95±3）℃下存放120d。

d）取出环形试样，在（21±2）℃下冷却24h以上。

e）虹吸管环形试样进行变形试验，以5mm／min匀速压缩（或拉伸），记录变形曲线。

8.12 灭火剂试验

8.12.1 干粉灭火剂试验

8.12.1.1 按以下条件取样：

a）任取1具完好的推车式灭火器样品；

b）先将推车式灭火器瓶内压力全部释放，然后打开灭火器阀门，在不少于5个位置取样；

c）取样后样品存放在单个、洁净、干燥、密封、不会与干粉发生反应的容器中。

8.12.1.2 干粉灭火剂按照GB4066的相关规定进行。超细干粉灭火剂按照XF578的相关规定进行。D类干粉灭火剂按照XF 979的相关规定进行。

8.12.2 水基型灭火剂试验

8.12.2.1 任取1具完好的推车式灭火器样品，倒出瓶内的水基型灭火剂进行试验。

8.12.2.2 灭火剂pH值、凝固点、表面张力、（鱼类）毒性等性能检验应按照GB 17835的要求进行试验。

8.12.2.3 灭火剂的灭火性能检验应按7.6的相关规定，并与灭火器的灭火性能检验合并进行。

8.12.3 二氧化碳灭火剂试验

二氧化碳灭火剂试验按照GB4396的相关规定进行。

8.12.4 六氟丙烷灭火剂试验

六氟丙烷灭火剂试验按照GB25971的相关规定进行。

8.13 驱动气体试验

应采用露点仪或能获得相同结果的其他方法进行试验。

9 颜色和标志

9.1 颜色

推车式灭火器瓶体外表的颜色应采用符合GB／T 3181中规定的R03大红色。

9.2 标志

9.2.1 总体要求

灭火器应有铭牌贴在瓶体上或印刷在瓶体上，并应包括下列几方面内容：产品信息说明、操作说明、检查说明、使用说明、再充装说明和维修说明。产品信息说明的主要内容布置在铭牌的右列；操作说明的内容布置在铭牌的中列；检查说明、使用说明、再充装及维修说明的内容布置在铭牌的左列。

9.2.2 产品信息说明

至少应包括的内容及具体要求如下。

a）灭火器的名称、型号规格。

b）灭火剂的名称、主要组分及含量。

c）灭火器适用的灭火种类（紧随操作说明之后布置）：

·应标注使用代码符号（见图3）。使用代码符号的尺寸（不包括边界）应为16mm×16mm～32mm×32mm。对使用者有危害性而不适用的火灾类型应用红色斜杠标注在灭火器上，斜杠应从代码的左上角画到右下角；

·对于已通过极性溶剂火试验的灭火器，应紧跟在使用代码符号下面标出“适用于极性溶剂”字样；

·对于D类火灭火器，应标注所适用的可燃金属品种、能扑灭的模型火：镁及镁合金屑火、镁及镁合金粉尘火、钠浅层液态火、镁合金模拟铸件火。

d）灭火级别。

e）灭火器符合的产品标准号。

f）灭火器的使用温度范围。

g）灭火器的驱动气体名称、含量及20℃时的压力。

h）灭火器生产商的名称、地址，如果生产商有几个生产灭火器的工厂，则每具灭火器应有与特定工厂相对应的独特的标记。

i）灭火器（除二氧化碳灭火器外）瓶体上的永久性标志（应用钢印打在不受压的底圈或颈圈等处）：

·灭火器的水压试验压力，MPa；

·灭火器的生产年份；

·灭火器瓶体的生产商名称或代号。

j）总质量：应包括装配好的推车式灭火器的所有配件的质量。

9.2.3 推车式灭火器用贮气瓶的标志要求

推车式灭火器用的贮气瓶上应永久地标识以下信息：空瓶质量、充装后的质量、生产厂名或代码和驱动气体的类型。如是外装式的贮气瓶，标志的信息应采用移画印花法转印到该贮气瓶上。如是内装式的贮气瓶，标志的信息应用模板印刷或打印在贮气瓶上。

9.2.4 推车式二氧化碳灭火器瓶体钢印要求

推车式二氧化碳灭火器应在瓶体弧形肩部打钢印，钢印内容应符合GB／T 5099.1或GB／T 5099.3的要求，且应标有“CO₂”字样。

9.2.5 操作说明

9.2.5.1 操作说明应至少包括完成该灭火器喷射所必需的所有内容，并符合下列要求。

a）操作说明应面朝外侧，在推车式灭火器筒身上的覆盖面不大于120°，所占的最小面积不应小于100c㎡。

b）说明标题应在醒目的位置。字体高度不小于6.0mm。

c）操作说明应采用连续的象形画的形式表示。每个象形画应包括2个说明。

d）画面的顺序应能阐明推车式灭火器操作所必需的动作。画面应包括：

·解脱保险装置和取出喷管；

·推车式灭火器对准火源，包括推荐的向火源喷射的起始距离；

·开始操作推车式灭火器的必要的动作；

·描述喷射灭火剂于火源的方法。

e）用于画面内的字体高度不应小于5.0mm。

9.2.5.2 洁净气体灭火器的操作说明还应符合下列要求。

a）最小使用空间的说明，计算方法如下：

每具洁净气体灭火器的最小使用空间按公式（1）计算：

式中：

X——洁净气体灭火器的最小使用体积，单位为立方米（m³）；

W——洁净气体的质量，单位为千克（kg）；

S——洁净气体在60℃时的比容，单位为立方米每千克（m³／kg）；

C——洁净气体的LOAEL浓度，以体积分数表示。

b）警告：

操作说明中应包括以下警告：“警告-当浓缩的灭火剂喷射到火焰后，会产生有毒的副产品。可通过人员撤离、通风换气来避免吸入毒气。禁止在小于xX立方米的空间使用洁净气体灭火器。”

注：“xx”为该灭火器按照9.2.5.2a）计算得到的最小使用空间。

9.2.5.3 有关灭火器电绝缘性能的操作说明还应符合下列要求：

a）对于标识适用于E类火的灭火器，应标注“警告-仅适用于在1m以外对电压不超过1000V的带电设备灭火”；

b）对于不具有电绝缘性能的灭火器，应标注“警告-不适用于带电设备火灾”。

9.2.5.4 D类火灭火器的操作说明中应包括有关灭火过程特殊危险性、产生毒性物质等内容的警告。

9.2.6 检查说明

应陈述告知灭火器使用者进行以下检查，以确保：

a）保险装置完好；

b）灭火器完全充装；

c）未明显破坏、腐蚀或泄漏，喷嘴未被阻塞；

d）压力指示器指示在可工作的压力范围。

9.2.7 使用说明

应陈述以下内容：请阅读“使用手册”。

9.2.8 再充装说明及维修说明

应陈述以下内容：

a）到生产商或其授权的维修处再充装或维修；

b）对于可再充装的灭火器：“一经使用，立即再充装”；

c）请阅读“维修手册”。

10 说明书

10.1 使用说明书

每具灭火器应提供一份使用说明书，内容应对灭火器铭牌上的相关信息进行描述或解释，应包括灭火器的安装、操作和维护保养的说明、警告和提示。对灭火器的维修和再充装应提示阅读生产商的维修说明书。

10.2 维修说明书

每具灭火器应提供一份维修说明书。其内容应明示生产商的维修点信息、易损零部件的名称、参数、数量。对维修操作应有必要的说明、警告和提示，如：对装有显示内部压力指示器的灭火器，还应指明装在灭火器上的压力指示器不能作为充装压力时的计量压力；如用高压气瓶作充装压力，还应说明应使用调压阀等。对再充装应有必要的说明。

11 检验规则

11.1 检验类别与检验项目

11.1.1 型式检验

产品型式检验项目应按表9的规定进行。有下列情况之一时，应进行型式检验：

a）新产品或老产品转厂生产的试制定型鉴定；

b）产品的设计、结构、材料、零部件、元器件、生产工艺、生产条件等发生改变，可能影响产品质量；

c）产品标准规定的技术要求发生变化；

d）停产一年及以上恢复生产；

e）质量监督机构提出型式检验要求；

f）其他通过型式检验才能证明产品质量的情况。

11.1.2 出厂检验

每批产品都应进行出厂检验，出厂检验的项目不应少于表9的规定项目。

11.2 抽样

11.2.1 型式检验

型式检验样品应从出厂检验合格的产品中抽样，样品数应满足型式检验的样本大小。

11.2.2 出厂检验

出厂检验应按照GB／T 2828.1检验，其中按一般检验水平II、接收质量限0.4来确定正常检验一次抽样方案。

11.3 检验结果判定

11.3.1 型式检验

型式检验项目全部合格，则该产品合格，如有一项不合格，则该产品不合格。

11.3.2 出厂检验

出厂检验项目全部合格，则该批产品合格。若出现不合格时，剔除不合格品后，再进行加严检验一次抽样方案，复检合格，则判该批产品合格，否则判该批产品不合格。

12 包装、运输、贮存

12.1 包装

推车式灭火器的包装应符合运输和贮存的要求，应防止磕碰。

12.2 运输

推车式灭火器运输时应轻装轻卸，不应抛掷，防止碰撞，避免雨淋、暴晒及污染。

12.3 贮存

推车式灭火器的贮存环境温度应符合灭火器的使用温度范围，不应贮存于日光暴晒、潮湿及含有腐蚀性物质的环境中，不应重压。

附录A（规范性）推车式灭火器阀门

A.1 分类和型号

A.1.1 分类

A.1.1.1 阀门按所用灭火器的压力驱动型式分为：

a）贮压式灭火器阀门；

b）贮气瓶式灭火器阀门。

A.1.1.2 阀门按所用灭火器充装的灭火剂分为：

a）水基型灭火器阀门；

b）干粉灭火器阀门；

c）洁净气体灭火器阀门。

A.1.2 型号

阀门型号的编制方法如下：

示例1：FZTS80-M64×1.5-7H表示操纵杆长度为80mm，主体材质为铜合金，与瓶体连接螺纹为M64×1.5-7H的贮压式推车式水基型灭火器阀门。

示例2：FZT80-M52×2.0-8g／B 表示操纵杆长度为80mm，主体材质为不锈钢，与瓶体连接螺纹为M52×2.0-8g的贮压式推车式干粉灭火器阀门。

A.2 性能要求

A.2.1 基本参数

阀门的基本参数应符合表A.1、表A.2的相关规定。阀门的操纵杆长度为旋转中心至操纵杆顶端的直线长度，见图A.1。

A.2.2 材料

A.2.2.1 阀门阀体及阀杆应采用HPb59-1铅黄铜棒经锻造制成，其化学成分应符合GB／T 5231的规定，力学性能应符合GB／T 4423的规定。

A.2.2.2 阀门阀体的单体质量应符合表A.3的规定。

A.2.2.3 带有超压保护装置的贮压式灭火器阀门其阀体的单个质量应在上表的基础上增加10g。

A.2.2.4 阀门操纵杆应采用金属材料制造。

A.2.2.5 阀门上的密封件材质应选用丁腈橡胶，橡胶的邵氏硬度（邵尔A）应为70HA～80 HA。“O”型圈应符合HG／T 2579的规定。

A.2.2.6 阀门内使用的其他材料应与灭火器充装的灭火剂类型相适应，并应符合相应的标准。

A.2.3 外观和结构尺寸

A.2.3.1 阀门外表应光洁，不应有裂缝、杂物、折叠、过烧及磕碰损伤等影响阀门性能及外观的缺陷，操纵杆表面应光滑，不应有锐边、毛刺等缺陷，零部件无短缺、装配正确。铜制件表面应经过钝化、电泳等处理，其他制件应经防腐处理。

A.2.3.2 阀门的所有螺纹连接件，螺纹表面应光洁，无缺牙（除卸压槽部分之外）。以普通外螺纹与灭火器瓶体连接的阀门，应保证连接处有6牙以上的全螺纹（不包含卸压槽）相啮合。以普通内螺纹与灭火器瓶体连接以及其他组件和阀门连接的螺纹，应保证有4牙以上的全螺纹相啮合。以锥螺纹与灭火器瓶体相连接的阀门应保证有7牙以上的全螺纹啮合，并应在啮合后还留有3牙～5牙的全螺纹。

A.2.3.3 阀门应设有在完全拆下前能将灭火器内部压力释放出来的结构，并且在至少有2牙全螺纹相啮合时能安全卸压。与瓶体连接为普通外螺纹的阀门，如采用卸压槽结构，其卸压槽应向下贯通，卸压槽的长度不应小于3个齿距，卸压槽的深度应大于螺纹高度。与瓶体连接为普通内螺纹的阀门，其卸压孔应对称设置。

A.2.3.4 贮压式、贮气瓶式与灭火器瓶体连接螺纹为普通螺纹的阀门，其基本牙型、螺距和基本尺寸应符合GB／T 192、GB／T 193、GB／T 196的规定，普通螺纹公差应符合GB／T 197、GB／T 2516规定的内螺纹7H级、外螺纹8g级的要求，连接螺纹尺寸应符合表A.1或表A.2的规定。

A.2.3.5 阀杆的圆头端面与操纵杆在保险销未拔出时的距离（保险距）应大于1mm，应采用2.0mm～3.0mm的距离。阀杆的行程应大于5mm。

A.2.3.6 阀门上的其他加工尺寸应符合经批准的有效版本图样及技术文件的要求，未注公差尺寸应符合GB／T 1804中m级的规定。

A.2.3.7 阀门开启灭火器时，应由穿刺、打开等破坏密封的方式来操作，启闭应灵活、可靠，不应有卡滞现象。在充压过程中不应有泄漏。用手拔去保险销时，感觉自如，无卡滞等异常现象。

A.2.3.8 工作压力不超过2.5MPa的灭火器阀门，如设有超压保护装置，其动作压力不应超过灭火器的水压试验压力，也不应小于灭火器的最大工作压力。

A.2.3.9 需安装压力指示器的阀门，应设有在取下压力指示器时能自动封闭气路的装置（如气芯、单向阀等），气芯结构示意图见图A.2。阀门与压力指示器的连接尺寸应为M10×1。

A.2.4 开启力

开启机构的开启动作应区别于保险解脱动作且能一次完成，其开启力不应大于表3的规定。

A.2.5 气密性

在最大工作压力±0.2 MPa的内部压力下，阀门处于关闭状态时，不应有泄漏气泡出现；阀门处于任意开启位置时，不应有连续的泄漏气泡出现。

A.2.6 水压密封性能

阀门处于关闭状态，以1.5倍最大工作压力进行水压密封试验，试验中不应有泄漏和可见的变形。

A.2.7 耐压强度

阀门处于关闭状态，以3.6倍最大工作压力进行耐压强度试验，试验中阀门不应有破裂。

A.2.8 耐振性

阀门进行振动试验后，所有连接处不应有松动和泄漏，所有零件不应产生脱落、开裂及明显变形等缺陷。振动试验后的阀门应符合A.2.5的规定。

A.2.9 耐温性

阀门在使用温度范围内，不应泄漏，使用温度范围应符合5.1的规定。

A.2.10 耐用性

在最大工作压力下，全行程启闭阀门500次后，进行气密性试验，应无泄漏及其他异常现象。

A.2.11 抗腐蚀性能

阀门进行外部腐蚀试验后，外表面不应有明显的腐蚀现象，阀门的开启力应符合A.2.4的规定。

A.3 试验方法

A.3.1 外观及结构尺寸检验方法

A.3.1.1 外观要求用肉眼检验。

A.3.1.2 操纵杆长度用分度值为±1mm的量具检验。

A.3.1.3 连接螺纹用相应精度的螺纹规检验。

A.3.1.4 阀体的单体重量用准确度为±1g的衡器检验。

A.3.1.5 保险距及阀杆行程用分度值不低于±0.1mm的专用量具检验。

A.3.1.6 超压保护装置试验：将安全膜片安装在专用试验装置上，以缓慢的速率用水或油加压至破裂。压力显示仪准确度不应低于±0.2 MPa。

A.3.2 开启力试验

将阀门拧紧在专用装置上（如有压力指示器孔的，以螺塞堵之，下同），阀门处于关闭状态，充入压缩空气（或氮气）至最大工作压力±0.2 MPa（如有超压安全释放装置孔的，以螺塞堵之，下同）。将精度为±2N的测力仪与阀门操纵杆的顶端相连，开启阀门，测量开启力。

A.3.3 气密性试验

将阀门安装在专用装置上，充入压缩空气（或氮气）至最大工作压力±0.2MPa，关闭阀门和将阀门处于任意开启位置（试验时应将喷口堵住），浸入水温不低于5℃的清水中1min（水面距阀门最高处不应小于50mm），仔细观察。

A.3.4 水压密封性能试验

将阀门进口螺纹，与试压泵接头相连接。试验采用水作加压介质、水温不应低于5℃，试验用压力测量仪器准确度不低于±0.1 MPa。试验时先升压至2.0MPa，然后卸压，反复进行数次，以排除水中空气，然后升至试验压力下保持1min（如有压力安全保护装置的，试验前应拆除之，以螺塞堵之）。

A.3.5 耐压强度试验

将经水压密封试验合格的阀门的进口螺纹，与试压泵接头相连。试验采用水作加压介质，水温不应低于5℃。试验用压力测量仪器准确度不低于±0.2 MPa。试验时先升至2.0MPa，然后卸压，反复进行数次，以排除水中空气，然后升压至试验压力，保持1min（如有压力安全保护装置的，试验前应拆除之，以螺塞堵之）。

A.3.6 耐振性试验

A.3.6.1 将阀门拧紧在专用装置上，打开阀门，贮压式灭火器阀门从阀门喷口处充入（1.7±0.2）MPa的氮气或压缩空气；贮气瓶灭火器阀门充入（5.7±0.2）MPa的氮气或压缩空气；关闭阀门，装上保险机构，然后将专用装置安装在振动试验台上。

A.3.6.2 依次改变振动台的振动方向，使阀门按空间3个方向（垂直、水平、侧向）进行振动。每个方向的振动试验按下列参数连续进行：

a）频率：40 Hz；

b）振幅：（0.25±0.03）mm；

c）时间：2.0h。

A.3.6.3 经振动试验后的阀门按A.3.3进行气密性试验。

A.3.7 耐温性试验

A.3.7.1 将贮压式灭火器阀门安装在装有压力表的专用装置（专用装置的有效容积为1L～2L）上，安装力矩（40±5）N·m，压力表的准确度不低于±0.1MPa。打开阀门，在（20±2）℃环境下，从阀门喷口处充入（1.7±0.2）MPa氮气或压缩空气，关闭阀门，放置1h后记录充装压力和环境温度。然后将阀门分为A、B两组编号。

A.3.7.2 将贮气瓶灭火器阀门拧紧在专用装置［专用装置的有效容积为（3.0±0.2）L］上，安装力矩（130±20）N·m，打开阀门，按相应的充装系数充入二氧化碳，关闭阀门，称出整套专用装置的总质量，称量仪器的准确度不超过所充入二氧化碳量的1‰。然后将阀门分为A、B两组编号。

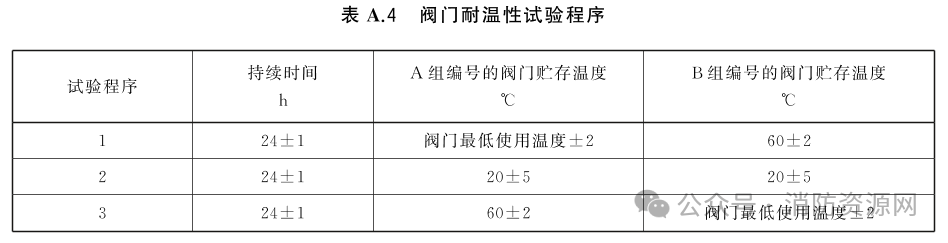

A.3.7.3 按表A.4的试验程序，改变阀门的贮存温度。

A.3.7.4 贮压式灭火器阀门（连同专用装置）分别从高低温环境中取出后，放置在试验前所记录的环境温度中，24h后测定阀门的内部压力，与试验前的测量压力应无差异。贮气瓶式灭火器阀门分别从高低温环境中取出后，再次称出整套专用装置的总质量，与试验前的称量值应无差异。

A.3.8 耐用性试验

将阀门安装在专用装置上，在（20±2）℃环境下，充入压缩空气（或氮气）至最大工作压力±0.2 MPa，全行程启闭阀门500次，频率20次／min，试验结束后，再按A.3.3进行气密性试验。

A.3.9 抗腐蚀性能试验

A.3.9.1 试验前对阀门及附件作仔细清洗，不应留有油腻、污物等。清洗时不应使用磨料或溶剂。然后以吊立状态放入盐雾试验箱内，阀门的螺纹部分应用胶带保护，阀门之间不应互相接触，也不应与试验箱壁接触。试验方法按7.5.1的规定。

A.3.9.2 试验结束后从试验箱中取出阀门，用温水清洗干净，然后在室温下干燥24h以上，再仔细检查阀门及附件的情况。

A.3.9.3 按照A.3.2测量经盐雾试验后的阀门开启力。

A.4 检验规则

A.4.1 出厂检验

A.4.1.1 出厂检验的项目按A.2.3～A.2.7的规定。

A.4.1.2 出厂检验的样本数和判定按GB／T 2828.1中一般检验水平II、正常检验一次抽样方案和接收质量限（AQL）0.4的规定。

A.4.1.3 所检项目的结果符合本附录的规定，判批产品合格。若出现不合格时，剔除不合格品后，再进行加严检验一次抽样方案，复检合格，判批产品合格，否则判批产品不合格。

A.4.2 型式检验

A.4.2.1 有下述情况之一时，应进行型式检验：
