消防安全案例分析第二篇消防设施应用案例分析 案例24 室内消火栓系统检测与验收案例分析

一、情景描述

某二级耐火等级的多功能组合公共建筑,地上6层,建筑高度22.7m;地上一层为商铺,地上二至四层为办公建筑,地上五、六层为旅馆。该建筑内设有室内外消火栓系统、火灾自动报警系统、消防应急照明和疏散指示系统、灭火器等消防设施及器材。该建筑的室内消火栓系统如图2-24-1所示。

图2-24-1 某建筑室内消火栓系统

该建筑室内消火栓系统采用临时高压给水系统。检测和验收时发现:设有符合要求的消防水池一座,两台符合要求的消防水泵从消防水池中取水供给高位消防水箱和消火栓系统,系统设有3条竖管和一个环网向18个消火栓供水,室内消火栓系统管网上设有两组水泵接合器,室内消火栓安装在走道上,室内消火栓间距不大于30.0m。室外消火栓系统流量为25L/s,室内消火栓系统流量为15L/s,室内同时动用水枪数为3支,竖管最小流量为10L/s,消火栓竖管直径为80mm。办公区室内消火栓采用DN50单阀单栓,商业金额旅馆去室内消火栓采用DN65单阀单栓。消火栓箱内配置软管卷盘。消火栓箱内安装有报警按钮,按动后确认灯点亮,并向消防控制中心报警,消防控制中心以硬线点对点的控制方式直接控制消火栓泵的启停。现场检测时拍摄的部分罩棚如图2-24-2和图2-24-3所示。



消防安全案例分析第二篇消防设施应用案例分析 案例24 室内消火栓系统检测与验收案例分析

二、分析要点

本案例包含或涉及下列内容:

(1)消防泵组的进出水管及附件设置和泵组向环网供水的技术要求。

(2)室内消防环状管网上阀门的设置应符合规范要求。

(3)室内消火栓选型和安装应符合规范要求。

三、关键知识点及依据

(1)应按《消防给水及消火栓系统技术规范》(GB 50974-2014)设计消火栓系统。

(2)当室内消火栓数超过10个且室外消火栓系统流量大于20L/s时,室内消火栓管网应成环状,消防泵房应有不少于2条出水管直接和环网的不同管段相连,当一条损坏时,其余的出水管应能通过全部水量。

(3)水泵出水管上应设试验检查用的压力表和DN65的试水管及阀门,供定期测试消防水泵的流量和压力,水泵进出水管应设阀门和压力表。

(4)室内消火栓竖管直径应由计算后确定,但不应小于10mm,应采用DN65室内消火栓。

(5)室内消防给水管网应采用阀门分成若干独立段,对本案例的管网阀门的布置应保证检修管道时关闭的竖管不超过1根。

(6)本案例应在屋面层设室内消火栓,因该层有局部功能用房,并应另设1个屋顶消火栓。

(7)本案例应设消防泵备用泵,且在火灾发生后消防泵不应进入高位消防水箱。

(8)消防用水和其他用水合用水箱时应采取消防用水不作他用的技术措施。

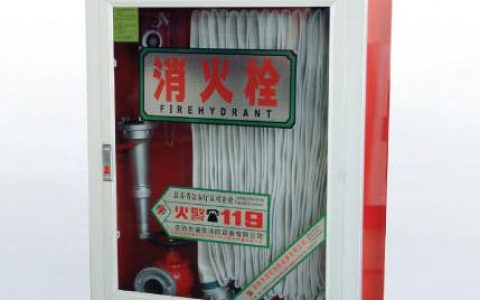

(9)本案例要求掌握室内消火栓箱安装的基本要求。参考室内消火栓设计及安装要求===>>>

四、注意事项

(1)高位消防水箱的设置高度及有效容积符合《消防给水及消火栓系统技术规范》(GB 50974-2014)的要求。

(2)系统消防泵供水参数符合《消防给水及消火栓系统技术规范》(GB 50974-2014)的要求。

(3)室内外消防用水量和水泵接合器设置均符合《消防给水及消火栓系统技术规范》(GB 50974-2014)的要求。
