知识点1：系统构成
消防给水系统主要由消防水源（天然水源、市政管网、消防水池、消防水箱）、供水设施设备（消防水泵、稳压泵、水泵接合器）和给水管网（阀门）等构成。

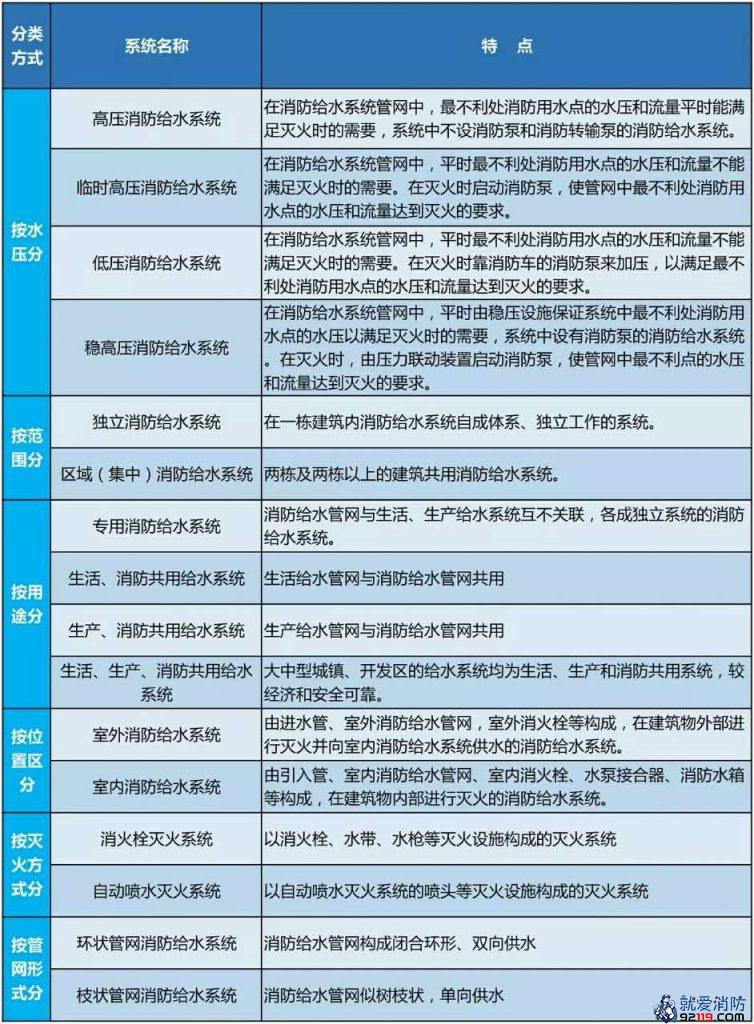

消防给水系统按水压分类，可分为高压、临时高压、低压消防给水系统；按给水范围分类，可分为独立消防给水系统和区域（集中）消防给水系统。
知识点2：系统组件（设备）安装前检查
一、消防水源的检查
消防给水系统的水源应无污染、无腐蚀、无悬浮物，水的pH值应为6.0-9.0.给水水源的水质不应堵塞消火栓、报警阀、喷头等消防设施，且不影响其运行。通常，消防给水系统的水质基本上要达到生活水质的要求，消防水源的水量应充足、可靠。
具体可用作消防水源的有市政给水管网、消防水池、天然水源和其他水源。
（一）市长给水管网作为消防水源的条件
（1）市政给水管网可以连续供水。
（2）用作两路消防供水的市政给水管网应符合下列规定：
1）市政给水厂至少有两条输水干管向市政给水管网输水。
2）市政给水管网布置成环状管网。
3）有不同市政给水干管上不少于两条引入管向消防给水系统供水，当其中一条发生故障时，其余侵入管应仍能保证全部消防用水量。
若达不到上述要求时，则视为一路消防供水。
（二）消防水池作为消防水源的条件
（1）消防水池有足够的有效容积。只有在能可靠补水的情况下（两路进水），才可减去持续灭火时间内的补水容积。
（2）供消防车取水的消防水池应设取水口（井）。
（3）在与生活或其他用水合用时，消防水池应有确保消防用水不被挪作他用的技术措施。
（4）严寒、寒冷等结冰地区的消防水池还应采取相应的防冻措施。
（5）取水设施有相应保护措施。
（三）利用天然水源作为消防水源的条件
（1）利用江河湖海、水库等天然水源作为消防水源时，其设计枯水流量保证率宜为90~97%。看是否有条件采取防止冰凌、漂浮物、悬浮物等物质堵塞消防设施的技术措施。
（2）天然水源应当具备在枯水位也能确保消防车、固定和移动消防水泵取水的技术条件；若要求消防车能够到达取水口，则还需要设置满足消防车到达取水口的消防车道金额消防车回车场或回车道。
（3）井水作为消防水源，直接向水灭火系统供水时，水井不应少于两眼，且当每眼水井的深井泵均采用一级供电负荷时，才可视为两路消防供水；若不满足，则视为一路消防供水。
（四）其他水源作为消防水源的条件
雨水清水池、中水清水池、水景和游泳池等，一般只宜作为备用消防水源。但当满足以上所列的水源必须作为消防水源时，应有保证在任何情况下都能满足消防给水系统所需的水量和水质的技术措施。
二、消防供水设施（设备）检查
（一）消防水泵
1.消防水泵的外观质量要求
（1）所有铸件外表面不应有明显结疤、气泡、砂眼等缺陷。
（2）泵体以及各种外露的罩壳、箱体均应喷涂大红漆。涂层质量应符合相关规定。
（3）消防水泵的形状尺寸和安装尺寸应与提供的安装图样相符。
（4）铭牌上标注的泵的型号、名称、特性应与设计说明一直。
2.消防水泵的材料要求
（1）水泵外壳宜为球墨铸铁，水泵叶轮材质宜为青铜或不锈钢。
（2）泵体、泵轴、叶轮等的材质合格证应符合要求。
3.消防水泵的结构要求
（1）泵的结构形式分为中开双吸泵、端吸泵、管道泵、卧式多级泵、立式长轴泵等，其选用应保证易于现场维修和更换零件。紧固件及自锁装置不应因振动等原因而产生松动。
（2）泵体上应铸出表示旋转方向的箭头。
（3）泵应设置放水旋塞，放水旋塞应处于泵的最低位置，以便排尽泵内余水。
4.消防水泵的机械性能要求
（1）消防水泵的型号与设计型号一致，泵的流量、扬程、功率符合设计要求和国家现行有关标准的规定。
（2）轴封处密封良好，无线状泄露现象。
5.消防水泵控制柜的要求
（1）消防水泵控制柜的控制功能瞒住设计要求。
（2）控制柜体端正，表面应平整，涂层颜色均匀一致，无眩光，并符合现行国家标准的有关规定，且控制柜外表面没有明显的磕碰伤痕和变形掉漆。
（3）控制柜面板设有电源电压、电流、水泵启/停状况及故障的声光报警等显示。
（4）控制柜导线的规格和颜色符合现行国家标准的有关规定。
（5）面板上的按钮、开关、指示灯应易于操作和观察，且有功能标示，并符合现行国家标准的有关规定。
（6）控制柜内的电器元件及材料应符合现行国家产品标准的有关规定，并安装合理，其工作位置符合产品使用说明书的规定。
（7）有可靠的双电源或双回路电源条件。
（8）机械应急开关合理。
（9）IP等级应符合设计要求。
（二）消防稳压设施
1.消防稳（气）压罐
（1）罐体外表面没有明显的结疤、气泡、砂眼等缺陷。
（2）罐体以及各种外露的罩壳、箱体均喷涂大红漆。
（3）消防稳压罐的型号与设计型号一致，工作压力不低于规定压力，流量应符合规定要求。
（4）稳压罐的设计、材料、制造、检验与检验报告描述相符。
（5）气压罐有效容积、气压、水位及工作压力符合设计要求；气压水罐应有水位指示器；气压水罐上的安全阀、压力表、泄水管、压力控制仪表等应符合产品使用说明书的要求。
（6）气压罐的出水口公称直径按流量计算确定。应急消防气压给水设备的公称直径不宜小于100mm，出水口处应设有防止消防用水倒流进罐的措施。
（7）囊式橡胶隔膜材料的性能应符合国家有关标准的规定，消防与生活共用的设备，其囊式橡胶隔膜的卫生质量应符合相关的规定。
2.消防稳压泵
（1）消防稳压泵的泵体、电动机外观无瑕疵，油漆完整，形状尺寸和安装尺寸与提供的安装图样相符。
（2）稳压泵的型号、规格、流量和扬程符合设计要求，并应有产品合格证和安装说明书。
（3）泵体、泵轴、叶轮等的材质应符合要求。
（三）消防水泵接合器
（1）查看消防水泵接合器的外观是否有瑕疵，油漆是否完整，形状尺寸和安装尺寸与提供的安装图样是否相符。
（2）对照设计文件查看选择的水泵接合器的型号、名称是否准确、一致。
（3）查看消防水泵接合器的设置条件是否具备，其设置位置是否在室外便于消防车接近和使用的地点。
（4）检查消防水泵接合器的外形与室外消火栓是否雷同，以免混淆而延误灭火。
（5）检查消防水泵接合器组件（包括单向阀、安全阀、控制阀等）是否齐全。
三、管材、管网的检查
（一）给水管材
消防水罐一般有球墨铸铁管、涂塑钢管、镀锌管等材料产品，管网的选择需要按照规范要求及实际情况来选取合适的材料。管道元件和材料在使用前应按现行国家标准和设计文件的规定核实其材质、型号、规格、数量和标识，并进行外观质量和几何尺寸检查验收，其结果应符合设计文件和相应产品标准的规定。
管材、管件应进行现场外观检查，并符合下列要求：
（1）表面应无裂纹、缩孔、夹渣、折叠和重皮。
（2）螺纹密封面应完整、无损伤、无毛刺。
（3）镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象。
（4）非金属密封垫片应质地柔韧、无老化变质和分层现象，表面应无折损、皱纹等缺陷。
（5）法兰密封面应完整光洁，没有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。
（6）管材的不圆度、壁厚应符合要求（有相关的质量保证文件）。
（7）球墨铸铁管承口内的工作面和插口的外工作面应光滑、轮廓清晰，不应有影响接口密封性的缺陷。
（二）管网支架、吊架
（1）管网支架、吊架型式、材质、结构尺寸、加工精度及焊接质量应符合设计文件或有关施工验收规范的要求。
（2）管网支架、吊架材料除设计文件另有规定外，一般采用Q235普通碳素钢型材制作。
（3）管网支架、吊架应切边均匀、无毛刺，焊缝均匀完整，外观成形良好，没有欠焊、裂纹等缺陷。
（4）管网支架、吊架上面的孔洞应采用电钻加工，不得用氧乙炔割孔。
（5）管网支架、吊架上管卡、吊杆等部件的螺纹应光洁整齐，无断丝和毛刺等缺陷。
（6）管网支架、吊架成品后应进行防腐处理，防腐涂层应完整、厚度均匀；当设计文件无规定时，除锈后涂防锈漆一道。
（7）管卡宜用镀锌成型件，当无成型件时可用圆钢或扁钢制作，其内圆弧部分应与管子外径相符。
（三）通用阀门的检查
（1）所选用阀门的型号、规格、压力、流量等应符合设计要求。
（2）所选用阀门及其附件应配备齐全，没有加工缺陷和机械损伤。
（3）对减压阀、泄压阀等重要阀门在现场要逐个进行强度试验和严密性试验，并符合《输油管道工程设计规范》的有关规定。
知识点3：系统安装调试与检测验收
一、消防水源
（一）消防水池、消防水箱的施工和安装，应符合《给水排水构筑物工程施工及验收规范》、《建筑给水排水及采暖工程施工质量验收规范》的有关规定。
（2）消防水池、消防水箱应设置于便于维护、通风良好、不结冰、不受污染的场所。在寒冷的场所，消防水箱应采取保温措施或在水箱间设置采暖措施（室内温度高于5℃）。
（3）在施工安装时，消防水池及消防水箱的外壁与建筑本体结构墙面或其他池壁之间的净距，要满足施工、装配和检修的需要。无管道的侧面，净距不宜小于0.7m；有管道的侧面，净距不宜小于1m，且管道外壁与建筑本体墙面之间的通道宽度不宜小于0.6m；设有人孔的池顶，顶板面与上面建筑本体板底的净宽不应小于0.8m。
（4）消防水箱采用钢筋混凝土时，在消防水箱的内部应贴白瓷砖或喷涂瓷釉涂料。采用其他材料时，消防水箱宜设置支墩，支墩的高度不宜小于600mm，以便于管道、附件的安装和检修。在选择材料时，除了考虑强度、造价、材料的自重、不易产生藻类外，还应考虑消防水箱的耐腐蚀性（耐久性）。
适合做消防水箱的常见材料有碳素钢板、钢筋混凝土、搪瓷钢板、玻璃钢、不锈钢等，他们的优缺点如下：
1）碳素钢板焊接而成的钢板水箱，内表面需进行防腐处理，并且防腐材料不得有碍卫生要求。
2）钢筋混凝土现场灌注的水箱，质量大，施工周期长，与配管边接处易漏水，清洗时表面材料易脱落。
3）搪瓷钢板水箱，水质不受污染，能防止钢板锈蚀，安装方便迅速，不受土建进度的限制，结构合理，坚固美观，不变形，不漏水，适用性强。
4）玻璃钢水箱，不受建筑空间限制，适应性强，质量轻，无锈蚀，不渗漏，外形美观，保温性能好，安全可靠，安装方便，清洗维修简单，但使用寿命短。
5）不锈钢水箱，坚固，不污染水质，耐腐蚀，不漏水，清洗方便，质量轻，不滋生藻类，容易保温，美观，施工方便，但价格高。
在选择不锈钢材料时，需要注意市政给水中氯离子对材料的影响。玻璃钢水箱受紫外线照射时强度有变化，橡胶垫片易老化，故不推荐使用。
（5）钢筋混凝土消防水池或消防水箱的进水管、出水管要加设防水套管。钢板等制作的消防水池或消防水箱的进出水等管道宜采用法兰连接，对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进出水管接头宜采用法兰式连接，采用其他连接方式时应做防锈处理。
（6）消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连，应采用间接排水方式。
（7）消防水池和消防水箱出水管或水泵吸水管要满足最低有效水位出水不掺气的技术要求。
（二）消防水池、消防水性的检测验收
（1）对照图样，用测量工具检查水池容量是否符合要求，观察有无补水、防冻等消防用水的保证措施，测量取水口的高度和位置是否符合技术要求，查看溢流管、泄水管的安装位置是否正确。对消防水箱而言，需测量水箱的容积、安装标高及位置是否符合技术要求；查看水箱的进水管、出水管、溢流管、泄水管、水位指示器、单向阀、水箱补给及增压措施是否符合技术要求；查看管道与水箱之间的连接方式及管道穿楼板或墙体时的保护措施。
（2）敞口水箱装满水静置24h后观察，若不渗不漏，则敞口水箱的满水试验合格；而封闭水箱在试验压力下保持10min，压力不降、不渗不漏，则封闭水箱的水压试验合格。
（3）对照图样，用测量工具检查水箱安装位置及支架或底座安装情况，其尺寸及位置应符合设计要求，埋设平整牢固。
（4）检查水箱溢流管和泄水管应设置在排水地点附近，但不得与排水管直接连接。
（三）其他消防水源的检测验收
（1）天然水源取水口、地下水井等其他消防水源的水位、储水量、有效容积、安装位置，应符合设计要求。
（2）对照设计资料检查江、河、湖、海、水库和水塘等天然水源的水量、水质是否符合设计要求，应验证其枯水位、洪水位和常水位的流量符合要求；地下水井的常水位、出水量等应符合设计要求。
（3）给水管网的进水管管径及供水能力应符合设计要求。
（4）消防水泵直接从市政管网吸水时，应测试市政供水的压力和流量是否能满足设计要求。
二、消防供水设施、设备
（一）消防水泵
1.消防水泵的安装调试
（1）安装前要对水泵进行手动盘车，检查其灵活性。小型管道泵可将水泵直接安装在管道上面，大多数水泵的安装需要设置混凝土基础。水泵安装前应对土建施工的基础进行复查验收，确保水泵基础符合相应水泵产品样本中水泵安装基础图的要求。设备基础的位置、尺寸、高度即地脚螺孔的位置和尺寸，应符合设计规定。设备基础表面要平整光滑，并清楚地脚螺栓预留孔内的杂物。
（2）水泵的减振设施。当有减振要求时，水泵应配有减振设施，将水泵安装在减震台座上。减振太作是在水泵的底座下增设槽钢框架或混凝土板，框架或混凝土板通过地脚螺栓与基础紧固，减振台座下使用减振装置。常用的减振设施有橡胶隔振垫、橡胶剪切减震器、阻尼弹簧减震器等。
（3）水泵安装操作。水泵安装有分体安装和整体安装两种方式。
1）水泵的分体安装。水泵在装配前，应首先检查零件主要装配尺寸及影响装配的缺陷，清洗零件后方可进行装配。水泵分体安装时，应先安装水泵，再安装电动机。水泵吊装可用起重机或三角架和倒链滑车，钢丝绳系在泵体吊环上没水泵就位后找正找平，使水泵高度、水平及中心位置符合设计要求。小型水泵的找正，一般用水平尺放在水泵轴上测量轴向水平，放在水泵进出口垂直法兰面上测量径向水平。大型水泵则采用水准仪和吊线法找正，然后进行泵体固定，最后安装电动机，使电动机联轴器与水泵联轴器对接，使水泵中心线与电动机轴中心线在同一水平线上。
2）水泵的整体安装。整体安装时，首先清除泵座底面上的油腻和污垢，将水泵吊装放置在水泵基础上；其次通过调整水泵底座与基础之间的垫铁厚度，使水泵底座找正找平；再次对水泵的轴线、进出水口中心线进行检查和吊证；最后进行泵体固定，用水泥砂浆教官地脚螺栓孔，待水泥砂浆凝固后，找平泵座并拧紧地脚螺栓螺母。
3）消防水泵机组外轮廓面与墙和相邻机组间的间距应符合下表的规定：
除了以上机组间距要求外，泵房主要人性通道宽度不宜小于1.2m，电气控制柜前通道宽度不宜小于1.5m。
4）水泵机组基础的平面尺寸，无隔振安装应较水泵机组底座四周各宽出100~150mm；有隔振安装应较水泵隔振台座四周各宽出150mm。
5）水泵机组基础的顶面标高，无隔振安装时应高出泵房地面不小于0.1m；有隔振安装时可高出泵房地面不小于0.05m。泵房内管道外底距地面的距离：当管径DN≤150时，不应小于0.2m；当管径DN≥200时，不应小于0.25m。
6）水泵吸水管水平段偏心大小头应采用管顶平接，避免产生气囊和漏气现象。
2.消防水泵控制柜的安装要求
（1）控制柜的基座，其水平度误差不应大于±2mm，并应做防腐处理及防水措施。
（2）控制柜与基座采用不应小于φ12mm的螺栓固定，每只柜不应小于4只螺栓。
（3）做控制柜的上下进出线口时，不应破坏控制柜的防护等级。
3.消防水泵的检测验收要求
（1）消防水泵运转应平稳，无不良噪声和振动。
（2）对照图样，检查工作泵、备用泵、吸水管、出水管及出水管上泄压阀、水锤消除设施、止回阀、信号阀等的型号、规格、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在敞开位置，并有明显标记。
（3）消防水泵应采用自灌式引水或其他可靠的引水措施，并保证全部有效储水被有效利用。
（4）分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、低压压力开关、高位消防水箱流量开关等信号的功能，均应符合设计要求。
（5）打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；消防水泵就地和远程启/停功能应正常，并向消防控制室反馈状态信号。
（6）在阀门出口用压力表检查消防水泵停泵时，水锤消除设施后的压力不应超过水泵出水口设计额定压力的1.4倍。
（7）采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。
（8）消防水泵启动控制应置于自动启动挡。
（9）消防水泵控制柜的验收要求：
1）控制柜的型号、规格、数量应符合设计要求。
2）控制柜的图样塑封后应牢固粘贴与柜门内侧。
3）控制柜的动作应符合设计要求和有关规定。
4）控制柜的质量应符合产品标准。
5）主、备电源自动切换装置的设置应符合设计要求。
（二）消防稳压设施
1.气压水罐的安装要求
（1）气压水罐有效容积、气压、水位及设计压力应符合设计要求。
（2）气压水罐安装位置和间距、进水管及出水管方向应符合设计要求。
（3）气压水罐宜有有效容积指示牌。
（4）气压水罐安装时其四周要设检修通道，其宽度不宜小于0.7m，消防气压给水设施顶部至楼板或梁底的距离不宜小于0.6m；消防稳压罐的布置应合理、紧凑。
（5）当气压罐设置在非采暖房间时，应采取有效措施防止结冰。
2.稳压泵的安装要求
（1）稳压泵的型号、规格、流量和扬程应符合要求，并应有产品合格证和安装使用说明书。
（2）稳压泵的安装应符合有关规定，并考虑排水的要求。
3.气压水罐的验收要求
（1）气压水罐的有效容积、调节容积应符合设计要求。
（2）气压水罐气测压力应符合设计要求。
4.稳压泵的验收要求
（1）稳压泵的型号、性能等应符合设计要求。
（2）稳压泵的控制应符合设计要求，并应有防止稳压泵频繁启动的技术措施。
（3）稳压泵在1h内的启停次数应符合设计要求，并不宜大于15次/h。
（4）稳压泵供电应正常，自动手动启停应正常；关掉主电源，主、备电源能正常切换。
（5）稳压泵吸水管应设置明杆闸阀，稳压泵出水管应设置消声止回阀和明杆闸阀。
（三）消防水泵接合器
1.消防水泵接合器的安装要求
（1）组装式消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；整体式消防水泵接合器的安装按其使用安装说明书进行。
（2）消防水泵接合器接口的位置应方便操作，安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为15~40m。
（3）墙壁消防水泵接合器的安装应符合设计要求。无设计要求时，其安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的静距离不应小于2m，且不应安装在玻璃幕墙下方。
（4）地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径；井内应有足够的操作空间并应做好防水和排水措施，防止地下水渗入。寒冷地区井内应做好防冻保护。
（5）消防水泵接合器与给水系统之间不应设置除检修阀门以外的其他阀门；检修阀门应在消防水泵接合器周围就近设置，且应保证便于操作。
2.消防水泵接合器的检测验收
（1）消火栓水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物（用于保护接合器的装置除外）。
（2）消防水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。
（3）消防水泵接合器应设置明显的耐久性指示标志，当系统采用分区或对不同系统供水时，必须标明消防水泵接合器的供水区域及系统区别的永久性固定标志。
（4）地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的永久性固定标志。
（5）消防水泵接合器的数量及进水管位置应符合设计要求，并采用消防车车载消防水泵进行充水试验，供水最不利点的压力、流量应符合设计要求；当有分区供水时，应确定消防车的最大供水高度和接力泵的设置位置的合理性。
三、给水管网
（一）管道连接方式
（1）螺纹连接。螺纹连接用于低压流体输送用焊接管道及外径可以攻螺纹的无缝钢管的连接，在消防上，当管径小于等于DN50时，应采用螺纹连接。
（2）焊接连接。焊接连接是管道工程中最重要且应用最广泛的连接方式。主要有点时接口牢固耐久，不易渗漏，接头强度和严密性高，使用后不需要经常管理，钢管的焊接方式有很多，如气焊、手工电弧焊、氩弧焊、埋弧焊等，由于电焊焊缝强度比气焊高，并且比气焊经济，因此优先采用电焊焊接。
（3）法兰连接。法兰连接是将垫片放入一对固定在两个管口上的法兰的中间，用螺栓拉紧使其紧密结合起来的一种可拆卸的接头。按法兰与管子的固定方式分为螺纹法兰、焊接法兰、松套法兰等。
（4）承插连接。消防上多用到铸铁管的承插连接，铸铁管的长差方式分为机械式接口和非机械式接口。
（5）沟槽连接。沟槽式管接口实在管材、管件等管道接头部位加工成环形沟槽，用卡箍件、橡胶密封圈和紧固件等组成的套筒式快速接头。这种连接方式具有不破坏钢管镀锌层、施工快捷、密封性好、便于拆卸等优点。
1）目前消防给水管道工程中较常用的连接方式有以下几种：
管卡连接、同径三通连接、同径四通连接、弯头连接、同心异径连接、机械三通连接、机械四通连接。
2）使用沟槽连接件（卡箍）连接时符合下课规定：
有振动的场所和埋地管道应采用柔性接头，其他场所宜采用刚性接头。当采用刚性接头时，每隔4~5个刚性接头应设置一个挠性接头，埋地连接时螺栓和螺母应采用不锈钢管件。
机械三通开孔间距不应小于1m，机械四通开孔间距不应小于2m。
配水干管（立管）与配水管（水平管）连接，应采用沟槽式管件，不应采用机械三通。
埋地的沟槽式管件的螺栓、螺帽应做防腐处理。水泵房内的埋地管道连接应采用挠性接头。
采用沟槽连接件连接管道变径和转弯时，宜采用沟槽式异径管件和弯头；当需要采用补芯时，三通上可用1个，四通上不应超过2个；公称直径大于50mm的管道不宜采用活接头。
（二）架空管道的安装
（1）架空管道的安装不应影响建筑功能的正常使用，不应影响和妨碍通行以及门窗等开启。
（2）当设计无要求时，管道的中心线与梁、柱、楼板等的最小距离应符合下表的规定：
（3）消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有放水要求处时，要设放水套管。
（4）消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料。
（5）消防给水管穿过墙体或楼板式要加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内。
（6）消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施。
（7）消防给水管可能发生冰冻时，应采取防冻技术措施。
（8）消防给水管通过或敷设在有腐蚀性气体的房间内时，管外壁要刷防腐漆或缠绕防腐材料。
（9）架空管道外应刷红色油漆或涂红色环圈标志，并注明管道名称和水流方向标识。红色环圈标志宽度不应小于20mm，间隔不宜大于4m，在一个独立的单元内环圈不宜少于两处。
（三）管网支架、吊架的安装
（1）架空管道支架、吊架、防晃（固定）支架的安装应牢固，其型式、材质及施工应符合设计要求。
（2）设计的吊架在管道的每一支撑点处应能承受5倍于充满水的管道质量，且管道系统支撑点应支撑整个消防给水系统。
（3）管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受充满水管道质量另加114kg的阀门、法兰和接头等附加荷载。
（4）当管道穿梁安装时，穿梁处宜设置1个吊架。
（5）下列部位应设置固定支架或防晃支架。
1）配水管宜在中点设1个防晃支架，但当管径小于DN50时可不设，
2）配水干管及配水管、配水支管的长度超过15m，每15m长度内应至少设1个防晃支架，但当管径不大于DN40时可不设。
3）管径大于DN50的管道拐弯、三通及四通位置处应设1个防晃支架。
4）防晃支架的强度，应满足管道、配件及管内水的质量再加50%的水平方向推力时不损坏或不产生永久变形。当管道穿梁安装时，管道再用紧固件固定与混凝土结构上，可作为1个防晃支架处理。
（6）架空管道每段管道设置的防晃支架不应少于1个；当管道改变方向时，应增设防晃支架；立管应在其始端和终端设防晃支架或采用管卡固定。
（四）管网的试压和冲洗
消防给水管网施工完成后，要进行试压和冲洗，要求如下：
（1）管网安装完毕后，要对其进行强度试验、冲洗和严密性试验。
（2）强度试验和严密性试验宜用水进行。
（3）系统试压完成后，要及时拆除所有临时盲板及试验用的管道，并与记录核对无误。
（4）管网冲洗在试压合格后分段进行。冲洗顺序应先室外、后室内，先地下、后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
（5）系统试压前应具备下列条件：
1）埋地管道的位置及管道基础、管道支墩等经复查应符合设计要求。
2）试压用的压力表不应少于2只；精度不应低于1.5级，量程为试验压力值的1.5~2倍。
3）对不能参与试压的设备、仪表、阀门及附件要加以隔离或拆除；加设的临时盲板应具有凸于法兰的边耳，且应做明显标志，并记录临时盲板的数量。
（6）系统试压过程中，当出现泄漏时，要停止试压，并放空管网中的试验介质，消除缺陷后，重新再试。
（7）管网冲洗宜用水进行。冲洗前，要对系统的仪表采取保护措施。
（8）冲洗前，对管道防晃支架、吊架等进行检查，必要时应采取加固措施。
（9）对不能经受冲洗的设备和冲洗后可能存留脏物、杂物的管段，应进行清理。
（10）冲洗管道管径大于DN100时，应对其死角和底部进行敲打，但不的损伤管道。
（11）水压试验和水冲洗宜采用生活用水进行，不得使用海水或含有腐蚀性化学物质的水。
（12）在管材类型为钢管的压力管道的水压强度试验中，当系统设计工作压力小于或等于1MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应小于1.4MPa；当系统设计工作压力大于1MPa时，水压强度试验压力应为该工作压力加0.4MPa。
（13）水压强度试验的测试点应设在系统管网的最低点。对管网注水时，应将管网内的空气排尽，并缓慢升压，达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不大于0.05MPa。
（14）水压严密性试验在水压强度试验和管网冲洗合格后进行，试验压力应为系统设计工作压流，稳压24h，应无泄漏。
（15）水压试验时环境温度不宜低于5℃，否则应采取防冻措施。
（16）消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统一起进行水压强度试验和水压严密性试验。
（17）气压严密性试验的介质宜采用空气或氮气，试验压力为0.28MPa，且稳压24h，压力降不应大于0.01MPa。
（18）管网冲洗的水流方向要与灭火时管网水流方向一致。
（19）管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其水牌管位置应低于冲洗管网。
（20）管网冲洗应连续进行。当出水口的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。
（21）管网冲洗宜设临时专用排水道，其排放应畅通和安全。排水管道的截面面积不应小于被冲洗管道截面面积的60%。
（22）管网的地上管道与地下管道连接前，应在管道连接处加设堵头后，再对地下管道进行冲洗。
（23）管网冲洗结束后，应将管网内的水排出干净。
（24）干式消火栓系统管网冲洗结束，管网内水排除干净后，必要时可采用压缩空气吹干。
（五）消防给水系统阀门的安装
（1）各类阀门型号、规格及公称压力应符合设计要求。
（2）阀门的设置应便于安装维修和操作，且安装空间能满足阀门完全启闭的要求，并做标志。
（3）阀门应有明显的启闭标志。
（4）消防给水系统干管与水灭火系统连接处应设置独立阀门，并保证各系统独立使用。
（六）给水管网的检测验收
（1）管网应符合下列要求：
1）管道的材质、管径、接头、连接方式及采取的防腐、防冻措施，应符合设计要求，管道标识应符合设计要求。
2）管网排水坡度及辅助排水设置，应符合设计要求。
3）管网不同部位安装的阀门及部件等，均应符合设计要求。
4）架空管道的立管、配水支管、配水管、配水干管设置的支架，应符合相关规定。
5）消防给水系统流量、压力的验收，应通过系统流量、压力检测装置和末端试水装置进行放水试验，系统流量、压力和消火栓充实水柱等应符合设计要求。
（2）阀门应符合下列要求
1）阀门的型号、安装位置和方向应符合设计文件的规定。
2）阀门的安装位置、进出口方向应正确，连接应牢固、紧密，启闭应灵活，阀杆、手轮等朝向应合理。
知识点4：系统维护管理
一、消防水源的维护管理
（1）每季度应检测市政给水管网的压力和供水能力。
（2）每年应对天然河、湖等地表消防水源的常水位、枯水位、洪水位，以及枯水位流量或蓄水量等进行一次检测。
（3）每年应对水井等地下消防水源的常水位、最低水位、最高水位和储水量等进行一次测定。
（4）每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测；消防水池水箱玻璃水位观察时应关闭。
（5）在冬季每天要对消防储水设施进行室内温度和水温检测，当结冰或室内温度低于5℃时，要采取确保不结冰和室温不低于5℃的措施。
（6）每年应检查消防水池、消防水箱等蓄水设施的结构材料是否完好，发现问题及时处理。
（7）永久性地表水天然水源消防取水口应有防止水生物繁殖的管理技术措施。
二、供水设施设备的维护管理
（一）供水设施的维护管理规定
（1）每月应手动启动消防水泵运转一次，并检查供电电源的情况。
（2）每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且自动记录自动巡检情况，每月应检测记录。
（3）每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。
（4）每日应对柴油机消防水泵的启动电池的电量进行检测，每周检查储油箱的储油量，每月应手动启动柴油机消防水泵运行一次。
（5）每季度应对消防水泵的出流量和压力进行一次试验。
（6）每月应对气压水罐的压力和有效容积进行一次检测。
（二）水泵接合器的维护管理规定
（1）查看水泵接合器周围有无防止构成操作障碍的物品。
（2）查看水泵接合器有无破损、变形、锈蚀及操作障碍，确保接口完好、无渗漏、闷盖齐全。
（3）查看闸阀是否处于开启状态。
（4）查看水泵接合器的标志是否明显。
三、给水管网的维护管理
（1）系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态，每月应对电动阀和电磁阀的供电和启闭性能进行检测。
（2）每月应对电动阀和电磁阀的供电和启闭性能进行检测。
（3）每季度应对室外阀门井中、进水管上的控制阀门进行一次检查，并应核实其处于全开启状态。
（4）每天应对水源控制阀进行外观检查，并应保证系统处于无故障状态。
（5）每季度应对系统所有的末端试水阀和报警阀的放水实验法进行一次放水试验，并应检查系统启动、报警功能及出水情况是否正常。
（6）在市政供水阀门处于完全开启状态时，每月应对倒流防止器的压差进行检测，且应符合相关规定。
本站除声明原创之外均来自网络，旨在传递更多消防常识，如有倾权，联系删除。发布者：就爱消防网，本文地址：https://ixiaofang.com/3418.html
