一级消防工程师考试建筑消防设施之气体灭火系统

气体灭火系统时串通的四大固定式灭火系统（水、气体、泡沫和干粉）之一。应用广泛，具有灭火效率高、灭火速递快、保护对象无污损等特优点。气体灭火系统一般根据灭火介质命名，目前比较常用的气体灭火系统由二氧化碳灭火系统、七佛丙烷灭火系统、IG541混合气体灭火系统等。

知识点1：气体灭火系统的灭火机理

一、二氧化碳灭火系统

二氧化碳灭火系统主要在于窒息，其次是冷却。

二、七佛丙烷灭火系统

一方面是冷却降温，另一方面是化学抑制。

三、IG541灭火系统

IG541混合气体灭火剂时由氮气（52%）、氩气（40%）和二氧化碳气体（8%）按一定比例混合成的气体，由于这些气体都在大气层中自然存在且来源丰富，对大气臭氧没有损耗，也不会传产生温室效应。混黑气体无色、无味、无毒、无腐蚀性及不导电，是一种理想的灭火剂。

知识点2：系统分类和组成

一、系统分类

（一）按使用的灭火剂分类

1.二氧化碳灭火系统

二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。二氧化碳对燃烧具有良好的窒息和冷却作用，

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（灭火剂在常温下储存）和低压系统（指灭火剂在-20~-18摄氏度与低温下储存）两种应用形式。管网起点计算压力：高压系统应取5.17MPa，低压气筒应取2.07MPa。

2.七佛丙烷灭火系统

七佛丙烷灭火系统是以七佛丙烷作为灭火介质的气体灭火系统。七佛丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，其臭氧层孙航能力为0.但七佛丙烷灭火剂及其分解产物对人体有毒害危害，使用时应引起重视。

3.惰性气体灭火系统

惰性气体灭火系统包括IG01（氩气）、IG100（氮气）、IG55（氩气、氮气）、IG541（氮气、氩气、二氧化碳）灭火系统。由于惰性气体无毒、无色、无味、惰性及不导电，故被称为洁净气体灭火系统。

（二）按系统的结构特点分类

1.无管网灭火系统

无管网灭火系统是指按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统，又称预制灭火系统。该系统又分为柜式气体灭火装置和悬挂式气体灭火装置两种，适用于较小的、无特殊要求的防护区。

2.管网灭火系统

管网灭火系统是指按一定的应用条件进行计算，将灭火剂从储存装置经由干管、支管输送至喷放组件实施喷放的灭火系统。

管网系统又可分为组合分配系统和单元独立系统。

组合分配系统是指用一套灭火系统储存装置同时保护两个或两个以上防护区或保护对象的气体灭火系统。组合分配系统的灭火剂设计用量时按最大的一个防护区或保护对象来确定的，如组合中某个防护区需要灭火，则通过选择阀、容器阀等的控制，定向释放灭火剂。这种灭火系统的有点时储存容器数和灭火剂用量可以大幅减少，有较高的应用价值。

单元独立系统是指用一套灭火剂储存装置保护一个防护区的灭火系统。

（三）按应用方式分类

1.全淹没灭火系统

全淹没灭火系统是指在规定的时间内，向防护区喷射一定浓度的气体灭火剂，并使其均匀地充满整个防护区的灭火系统。全淹没灭火系统的喷头均匀布置在防护区的顶部，火灾发生时，喷射的灭火剂与空气混合迅速在此空间内建立有效扑灭火灾的灭火浓度，并将灭火剂浓度保持一段所需要的时间，即通过灭火剂气体将封闭空间淹没实施灭火。

2.局部应用灭火系统

局部应用灭会哦系统是指在规定时间内，向保护对象以设计喷射率直接喷射气体灭火剂，在保护对象周围形成局部高浓度，丙持续一定时间的灭火系统。局部应用灭火系统的喷头均匀布置在保护对象的四周，火灾发生时，将灭火剂直接而集中第喷射到保护对象上，使其笼罩在整个保护对象外表面，即在保护对象周围局部范围内达到较高的灭火剂气体浓度实施灭火。

（四）按加压方式分类

1.自压式气体灭火系统

自压式气体灭火系统是指灭火剂无须加压而是依靠自身饱和蒸气压进行输送的灭火系统。

2.内储压式气体灭火系统

内储压式气体灭火系统是指灭火剂在瓶组内用惰性气体进行加压储存，系统动作时灭火剂靠瓶组内的冲压气体进行输送的灭火系统。

3.外储压式气体灭火系统

外储压式气体灭火系统是指系统动作时灭火剂由专设的压力气体瓶组按设计压力对其进行充压的灭火系统。

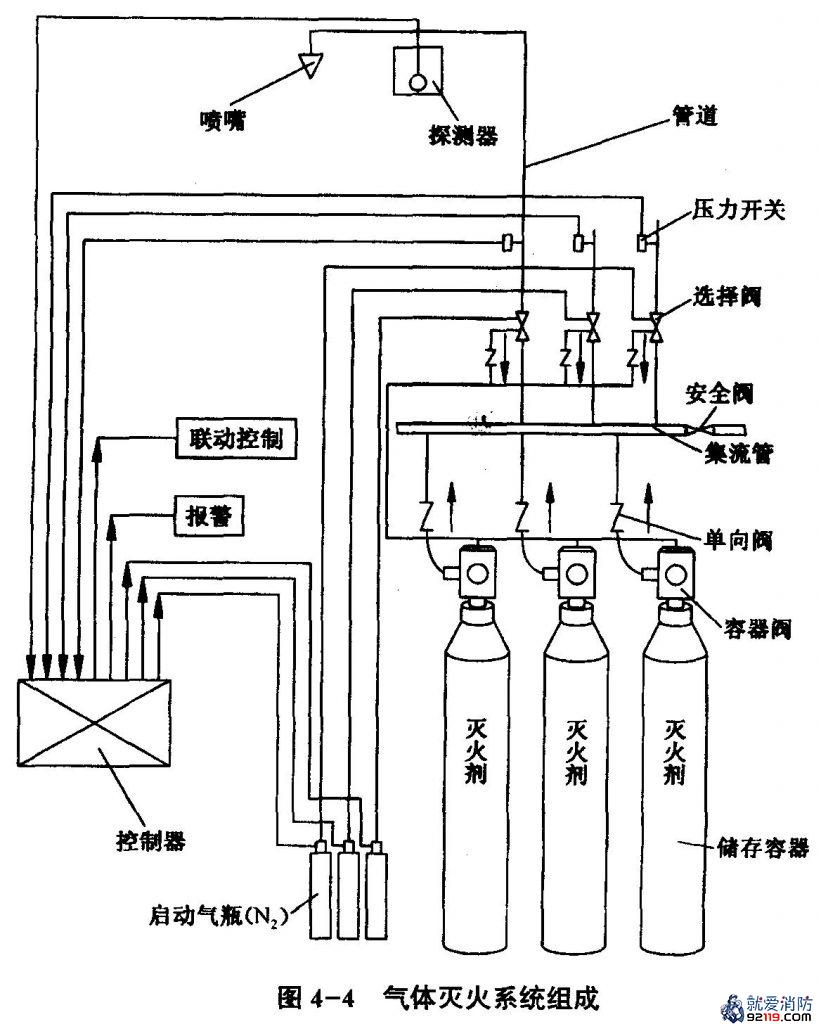

二、系统组成

（一）高压二氧化碳灭火系统、内储压式七佛丙烷灭火系统

这类系统由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

（二）外储压式七佛丙烷灭火系统

该系统由灭火剂瓶组、加压气体瓶组、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

（三）惰性气体灭火系统

惰性气体灭火系统由灭火剂瓶组、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

（四）低压二氧化碳灭火系统

该系统由灭火剂储存装置、总控阀、驱动器、喷头、管道超压泄放装置、信号反馈装置、控制器等组成。

（五）无管网灭火系统

1.柜式气体灭火装置

该装置一般由灭火剂瓶组、驱动气体瓶组、容器阀、减压装置（针对惰性气体灭火装置）、驱动装置、集流管（只限多瓶组）、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件等组成。

2.悬挂式气体灭火装置

该装置由灭火剂储存容器、启动释放组件、悬挂支架等组成。

知识点3：系统工作原理与控制方式

气体灭火系统主要有自动、手动、机械应急启动和紧急启动/停止四种控制方式。但其工作原理却因灭火剂种类、灭火方式、结构特点、加压方式和控制方式的不同而各不相同。

一、系统工作原理

（一）高压二氧化碳灭火系统、内储压式七佛丙烷灭火系统与惰性气体灭火系统

当防护区发生火灾时，产生烟雾、高温和光辐射使感烟、感温、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到报警灭火控制器，控制器自动发出声光报警并经逻辑判断后启动联动装置，经过一段时间延时，发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，由控制器启动防护区外的释放警示灯和警铃。

另外，通过压力开关检测系统是否正常工作，若启动指令发出，而压力开关的信号未反馈，则说明系统存在故障，值班人员应在接到事故报警后尽快到储甁间，手动开启储存容器上的容器阀，实施人工启动灭火。

（二）外储压式七氟丙烷灭火系统

控制区发出系统启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾的防护区的选择阀，同时打开加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，同时打开加压单元气体瓶组的容器阀，加压气体经减压进入灭火剂瓶组，加压后的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区内的喷头进行喷放灭火。

二、系统控制方式

气体灭火系统具体控制流程如图所示：

（一）自动控制方式

灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。控制器上有控制方式选择所，当将其置于“自动”位置时，灭火控制器处于自动控制状态。当只有一种探测器发出火灾信号时，控制器即发出声光报警信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂实施灭火。当两种探测器同时发出火灾信号时，控制器发出火灾声光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过一段时间延时后，即发出灭火指令，打开电磁阀，喷放气体打开容器阀，释放灭火剂实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外或控制室操作面板上的“紧急停止按钮”，即可终止灭火指令的发出。

（二）手动控制方式

将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。这时，当火灾探测器发出火警信号时，控制器即发出声光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置释放灭火剂实施灭火。此时报警信号仍存在。无论装置处于自动或手动状态，按下任何紧急启动按钮，都可启动灭火装置释放灭火剂实施灭火，同时控制器立即进入灭火报警状态。

（三）机械应急启动工作方式

在控制器失效且值守人员判断为火灾时，应立即通知现场所有人员撤离，在确定所有人员撤离现场后，方可按以下步骤实施机械应急启动：手动关闭联动设备并切断电源；打开对应保护区选择阀；成组逐个打开对应保护区储瓶组上的容器阀，即可实施灭火。

（四）该方式适用于以下紧急状态：情况一，当值守人员发现火情而气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离，在确定所有人员撤离现场后，方可按下紧急启动/停止按钮，系统立即实施灭火操作；情况二，当气体灭火控制器发出声光报警器信号并正处于延时阶段，如发现为误报火警时可立即按下紧急启动/停止按钮，系统将停止实施灭火操作，避免不必要的损失。

知识点4：系统使用范围

一、二氧化碳灭火系统

二氧化碳灭火系统可用于扑救灭火前可切断气源的气体火灾，液体火灾或石蜡、沥青等可融化的固体火灾，固体表面火灾及棉、毛、织物、纸张等部分固体深位火灾，电气火灾。

二氧化碳灭火系统不得用于扑救硝化纤维、火药等含氧化剂的化学制品火灾，钾、钠、镁、钛、锆等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾。

二、七氟丙烷灭火系统

七氟丙烷灭火系统适用于扑救电气火灾、液体表面火灾或可融化的固体火灾、固体表面火灾和灭火前可切断气源的气体火灾。

七氟丙烷灭火系统不的用于扑救下列物质的火灾：含氧化剂的化学制品及混合物，例如硝化纤维、硝酸钠等；活泼金属，例如钾、钠、镁、钛、锆、铀等；金属氢化物。例如氢化钾、氢化钠等；能自行分解的化学物质，例如过氧化氢、联胺等。

三、其他气体灭火系统

其他气体灭火系统适用于扑救电气火灾、固体表面火灾、液体火灾和灭火前能切断气源的气体火灾。

本系统不适用于扑救下列火灾：硝化纤维、硝酸钠等氧化剂和含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氢、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。

知识点5：系统设计参数

一、防护区的设置要求

（一）防护区的划分

防护区应根据封闭空间的结构特点和位置来划分，防护区划分应符合下列规定：防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区；采用管网灭火系统时，一个防护区的面积不宜发育500㎡，且容积不宜大于1600m³。

（二）耐火性能

防护区围护结构及门、窗的耐火极限均不宜低于0.50h，吊顶的耐火极限不宜低于0.25h。

全淹没灭火系统防护区建筑物构件耐火时间（一般为30min）包括：探测火灾时间、延时时间、释放灭火剂时间及保持灭火剂设计浓度的浸渍时间为30min，释放灭火剂时间对于扑救表面火灾不应大于1min，对于扑救固体深位火灾不应大于7min。

（三）耐压性能

防护区围护结构承受内压的允许压强不宜低于1200Pa。

（四）泄压能力

对于全封闭的防护区，应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。防护区设置的泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。对于设有防爆泄压设施或门、窗缝隙未设密封条的防护区可不设泄压口。

（五）封闭性能

在防护区的围护构件上不宜设置敞开孔洞，否则会造成灭火剂流失。当必须设置敞开孔洞时，应设置能手动和自动关闭的装置。在喷放灭火剂前，应自动关闭防护区内除泄压口外的开口。

（六）环境温度

防护区的最低环境温度不应低于-10摄氏度。

二、安全要求

设置气体灭火系统的防护区应设置疏散通道和安全出口，保证防护区所有人员能自30s内撤离完毕。

防护区内的疏散通道和出口，应设消防应急照明灯具和疏散指示标志灯。防护区内应设火灾声音报警器，必要时可增设闪光报警器。防护区的入口处应设火灾声光报警器和灭火剂喷放指示灯，以及防护区采用的相应气体灭火的永久性标志牌。灭火剂喷放指示灯信号，应保持到防护区通风换气后，以手动方式解除。

防护区的门应朝疏散方向开启，并能自行关闭；用于疏散的门必须能从防护区内打开。

灭火后的防护区应通风换气，地下防护区和无窗或固定窗扇的地上防护区，应设置机械排风装置，排风口宜设在防护区的下部并宜直通室外。通信机房、电子计算机机房等场所的通风换气次数不应小于每小时5次。

储甁间的门应向外开启，储甁间内应设应急照明；储甁间应有良好的通风条件，地下储甁间应设机械排风装置，排风口设在下部，室内气体可通过排风管排出室外。

经过有爆炸危险和变电、配电场所的管网，以及布设在以上场所的金属箱体等，应设防静电接地。

有人工作防护区的灭火设计浓度或实际使用浓度，不应大于有毒性反应浓度。

防护区内设置的预制灭火系统的充压压力不应大于2.5MPa。灭火系统的手动控制与应急操作应有防止误操作的警示显示与措施。

设有气体灭火系统的场所，宜配置空气呼吸器。

三、二氧化碳灭火系统的设计

（一）一般规定

二氧化碳灭火系统应用方式可分为全淹没灭火系统和局部应用灭火系统。全淹没灭火系统适用于扑救封闭空间内的火灾；局部应用系统适用于扑救不需封闭空间条件的具体保护对象的非深位火灾。

1.采用全淹没灭火系统的防护区，应符合下列规定：

（1）对气体、液体、电气火灾和固定表面火灾，在喷放二氧化碳前不能自动关闭的开口，其面积不应大于防护区总内表面面积的3%，且开口不应设在底面。

（2）对固体身为火灾，除泄压口以外的开口，在喷放二氧化碳前应自动关闭。

（3）防护区的围护结构及门、窗的耐火极限不宜低于0.50h，吊顶的耐火极限不应低于0.25h；围护结构及门、窗的允许压强不宜小于1200Pa。

（4）防护区用的通风机和通风管道中的防火阀，在喷放二氧化碳前应自动关闭。

2.采用局部应用灭火系统的保护对象，应符合下列规定：

（1）保护对象周围的空气流动速度不宜大于3m/s，必要时应采取党风措施。

（2）在喷头与保护对象之间，喷头喷射角度范围内不应有遮挡物。

（3）当保护对象为可燃液体时，液面至容器缘口的距离不得小于150mm。

启动释放二氧化碳之前或同时，必须切断可燃、助燃气体的气源。

组合分配系统的二氧化碳储存量，不应小于所需储存量最大的一个防护区域或保护对象储存量。

当组合分配系统保护5个及以上防护区或保护对象，或者在48h内不能恢复时，二氧化碳应有备用量，备用量不应小于系统设计的储存量。对于高压系统和单独设置备用储存容器的低压系统，备用量的储存容器应与系统管网相连，应能与主储存容器切换使用。

（二）全淹没灭火系统的设计

二氧化碳设计浓度不应小于灭火浓度的1.7倍，丙不得低于24%。当防护区内存有两种及以上可燃物时，防护区的二氧化碳设计浓度应采用可燃物中最大的二氧化碳设计浓度。

二氧化碳的设计用量计算（略）

当防护区的环境温度超过100摄氏度时，二氧化碳的设计用量应在设计规范计算值的基础上每超过5摄氏度增加2%。当防护区的环境温度低于-20摄氏度时，二氧化碳的设计用量应在设计规范计算值的基础上每降1摄氏度增加2%。防护区应设置泄压口，并宜设在外墙上，其高度应大于防护区净高的2/3.当防护区设有防爆泄压孔时，可不单独设置泄压口。

全淹没灭火系统二氧化碳的喷放时间不应大于1min。当扑救固体深位火灾时，喷放时间不应大于7min，并应在前2min内使二氧化碳浓度达到30%。

（三）局部应用灭火系统的设计

局部应用灭火系统的设计可采用面积法或体积法。当保护对象的着火部位是比较平直的表面时，宜采用面积法；着火对象为不规则物体时，应采用体积法。局部应用灭火系统的二氧化碳喷射时间不应少于0.5min。对于燃点温度低于沸点温度的液体和可融化固体的火灾，二氧化碳的喷射时间不应小于1.5min。

当采用面积法设计时，应符合下列规定：

1.保护对象计算面积应取被保护表面整体的垂直投影面积。

2.架空型喷头应以喷头的出口至保护对象表面的距离确定设计流量和相应的正方形保护面积，槽边型喷头保护面积应由设计选定的喷头设计流量确定。

3.架空型喷头的布置宜垂直于保护对象的表面，其瞄准点应偏向喷头安装位置的一方。

四、其他气体灭火系统的设计

（一）一般规定

采用气体灭火系统保护的防护区，其灭火设计用量或惰化设计用量，应根据防护区内可燃物相应的灭火设计浓度或惰化浓度经计算确定。

有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计浓度；无爆炸危险的气体、液体火灾和固体类火灾的防护区，应采用灭火设计浓度。

几种可燃物共存或混合时，没货设计浓度的惰化设计浓度应按其中最大的灭火设计浓度或惰化设计浓度确定。

两个伙两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

灭火系统的灭火剂储存量，应为防护区的灭火设计用量、储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

灭火系统的储存装置72h内不能重新重装恢复工作的，应按系统原储存量的100%设置备用量。

灭火系统的设计温度应采用20摄氏度。

同一集流管上的储存容器，其规格、充装压力和充装量应相同。

同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。

个管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

管网上不应采用四通管件进行分流。

喷头的保护高度和保护半径应符合下列规定：最大保护高度不宜大于6.5m，最小保护高度不应小于0.3m；喷头安装高度小于1.5,m时，保护半径不宜大于4.5m；喷头安装高度不小于1.5m时，保护半径不应大于7.5m。

喷头宜贴近防护区顶面安装，距顶面最大距离不宜大于0.5m。

一个防护区设置的预制灭火系统。其装置数不宜超过10台。

同一个防护区内的预制灭火系统装置多余1台时，必须能同时启动，其动作相应时差不得大于2s。

（二）七氟丙烷灭火系统

七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍，惰化设计浓度不应小于惰化浓度的1.1倍。

固体表面火灾的灭火浓度为5.8%。

图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用10%。

油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度宜采用9%。

通信机房和电子计算机机房等防护区，灭火设计浓度宜采用8%。

防护区实际应用浓度不应大于灭火设计浓度的1.1倍。

在通信机房和电子计算机机房等防护区，设计喷放时间不应大于8s；在其他防护区，设计喷放时间不应大于10s。

灭火浸渍时间应符合下列规定：木材、纸张、织物等固体表面火灾，宜采用20min；通信机房、电子计算机机房内的电气设备火灾，应采用5min；其他固体表面火灾，宜采用10min；气体和液体火灾，不应小于1min。

七氟丙烷灭火系统应采用氮气增压输送，氮气的含水量不应大于0.0006%。

知识点6：系统组件及设置要求

一、二氧化碳灭火系统

（一）灭火剂储存装置

目前我国二氧化碳储存装置均为储存压力5.17规格，储存装置为无缝钢制容器，它由容器阀、连接软管、钢瓶组成，耐压值为22.05MPa。二氧化碳高压系统储存装置规格有32L、40L、45L、50L、82.5L。

高压系统的储存装置应符合下列规定：储存容器的工作压力不应小于15.0MPa，储存容器或容器阀上应设泄压装置，其泄压动作应为19±5MPa；储存容器中二氧化碳的充装系数应按《气瓶安全技术监察规程》执行。储存装置的环境温度应为0-49℃。

低压系统的储存装置应符合下列规定：储存容器的设计压力不应小于2.5MPa，并应采取良好的绝热措施。储存容器上至少应设置两台安全泄压装置，其泄压动作压力应为2.38±0.12MPa；储存装置的高压包静压力设定值应为2.2MPa，低压报警压力设定值应为1.8MPa；储存装置中二氧化碳的装置系数应按国家相关规定执行；容器阀应能在喷出要求的二氧化碳量后自动关闭；储存装置应具有灭火剂泄漏检测功能。当储存容器中充装的二氧化碳损失量达到初始充装的10%时，应能发出声光报警信号并及时补充；储存装置的布置应方便检查和维护，并应避免阳光直射；储存装置宜设在专用的储存容器间内。局部应用灭火系统的储存装置可设置在固定的安全围栏内。专用的储存容器间的设置应符合下列规定：应靠近防护区，出口应直接通向室外或疏散走道；耐火等级不应低于二级；室内应保持干燥和良好通风；不具备自然通风条件的储存容器间应设机械排风装置，排风口距储存容器间地面高度不宜大于0.5m，排风口应通向室外。

（二）容器阀

容器阀按其结构形式，可分为差动式和膜片式两种。

（三）选择阀

在多个保护区域的组合分配系统中，每个防护区或保护对象在集流管的排气支管上应设置与该区域对应的选择阀。选择阀应设置在储存容器间内，并应便于手动操作，方便检查维护。选择阀上应设有标明防护区的铭牌。

选择阀可采用手动、气动或机械操作方式。选择阀的工作压力，高压系统不应小于12.0MPa，低压系统不应小于2.5MPa。

系统启动时，选择阀应在二氧化碳储存器的容器阀动作之前打开或同时打开。

（四）喷头

二氧化碳灭火系统的喷头安装在管网的末端，用于向防护区喷洒灭火剂。喷头是用来控制灭火剂的流速和喷射方向的组件。全淹没灭火系统的喷头布置应使防护区内二氧化碳分布均匀，喷头应贴近顶棚或屋顶安装。

设置在有粉尘或喷漆作业等场所的喷头，应增设不影响喷射效果的防尘罩。

（五）压力开关

压力开关可将压力信号转换成电气信号，一般设置在选择阀前后，以判断各部位的动作正确与否。

（六）安全阀

安全阀一般设置在储存容器的容器阀上及组合分配系统中的集流管部分。

（七）管道

高压系统管道及其附件应能承受最高环境温度下二氧化碳的储存压力。低压系统管道及其附件应能承受4.0MPa的压力，并应符合下列规定：管道应符合《输送流体用无缝钢管》的规定，并应进行内外表面镀锌防腐处理；对镀锌层有腐蚀的环境，管道可采用不锈钢管、铜管或其他抗腐蚀材料；挠性连接的软管必须能承受系统的工作压力和温度，并宜采用不锈钢软管；低压系统的管网中应采取防膨胀收缩措施；在可能产生爆炸额场所，管网应吊装并采取防晃措施。管道可采用螺纹连接、法兰连接或焊接。公称直径等于或小于80mm的管道，宜采用螺纹连接；公称直径大于80mm的管道，宜采用法兰连接。管网中阀门之间的封闭管段应设置泄压装置，其泄压动作压力，高压系统应为15±0.75MPa，低压系统应为2.38±0.12MPa。

二、其他气体灭火系统

（一）一般规定

储存装置应符合下列规定：管网系统的储存装置应由储存容器、容器阀和集流管等组成；七氟丙烷和IG541预制灭火系统的储存装置应由储存容器、容器阀等组成；容器阀和集流管之间应采用挠性连接，储存让其和集流管应采用支架固定；储存装置上应设耐久的固定铭牌，并应标明每个容器的编号、容积、皮重、灭火剂名称、充装量、充装日期和充装压力等；管网灭火系统的储存装置宜设在专用储甁间内，储甁间宜靠近防护区并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口，储甁间和设置预制灭火系统的防护区的环境温度应为-10~50℃；储存装置的布置应便于操作、维修及避免阳光照射，操作面距离墙面或两操作面之间的距离不宜小于1m，且不应小于储存容器外径的1.5倍。

储存容器、驱动气体储瓶的设计与使用应符合《气瓶安全技术监察规程》等相关规定。

在储存容器或容器阀上，应设置安全泄压装置和压力表。组合分配系统的集流管，应设安全泄压装置。安全泄压装置的动作压力，应符合相应气体灭火系统的设计规定。

在通向每个防护区的灭火系统主管道上，应设压力信号器或流量信号器。

组合分配系统中的每个防护区应设置控制灭火剂流向的选择阀，其公称直径应与该防护区灭火系统的主管道公称直径相等。

选择阀的位置应靠近储存容器且便于操作。选择阀应设有标明其工作防护区的永久性铭牌。

喷头应有型号、规格的永久性标志。设置在有粉尘、油雾等防护区的喷头，应有防护装置。

喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

管道及管道附件应符合下列规定：输送气体灭火剂的管道应采用无缝钢管。无缝钢管内外应进行防腐处理，防腐处理宜采用符合环保要求的方式；输送器灭火剂的管道安装在腐蚀性较大的环境里，宜采用不锈钢管；输送启动气体的管道，宜采用铜管，；管道连接时，当公称直径≤80mm时，宜采用螺纹连接，大于80mm时宜采用法兰连接；钢制管道附件内外应进行防腐处理，防腐处理宜采用符合环保要求的方式，在腐蚀性较大的环境里，应采用不锈钢的管道附件。

系统组件与公称工作压力，不应小于在最高环境下所承受的工作压力。

系统组件的特性参数应由国家法定检测机构验证或测定。

（二）七氟丙烷灭火系统组件专用要求

储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动作压力，应符合下列规定：

1.储存容器增压压力为2.5MPa时，应为（5.0±0.25）MPa（表压）。

2.储存容器增压压力为4.2MPa，最大充装量为950kg/m³时，应为（7.5±0.35）MPa；最大充装量为1120kg/m³时，应为（8.4±0.42）MPa。

3.储存容器增压压力为5.6MPa时，应为（10±0.5）PMa。

增压压力为2.5MPa的储存容器，宜采用焊接容器；增压压力为4.2MPa的储存容器，可采用焊接容器或无缝容器；增压压力为5.6MPa的储存容器，应采用无缝容器。在容器阀和集流管之间的管道上应设单向阀。

（三）IG541混合气体灭火系统组件专用要求

储存容器或容器阀以及组合分配系统集流管上的安全泄压装置的动作压力，应符合下列规定：

1.一级充压（15.0MPa）系统，应为（20.7±1.0）MPa。

2.二级充压（20.0MPa）系统，应为（27.6±1.4）MPa。

（四）操作与控制

采用气体灭火系统的防护区，应设置火灾自动报警系统，其设计应符合《火灾自动报警系统设计规范》的规定，丙应选用灵敏级别高的火灾探测器。

管网灭火系统应设自动控制、手动控制和机械应急操作三种启动方式。预制灭火系统应设自动控制和手动控制两种启动方式。

采用自动控制启动方式时，根据人员安全疏散撤离防护区的需要，应有不大于30s的可控延迟喷射；对于平时无人工作的防护区，可设置为无延迟喷射。

灭火设计浓度或实际使用浓度大于无毒性反应浓度的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。

自动控制装置应在接到两个独立的火灾信号后才能启动。手动控制装置和手动与自动转换装置应设在防护区疏散出口门外便于操作的地方，安装高度为中心点距地面1.5m。机械应急操作装置应设在储甁间内或防护区疏散出口门外便于操作的地方。

气体灭火系统的操作与控制，应包括对开口封闭装置、通风机械和防火阀等设备的联动控制与操作。

设有消防控制室的场所，各防火区灭火控制系统的有关信息应传送给消防控制室。

气体灭火系统的电源，应符合国家有关消防技术标准的规定；采用气动力源时，应保证系统操作与控制需要的压力和气量。

组合分配系统启动时，选择阀应在容器阀开启前打开或同时打开。
